خط إنتاج تعبئة الكبسولات الكامل: دليل المعدات والعمليات واختيار الآلات

يتطلب التخطيط لخط إنتاج كامل لتعبئة الكبسولات أكثر من مجرد اختيار آلة واحدة. يتم بناء خط الإنتاج بالكامل حول آلة تعبئة الكبسولات باعتبارها قطعة المعدات المركزية. يجب أن يقوم النظام العملي بتغذية المواد بثبات، وفصل وتعبئة الكبسولات الفارغة بدقة، وإغلاقها بشكل موثوق، وتنظيف وفحص الكبسولات النهائية، ثم نقلها إلى عملية التعبئة والتغليف المطلوبة.

في معظم المشاريع، تشمل المعدات التي تعمل بشكل وثيق مع آلة التعبئة وحدة تحميل الكبسولات الفارغة، ووحدة تغذية بالتفريغ الهوائي، وآلة تلميع وفرز الكبسولات، وعندما تتطلب متطلبات مراقبة الجودة ذلك، جهاز كشف المعادن. يمكن أيضًا إضافة معدات المنبع مثل الخلاطات أو المحببات ومعدات المصب مثل آلات التغليف بالبثور أو خطوط العد والتعبئة في زجاجات، ولكن ضرورتها تعتمد على التركيبة وشكل التغليف النهائي.

ما هو خط إنتاج تعبئة الكبسولات الكامل؟

خط الكبسولات الكامل هو نظام إنتاج منسق وليس حزمة ثابتة من الآلات. تبدأ العملية عادةً بمسحوق أو حبيبات أو كريات محضرة، وتستمر من خلال تعبئة الكبسولات والمعالجة بعد التعبئة، وتنتهي بشكل التغليف المختار. قد تتطلب بعض التركيبات الخلط أو التحبيب أو التجفيف قبل التعبئة، بينما يمكن للبعض الآخر الانتقال مباشرة من المواد المحضرة إلى آلة تعبئة الكبسولات.

بالنسبة لمعظم الخطوط الأوتوماتيكية، تسلسل الإنتاج الرئيسي هو: تغذية الكبسولات الفارغة + تغذية مواد التعبئة ← تعبئة الكبسولات ← تلميع وفرز الكبسولات ← كشف المعادن الاختياري ← التغليف النهائي. يمكن إضافة تحضير المواد في المنبع عندما تتطلب التركيبة ذلك.

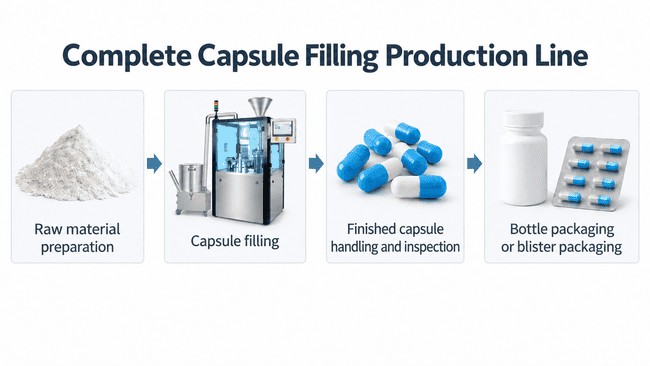

المعدات النموذجية في عملية إنتاج الكبسولات الكاملة

التسلسل الأساسي هو تغذية الكبسولات الفارغة + تغذية مادة الحشو ← الحشو ← التلميع/الفرز ← الفحص الاختياري ← التعبئة النهائية؛ تختلف عمليات التحضير الأولية وتعبئة المراحل النهائية حسب المنتج.

آلة تعبئة الكبسولات: جوهر خط الإنتاج

تحدد آلة تعبئة الكبسولات القدرة الإنتاجية الأساسية، واتساق الحشو، ومستوى الأتمتة للخط. يجب أن تقوم الآلة الموثوقة بعدة عمليات بشكل مستمر وبالتسلسل الصحيح: توجيه الكبسولات الفارغة، وفصل الأغطية عن الأجسام، وقياس مادة الحشو، وإغلاق الكبسولات، وتفريغ المنتجات النهائية للمراحل اللاحقة.

بالنسبة للإنتاج التجاري للأدوية والمكملات الغذائية، لا ينبغي أن يعتمد اختيار آلة تعبئة الكبسولات على السرعة القصوى وحدها. التشغيل المستقر، واتساق الجرعات، وموثوقية فصل الكبسولات، وسهولة تغيير الإعدادات، وسهولة التنظيف، والتصميم المتوافق مع المعايير التنظيمية هي أمور لا تقل أهمية، لأن هذه العوامل تؤثر بشكل مباشر على الإنتاج اليومي الفعلي وأداء الخط على المدى الطويل.

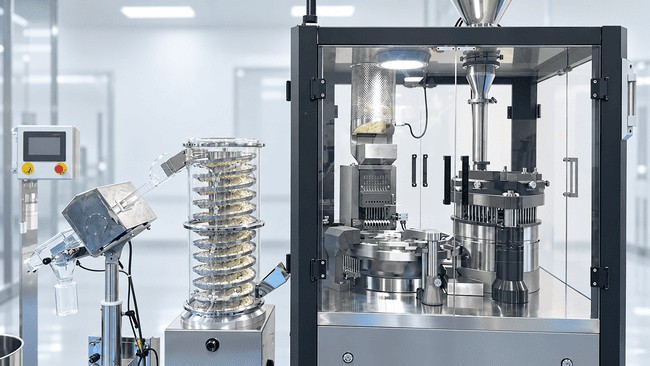

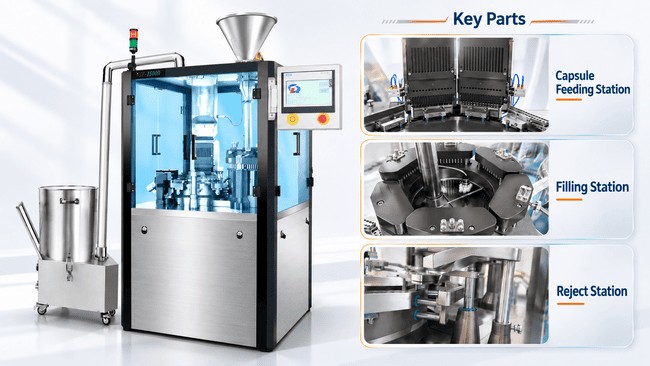

آلة تعبئة الكبسولات الأوتوماتيكية ومحطات العمل الرئيسية الخاصة بها.

2.1 كيف تعمل آلة تعبئة الكبسولات الأوتوماتيكية

يتم أولاً تغذية الكبسولات الفارغة وتوجيهها داخل الآلة. ثم يتم فصل الغطاء عن الجسم، وبعد ذلك يقوم نظام الجرعات بملء جسم الكبسولة بالكمية المطلوبة من المادة. يُعاد ربط الغطاء بالجسم، وتُغلق الكبسولة، ثم تُفرغ الكبسولة النهائية للتلميع أو الفحص أو التعبئة.

مادة الحشو الأكثر شيوعاً هي المسحوق، ولكن اعتماداً على الآلة ونظام الجرعات، يمكن أيضاً ملء الكبسولات بالحبيبات، والكريات، وبعض المنتجات المركبة. لذلك يجب اختيار تكوين الجرعات الصحيح وفقاً للتركيبة الفعلية بدلاً من الاعتماد على حجم الكبسولة فقط.

2.2 أحجام الكبسولات وتوافق المواد

يمكن عادةً تهيئة آلات تعبئة الكبسولات الصلبة الأوتوماتيكية للأحجام الشائعة منأحجام الكبسولاتمن #000 إلى #5، اعتماداً على طراز آلة تعبئة الكبسولات والأدوات المستخدمة. عند تغيير حجم الكبسولة، يجب أيضاً تغيير وضبط القوالب والأجزاء ذات الصلة.

خصائص المادة لا تقل أهمية عن حجم الكبسولة. تؤثر قابلية التدفق، والكثافة الظاهرية، وحجم الجسيمات، والميل إلى الانفصال، جميعها على استقرار الجرعات. إذا كان المسحوق يتدفق بشكل سيئ، فقد يتضمن الحل تعديل التركيبة، أو المعالجة الأولية، أو استخدام تكوين جرعات مختلف بدلاً من مجرد تشغيل الآلة بسرعة أقل.

يجب أيضاً التأكد من مادة غلاف الكبسولة عند اختيار وإعداد آلة تعبئة الكبسولات. يمكن أن تتصرف كبسولات الجيلاتين والكبسولات النباتية مثلكبسولات HPMCبشكل مختلف أثناء فصل الغطاء عن الجسم، لذا قد يتطلب نظام التفريغ إعدادات ضغط سلبي مختلفة وفقاً لمادة الكبسولة، وجودة الغلاف، وظروف التشغيل الفعلية. إذا كانت الكبسولة ذات حجم غير قياسي أو ذات أبعاد خاصة، فإن المشروع لا يتطلب بالضرورة آلة مختلفة: يمكن تصميم قوالب تعبئة كبسولات مخصصة وأجزاء قابلة للتغيير بناءً على عينات أو رسومات معتمدة.

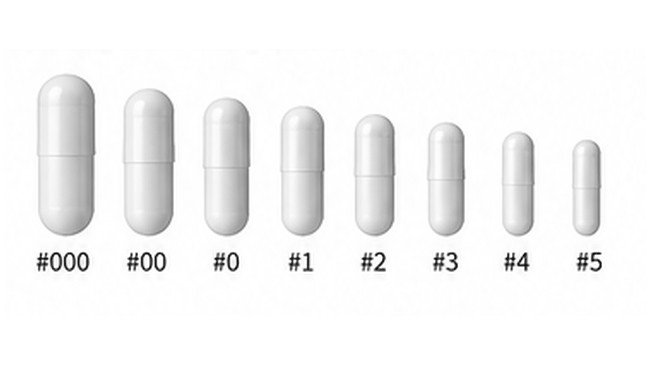

أحجام الكبسولات الصلبة الشائعة. يعتمد التوافق الفعلي على طراز الآلة والأدوات المستخدمة.

2.3 القدرة ودقة الحشو

يجب أن تكون القدرة الإنتاجية أحد العوامل الأولى التي يتم تحديدها. تتراوح سلسلة آلات تعبئة الكبسولات الأوتوماتيكية NJP من Rich Packing من NJP-200C إلى NJP-7600D. في اسم الطراز، يمثل الرقم العدد الاسمي للكبسولات التي يمكن للآلة إكمالها في الدقيقة في ظروف اختبار عدم وجود مسحوق / التحميل الفارغ. يعتمد الإنتاج الفعلي على جودة الكبسولة، ومادة الحشو، وإعدادات الجرعات، وظروف التشغيل. يمكن للمشاريع ذات الإنتاج المنخفض أيضاً استخدام معدات تعبئة الكبسولات شبه الأوتوماتيكية، ولكن لا ينبغي أن تكون القدرة وحدها هي العامل الوحيد عند المقارنة بين الآلات شبه الأوتوماتيكية والأوتوماتيكية بالكامل.

في الإنتاج الفعلي، يعتمد الإنتاج القابل للاستخدام على أكثر من السرعة المقدرة. تؤثر جودة الكبسولة، وتدفق المادة، واستقرار الجرعات، وإعداد المشغل، وتوافق آلات المراحل اللاحقة على كفاءة الخط. يجب أن تحقق الآلة المناسبة الإنتاج المستهدف مع استقرار فصل الكبسولات وإغلاقها، ووزن حشو متسقومعدل رفض منخفض.

2.4 آلات تعبئة الكبسولات الأوتوماتيكية مقابل شبه الأوتوماتيكية

آلات تعبئة الكبسولات شبه الأوتوماتيكيةمناسبة للدفعات الصغيرة، والإنتاج التجريبي، والمشاريع ذات الاستثمار الأولي المنخفض. وهي تتطلب مشاركة أكبر من المشغل أثناء تحميل الكبسولات، وحشوها، وإغلاقها، وقد تكون متطلبات التوظيف أعلى اعتماداً على سير عمل الإنتاج.

الآلات الأوتوماتيكية بالكامل ليست مجرد خيار ذي سرعة أعلى. تقدم Rich Packing أيضاً طرازات NJP ذات سرعة أقل مثل NJP-200C و NJP-400C، لذا يمكن أن تظل ميزتها واضحة حتى عندما تتداخل القدرة المستهدفة مع طراز شبه أوتوماتيكي. يقلل التشغيل الأوتوماتيكي من التدخل اليدوي المستمر وعبء تدريب المشغلين، ويساعد في خفض متطلبات العمالة، ويوفر تحكماً أكثر اتساقاً في الدورة، ويسهل دمجه مع وحدة التغذية بالتفريغ، وآلة تلميع وفرز الكبسولات، وجهاز الكشف عن المعادن، ومعدات التعبئة اللاحقة. كما أن تصميمها المغلق والموحد والأسهل في التنظيف يعد أكثر ملاءمة لمصانع الأدوية التي تعمل نحو متطلبات إنتاج cGMP. بالنسبة للمصانع التي تتوقع نمواً مستقبلياً، يوفر الخط الأوتوماتيكي بالكامل مساحة أكبر للتشغيل الموحد ودمج الخط لاحقاً.

2.5 العوامل الرئيسية التي يجب مراعاتها عند اختيار آلة التغليف

• تركيبة المنتج وقابليته للتدفق: تأكد مما إذا كانت المادة عبارة عن مسحوق، أو حبيبات، أو كريات، أو مزيج، وقدم الكثافة الظاهرية وعينة من المادة إن أمكن.
• حجم الكبسولة ووزن الحشو المستهدف: هذه تحدد الأدوات وتكوين الجرعات.
• الإنتاج المطلوب: احسب الطلب على الإنتاج بناءً على الإنتاج اليومي وساعات العمل بدلاً من الاختيار بناءً على أعلى سرعة معلنة فقط.
• اتساق الحشو والتحكم في الرفض: استقرار الجرعات، وفصل الكبسولات، وإغلاقها أكثر أهمية من السرعة القصوى قصيرة المدى.
• تسرب المسحوق والتحكم في الغبار: قم بتشغيل آلة تعبئة الكبسولات بمادة فعلية أو تمثيلية وتحقق مما إذا كان تسرب المسحوق حول محطات الجرعات والحشو مفرطاً. يؤدي التسرب الخطير إلى زيادة عبء العمل في التنظيف ويمكن أن يشير إلى ضعف الختم أو إعداد غير مناسب.
• انحشار الكبسولات واستقرار التشغيل: راقب ما إذا كانت الكبسولات الفارغة تنفصل بسلاسة وما إذا كانت الآلة تتعرض للانحشار بشكل متكرر أثناء التشغيل المستمر. يجب أن تحافظ آلة تعبئة الكبسولات الأوتوماتيكية المستقرة على سلاسة الفهرسة والتعبئة والإغلاق دون تدخل يدوي متكرر.
• ضوضاء التشغيل وآلية الكامة: اطلب قياس ضوضاء تشغيل الآلة وتحقق مما إذا كانت تظل حول أو أقل من 75 ديسيبل في ظروف الاختبار العادية. يمكن أن تكون الضوضاء الميكانيكية المفرطة علامة تحذير على وجود مشاكل في ناقل الحركة أو الكامة أو التجميع. تأكد أيضًا مما إذا كانت آلة تعبئة الكبسولات تستخدم آلية كامة داخلية وقم بتقييم الاهتزاز والاستقرار طويل الأمد ومتطلبات الصيانة معًا بدلاً من الحكم عليها من خلال السرعة وحدها.
• تغيير الإعدادات والتنظيف: يجب أن تكون القوالب والأجزاء الملامسة ومكونات الجرعات سهلة الوصول للتنظيف الروتيني وتغيير المنتجات.
• تكامل خط الإنتاج: تأكد مما إذا كانت آلة التعبئة ستعمل كآلة مستقلة أو ستتصل مباشرة بمعدات التغذية والتلميع والفحص والتعبئة.
• مادة الآلة والأجزاء الملامسة للمنتج: تأكد من الأجزاء التي تستخدم درجات الفولاذ المقاوم للصدأ مثل SUS 304 أو 316L وفقًا للتطبيق. عندما تكون درجة المادة مهمة للمشروع، اطلب من المورد تقديم وثائق المواد، وإذا لزم الأمر، تحقق منها باستخدام كاشف تحديد الفولاذ المقاوم للصدأ أو أي طريقة أخرى مناسبة لفحص المواد.
• التصميم الموجه نحو CE و cGMP: بالنسبة للإنتاج الصيدلاني، لا تتحقق فقط مما إذا كانت معدات تعبئة الكبسولات حاصلة على وثائق CE، ولكن أيضًا مما إذا كانت الحماية والنظام الكهربائي والتحكم في الغبار وقابلية التنظيف وتصميم الأجزاء الملامسة للمنتج وهيكل التشغيل يمكن أن تدعم متطلبات إنتاج cGMP الخاصة بالمصنع.

المعدات الداعمة الرئيسية

يمكن لآلة تعبئة الكبسولات أن تعمل بمفردها، ولكن عادة ما يتم إقران العديد من الآلات المساعدة بها لجعل الإنتاج أنظف وأكثر استقرارًا وأسهل في الأتمتة. بالنسبة للمشاريع الأوتوماتيكية، يتولى جهاز تحميل الكبسولات الفارغة وجهاز التغذية بالتفريغ مهمتي تغذية مختلفتين: أحدهما يزود قشور الكبسولات الفارغة، بينما ينقل الآخر المسحوق أو الحبيبات. بعد التعبئة، تدعم آلة تلميع وفرز الكبسولات وكاشف المعادن الاختياري عمليات التنظيف ومراقبة الجودة في المراحل اللاحقة.

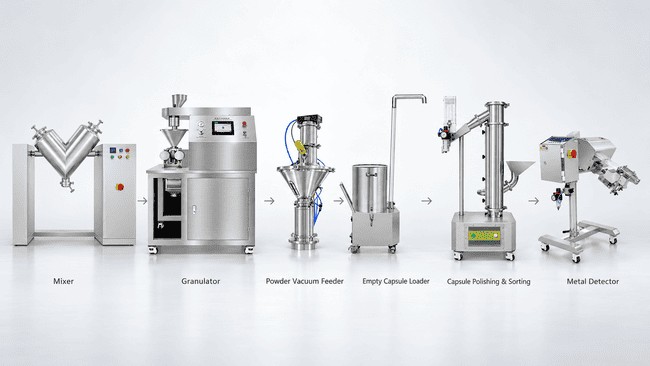

أمثلة على الآلات المساعدة المستخدمة حول آلة تعبئة الكبسولات الأوتوماتيكية.

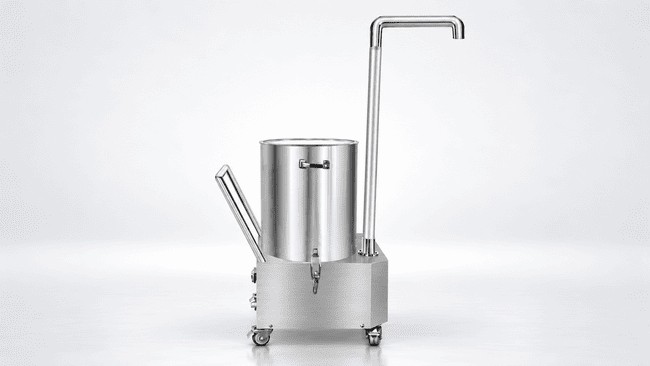

3.1 جهاز تحميل الكبسولات الفارغة

يقوم جهاز تحميل الكبسولات الفارغة بنقل الكبسولات الصلبة الفارغة أوتوماتيكيًا إلى قمع التعبئة في آلة التعبئة. وهو يقلل من التحميل اليدوي المتكرر ويساعد في الحفاظ على إمداد مستقر للكبسولات أثناء الإنتاج المستمر.

بالنسبة لخطوط الإنتاج الأوتوماتيكية عالية السرعة، يمكن للتغذية الأوتوماتيكية للكبسولات تقليل تدخل المشغل وتحسين استمرارية الإنتاج. يجب مطابقة جهاز التحميل مع حجم الكبسولة ومادة القشرة وسرعة الإنتاج المطلوبة. وهو يخدم غرضًا مختلفًا عن جهاز التغذية بالتفريغ، الذي يتعامل مع مادة التعبئة بدلاً من قشور الكبسولات الفارغة.

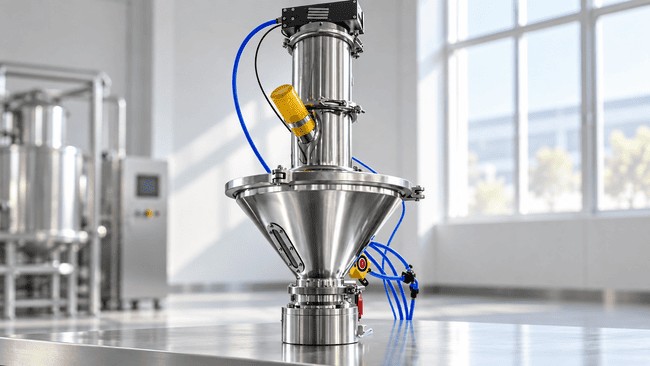

3.2 جهاز التغذية بالتفريغ

يقوم جهاز التغذية بالتفريغ بنقل المسحوق أو الحبيبات أوتوماتيكيًا من حاوية المواد إلى قمع آلة تعبئة الكبسولات. وهو مفيد بشكل خاص في الخطوط الأوتوماتيكية لأنه يقلل من التحميل اليدوي المتكرر، ويحد من التعرض للغبار، ويساعد في الحفاظ على مستوى مادة أكثر استقرارًا في القمع.

جهاز التغذية بالتفريغ ليس إلزاميًا لكل آلة تعبئة كبسولات، ولكنه يصبح مفيدًا بشكل متزايد مع زيادة القدرة الإنتاجية ومستوى الأتمتة. بالنسبة للإنتاج المستمر، فهو أحد أكثر الآلات الداعمة عملية التي يجب مراعاتها.

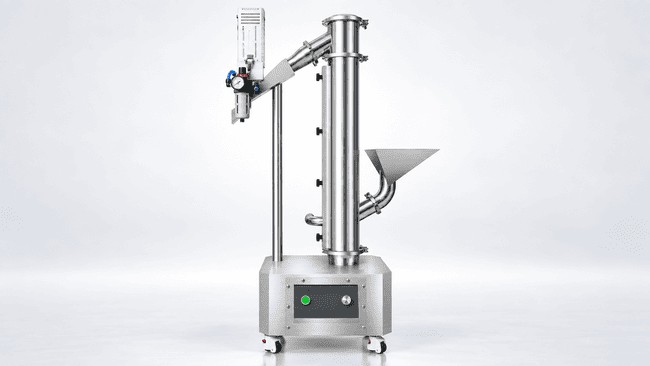

3.3 آلة تلميع وفرز الكبسولات

بعد التعبئة، قد يتبقى مسحوق ناعم على الجزء الخارجي من الكبسولات. تقوم آلة تلميع الكبسولات بإزالة هذه البقايا وتحسين نظافة ومظهر المنتج النهائي قبل الفحص أو التعبئة.

يمكن لوظيفة الفرز أن تزيل بشكل أكبر الكبسولات الفارغة أو المكسورة أو السائبة أو التالفة أو غير الطبيعية، اعتمادًا على تصميم المعدات. نظرًا لأن التلميع والفرز يحدثان مباشرة بعد التعبئة، فإن هذه الآلة تعد واحدة من أكثر الشركاء اللاحقين فائدة مباشرة لآلة تعبئة الكبسولات الأوتوماتيكية ويمكن توصيلها في الخط للإنتاج المستمر.

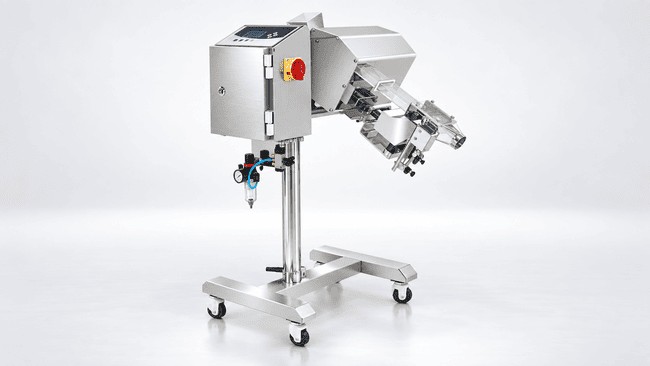

3.4 كاشف المعادن: اختياري ولكنه مفيد لمراقبة الجودة

لا يعد كاشف المعادن مكونًا مطلوبًا في كل خط تعبئة كبسولات، وهو ليس جزءًا من عملية تعبئة الكبسولات نفسها. ومع ذلك، يمكن أن يكون نقطة تفتيش مهمة لمراقبة الجودة في المراحل اللاحقة، خاصة عندما تتطلب الشركة المصنعة أو العميل أو السوق المستهدف تحكمًا إضافيًا في التلوث المعدني.

يتم وضع الكاشف عادةً بعد تلميع الكبسولات أو فحصها وقبل التعبئة النهائية. اعتمادًا على الطراز وظروف المنتج، يمكن استخدامه للكشف عن التلوث بالمواد الحديدية وغير الحديدية والفولاذ المقاوم للصدأ في الكبسولات النهائية. يعتمد ما إذا كان يجب تضمينه على نظام الجودة في المصنع وتقييم المخاطر ومتطلبات السوق، لذا من الأفضل التعامل معه كإعداد اختياري موصى به بدلاً من كونه ضرورة عالمية.

معدات أخرى قد يتم إضافتها

يمكن إضافة آلات أخرى عندما يتطلب المنتج أو العبوة النهائية ذلك، ولكن لا تحتاج إلى الهيمنة على تكوين خط الكبسولات. قبل التعبئة، يمكن استخدام خلاط لتحسين تجانس المكونات، بينما قد يكون التحبيب والتجفيف ضروريين للتركيبات ذات التدفق الضعيف أو مشاكل الفصل. ومع ذلك، يمكن تعبئة العديد من المنتجات بعد النخل والمزج المناسبين دون تحبيب.

بعد التلميع والفحص، يمكن نقل الكبسولات النهائية إلى عبوات الزجاجات أو الأشرطة (بليستر). قد تستخدم مشاريع الزجاجات آلة عد متبوعة بالإغلاق والختم ووضع الملصقات، بينما يمكن تعبئة المنتجات ذات الجرعة الواحدة على آلة تعبئة الأشرطة (بليستر). يجب اختيار هذه الأنظمة اللاحقة وفقًا للعبوة النهائية بدلاً من التعامل معها كأجزاء إلزامية في كل خط تعبئة كبسولات.

كيفية تكوين خط تعبئة كبسولات عملي

بالنسبة للعديد من المشاريع الأوتوماتيكية، التكوين الأساسي العملي هو: جهاز تحميل الكبسولات الفارغة + جهاز التغذية بالتفريغ ← آلة تعبئة الكبسولات الأوتوماتيكية ← آلة تلميع وفرز الكبسولات ← كاشف معادن اختياري. تخدم جهازا التغذية مدخلات منفصلة: يقوم جهاز تحميل الكبسولات الفارغة بتزويد قشور الكبسولات، بينما يقوم جهاز التغذية بالتفريغ بتزويد المسحوق أو الحبيبات. جنبًا إلى جنب مع المعدات اللاحقة، يدعم هذا الإعداد التغذية المستقرة والتعبئة والتنظيف ومراقبة الجودة.

يمكن بعد ذلك إضافة معدات الخلط أو التحبيب في المراحل السابقة فقط عندما تتطلب التركيبة ذلك، بينما يمكن إضافة العد والتعبئة في زجاجات أو التعبئة في أشرطة في المراحل اللاحقة وفقًا للعبوة النهائية. يتجنب هذا النهج المعياري المعدات غير الضرورية مع الحفاظ على سهولة توسيع الخط مع نمو الإنتاج.

الخلاصة

يجب أن تكون آلة تعبئة الكبسولات هي نقطة البداية عند تصميم خط إنتاج كبسولات كامل. بمجرد اختيار الطراز الصحيح وفقًا لحجم الكبسولة ومادة قشرة الكبسولة والتركيبة والمخرجات، يمكن إضافة أكثر الآلات الداعمة فائدة حولها. بالنسبة للإنتاج الأوتوماتيكي، يعد جهاز تحميل الكبسولات الفارغة وجهاز التغذية بالتفريغ وآلة تلميع/فرز الكبسولات خيارات مساعدة شائعة، بينما يمكن أن يوفر كاشف المعادن نقطة تفتيش إضافية لمراقبة الجودة عند الحاجة.

لا تزال الخلاطات، وأجهزة التحبيب، وآلات التغليف بالبثور (بليستر)، وأنظمة العد والتعبئة في زجاجات تؤدي أدواراً مهمة، ولكن ينبغي تهيئتها فقط عندما تتطلب عملية المنتج أو تنسيق التغليف النهائي ذلك. الخط المتوافق جيداً ليس هو الخط الذي يحتوي على أكبر عدد من الآلات، بل هو الخط الذي تحل فيه كل آلة حاجة إنتاجية حقيقية.
