من المفترض أن تحتوي الكبسولات من نفس دفعة الإنتاج على كمية متسقة من مادة التعبئة، ولكن هذا لا يعني أن كل كبسولة ستُظهر بالضبط نفس الوزن المقاس. قد تظهر فروق صغيرة أثناء التعبئة لأن المسحوق لا يتصرف كسائل ذي كثافة ثابتة تمامًا. يمكن أن يؤثر تدفقه وكثافته الظاهرية وحالة الرطوبة ودرجة انضغاطه على كمية المادة التي تدخل الكبسولة.
على آلة تعبئة الكبسولات الأوتوماتيكية ذات قرص الجرعات، لا يتم وزن مسحوق كل كبسولة بشكل منفصل قبل التعبئة. بدلًا من ذلك، تملأ الآلة بشكل متكرر فراغات محكومة في قرص الجرعات، وتضغط المسحوق، وتنقل المادة المقاسة إلى جسم الكبسولة. لذلك تعتمد عملية التعبئة المتسقة على أمرين يعملان معًا: يجب أن يتصرف المسحوق بشكل ثابت، ويجب أن تكرر الآلة عملية الجرعات نفسها بدقة.
هذا هو السبب الأساسي لحدوث اختلاف وزن الكبسولات. كما أن فهم ذلك يوضح سبب عدم إمكانية الحكم على دقة تعبئة الكبسولات من خلال إعداد واحد للآلة فقط. فنظام الجرعات وخصائص المسحوق والضبط الميكانيكي وظروف الإنتاج كلها تساهم في وزن التعبئة النهائي.
يعني اختلاف وزن الكبسولات أن الوزن المقاس للكبسولات المعبأة ليس متطابقًا تمامًا من كبسولة إلى أخرى.
على سبيل المثال، افترض أن عملية إنتاج مضبوطة لوضع حوالي 500 ملغ من المسحوق في كل كبسولة. عند فحص عدة كبسولات نهائية، قد تكون كميات التعبئة مختلفة قليلًا بدلًا من احتواء كل كبسولة على 500.000 ملغ بالضبط.
لذلك فإن سؤال الإنتاج المهم ليس:
"هل يمكن جعل كل كبسولة متطابقة رياضيًا؟"
بل هو:
"هل يمكن لعملية التعبئة إبقاء الفروق صغيرة ومستقرة وضمن مواصفة الإنتاج المطلوبة؟"
لفهم سبب حدوث الفروق، من المفيد فصل حجم الكبسولة عن وزن تعبئة الكبسولة.
يوفر غلاف الكبسولة مساحة داخلية ثابتة، لكن المساحة الثابتة لا تحتوي تلقائيًا على وزن ثابت من المسحوق. تخيل ملء كوب قياس واحد بمسحوقين. أحد المسحوقين خفيف ومنفوش، بينما الآخر أكثر كثافة في التراص. يمكن لكليهما شغل الحجم نفسه، لكن الكوب الثاني قد يزن أكثر بكثير.
ينطبق المبدأ نفسه أثناء تعبئة الكبسولات.
حتى عند استخدام حجم الكبسولة نفسه والتركيبة نفسها، يجب أن تظل المادة الداخلة إلى منطقة الجرعات متسقة بدرجة معقولة. إذا أصبح المسحوق أقل تراصًا، أو تدفق بشكل غير منتظم، أو امتص الرطوبة، أو كوّن تكتلات صغيرة، أو بدأ يلتصق بأسطح التلامس، فقد تتغير كمية المادة الملتقطة خلال كل دورة تعبئة.
تضيف الآلة بعد ذلك جزءًا آخر من المعادلة. يجب عليها إنشاء ظروف جرعات متشابهة بشكل متكرر لآلاف الكبسولات. إذا تغيرت مساحة الجرعات الفعالة أو انضغاط المسحوق أو الوضع الميكانيكي أثناء التشغيل، فقد يتغير أيضًا وزن تعبئة الكبسولة الناتج.
وهذا يعني أن اختلاف وزن الكبسولات له مصدران رئيسيان:
يرتبط هذان المصدران ببعضهما. فلا يمكن لآلة تعبئة كبسولات مضبوطة بدقة أن تعوض تمامًا عن مسحوق غير مستقر، بينما يحتاج المسحوق المُجهز جيدًا أيضًا إلى نظام جرعات ثابت وقابل للتكرار.
بالنسبة للقراء الذين يرغبون في فهم التسلسل الكامل من توجيه الكبسولة إلى إخراجها، فإن مبدأ عمل آلة تعبئة الكبسولات يشرح كيفية عمل هذه المحطات معًا.
لا تقوم آلة قرص الجرعات عادةً بوزن جزء منفصل من المسحوق قبل تعبئة كل كبسولة. بل تنشئ ظروف جرعات قابلة للتكرار بدلًا من ذلك.

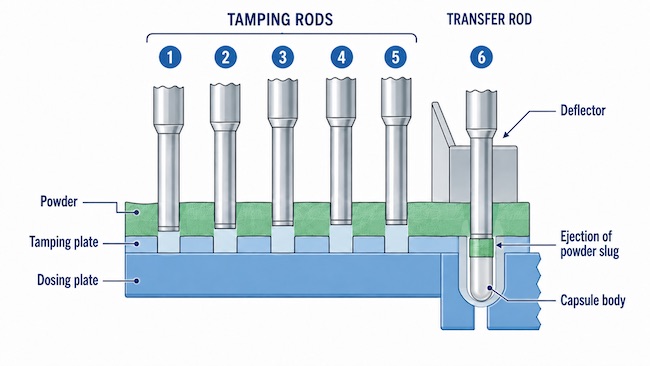

يجلس المسحوق فوق قرص جرعات يحتوي على ثقوب مصنعة آليًا. تدخل قضبان التعبئة، التي تُسمى أيضًا دبابيس الضغط، إلى هذه الثقوب في محطات متتالية وتضغط المسحوق. يتشكل سدادة من المسحوق ثم تُنقل إلى جسم الكبسولة المفتوح.
تحدد الأبحاث حول آلات التعبئة ذات قرص الجرعات أن ارتفاع قرص الجرعات وعمق غمر دبابيس الضغط وظروف طبقة المسحوق وسرعة الآلة وخصائص المسحوق هي متغيرات تؤثر في وزن التعبئة واختلافه.
بالنسبة للمبتدئ، يظل أسهل تشبيه هو كوب القياس. توفر فتحة الجرعات مساحة محكومة، بينما تؤثر قضبان التعبئة في كيفية تراص المسحوق داخل تلك المساحة. إذا كرر المسحوق والآلة الظروف نفسها، فيجب أن يبقى وزن التعبئة مستقرًا نسبيًا. وإذا تغير أي منهما، فقد يزداد الاختلاف.
يساعد قرص الجرعات في تحديد الحجم الأساسي المتاح لسدادة المسحوق. عندما يتغير وزن التعبئة المستهدف أو التركيبة بشكل كبير، يوفر سُمك قرص الجرعات المناسب نطاق البداية الصحيح للضبط.
هذه ليست علاقة بسيطة من نوع "القرص الأكثر سُمكًا يعني دقة أفضل". فالقرص يوفر المساحة، لكن الكتلة الفعلية التي تشغل تلك المساحة تعتمد أيضًا على كثافة المسحوق وكيفية ضغطه.
يوفر عمق قضبان التعبئة ضبطًا ثانيًا. إن تغيير مدى دخول القضبان إلى ثقوب الجرعات يغير حالة انضغاط المسحوق ويساعد على تقريب وزن التعبئة الفعلي من الهدف.
على آلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D، يبقى سُمك قرص الجرعات ثابتًا أثناء التشغيل، بينما يتم ضبط كمية التعبئة عن طريق تغيير عمق قضبان التعبئة. كما تستخدم آلية التعبئة فيها ضبطًا ثلاثي الأبعاد للحفاظ على تجانس الفجوة بين اللوحة النحاسية وقرص الجرعات. يساعد ذلك على عمل المواضع المختلفة حول منطقة الجرعات في ظروف أكثر تشابهًا بدلًا من السماح بوجود فجوة مختلفة بشكل ملحوظ بين جانب وآخر.

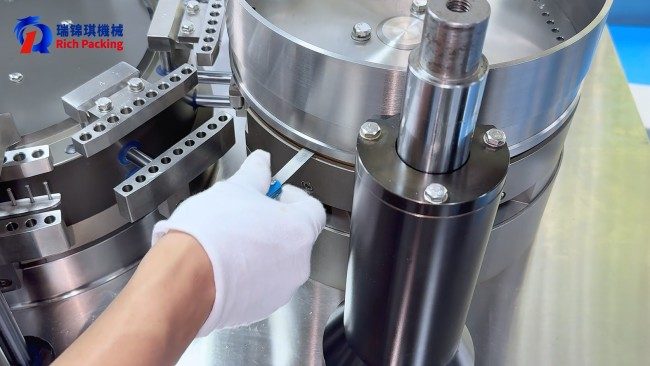

يقوم المشغّل بضبط الفجوة بين قرص الجرعات والقرص النحاسي في آلة تعبئة الكبسولات.
بمجرد اتضاح مبدأ الجرعات، يصبح فهم الأسباب الرئيسية أسهل.
يجب أن تستقبل فتحات الجرعات المسحوق باستمرار. وتوزّع المادة سهلة التدفق نفسها عبر منطقة الجرعات بصورة أكثر قابلية للتنبؤ. أما المسحوق المتماسك فقد يشكّل جسورًا أو يتكتل أو ينتشر بشكل غير متساوٍ.
أظهرت دراسات تعبئة الكبسولات وجود علاقة بين خصائص تدفق المسحوق وتباين وزن التعبئة. وتؤثر خصائص الجسيمات، وتركيب التركيبة، والكثافة، وسلوك السطح جميعها في مدى اتساق دخول المادة إلى نظام الجرعات.
يمكن أن يحتوي الحجم نفسه على كتل مختلفة عند تغير الكثافة الظاهرية. ولهذا لا يمكن التنبؤ بوزن تعبئة الكبسولة من حجم الكبسولة وحده.
إذا أصبح المسحوق أكثر تهوية، أو أكثر انضغاطًا، أو تغيرت بطريقة أخرى حالة تراصه، فقد تحتوي فتحة جرعات بالحجم نفسه على كتلة مختلفة.
يمكن للقراء الذين يقارنون بين الصيغ الاطلاع على العلاقة الأوسع بين أحجام الكبسولاتوالحجم المتاح وطرق التعبئة في دليلنا لإنتاج الكبسولات.
يمكن أن تبدأ المساحيق الحساسة للرطوبة أو المتماسكة في تكوين تكتلات أو الالتصاق بأسطح الآلة. والمشكلة المهمة ليست الرطوبة بحد ذاتها، بل التغير الذي تُحدثه في سلوك المادة.
يمكن للمسحوق الذي يلتصق بقضبان التعبئة أو قرص الجرعات أن يتراكم تدريجيًا أيضًا. ويؤدي ذلك إلى تغيير حالة السطح التي تواجهها دورة التعبئة التالية، وقد يسهم في انحراف وزن التعبئة أثناء التشغيل لفترة أطول.
يجب أن يتوافق قرص الجرعات وقضبان التعبئة مع وزن التعبئة المستهدف والتركيبة.
إذا كانت مساحة الجرعات الأساسية غير مناسبة، فإن محاولة تصحيح كل شيء من خلال عمق قضبان التعبئة وحده ليست طريقة إعداد فعّالة. يعمل الضبطان كنظام واحد: يحدد القرص نطاق الجرعات، بينما يضبط عمق قضبان التعبئة سدادة المسحوق بدقة وفق ظروف المادة الفعلية.
تُظهر الأبحاث حول أنظمة التعبئة بالكبس أيضًا أن تأثير إعدادات دبابيس الكبس يختلف باختلاف سلوك المسحوق، ولذلك لا ينبغي اعتبار الكبس الأعمق طريقة شاملة لتحسين الدقة.
يجب أن تظل الفجوة بين اللوحة النحاسية وقرص الجرعات متساوية حول منطقة العمل.
إذا كانت الفجوة أكبر في أحد الجوانب، فقد يختلف احتواء المسحوق باختلاف الموضع، مما يؤدي إلى ظروف جرعات أقل اتساقًا. وهنا يكون للضبط ثلاثي الأبعاد دور عملي: إذ يساعد الحفاظ على تساوي ارتفاع الفجوة في تقليل الاختلافات من موضع إلى آخر الناتجة عن آلية الجرعات نفسها.
تكرر آلة تعبئة الكبسولات الأوتوماتيكية التسلسل نفسه آلاف المرات. ويجب أن تظل المواضع والحركات متسقة.
يمكن أن يؤثر التآكل، أو ارتخاء الضبط، أو تراكم المسحوق، أو التغيرات في ظروف نقل الحركة في مدى دقة تكرار الآلة لإعدادها الأصلي. ولهذا تعتمد دقة التعبئة أثناء التشغيل الطويل على الاستقرار الميكانيكي والصيانة، إلى جانب الإعدادات الأولية.
|
ما الذي يتغير |
ما يحدث أثناء التعبئة |
التأثير المحتمل |
|
ضعف تدفق المسحوق |
تمتلئ فتحات الجرعات بدرجة أقل من الاتساق |
تفاوت عشوائي في وزن التعبئة |
|
تغير الكثافة الظاهرية |
يحتوي الحجم نفسه على كتلة مختلفة |
يتغير متوسط وزن التعبئة |
|
الرطوبة أو الالتصاق |
تتغير حركة المسحوق وحالة السطح |
انحراف أو تفاوت أوسع |
|
تهيئة جرعات غير صحيحة |
مساحة الجرعات لا تتناسب مع الهدف |
ينحرف وزن التعبئة عن الهدف |
|
فجوة غير متساوية في منطقة الجرعات |
يختلف احتواء المسحوق حسب الموضع |
التباين من موضع إلى آخر |
|
عدم الاستقرار الميكانيكي |
حركات التعبئة أقل قابلية للتكرار |
يمكن أن يزداد التباين أثناء الإنتاج |

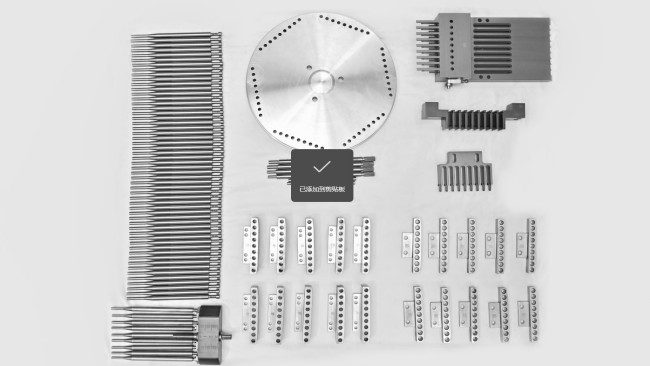

مكونات أدوات آلة تعبئة الكبسولات
يعني التحكم في تباين وزن الكبسولة التحكم في جانبي العملية معًا: المادة الداخلة إلى الآلة وظروف الجرعات التي تنشئها الآلة.
أولًا، يجب أن يظل المسحوق مستقرًا بشكل معقول من حيث التدفق والكثافة وحالة الرطوبة وتوزيع الجسيمات. لا يمكن توقع أن تعطي آلة مضبوطة لحالة معينة من المادة النتيجة نفسها إذا أصبح سلوك المسحوق مختلفًا جدًا لاحقًا.
ثانيًا، يجب أن يتوافق إعداد الجرعات مع الهدف. يختار المصنعون سُمك قرص الجرعات المناسب ثم يضبطون عمق قضيب التعبئة لتحسين كمية التعبئة. الهدف ليس تحقيق أعلى انضغاط. بل تكوين سدادة مسحوق قابلة للتكرار تصل إلى الهدف المطلوب في ظل ظروف التركيبة الفعلية.
ثالثًا، يجب أن تظل آلية الجرعات نفسها موحدة. تؤدي الفجوة المتسقة بين اللوح النحاسي وقرص الجرعات إلى تقليل الاختلافات بين مواضع التعبئة. كما يجب أن تظل الأسطح الملامسة للمسحوق نظيفة بما يكفي بحيث لا تغير البقايا ظروف الجرعات تدريجيًا.
تستخدم NJP-1500D من Rich Packing قضبان تعبئة مصقولة وأس surfaces قرص الجرعات وفتحات القالب لدعم حركة المادة. تم تصميم ضبط التعبئة ثلاثي الأبعاد للحفاظ على فجوة متساوية بين اللوح النحاسي وقرص الجرعات. هذه أمثلة على ميزات الآلة التي تعالج قابلية التكرار بدلًا من اعتبار دقة التعبئة نتيجة مكوّن واحد فقط.

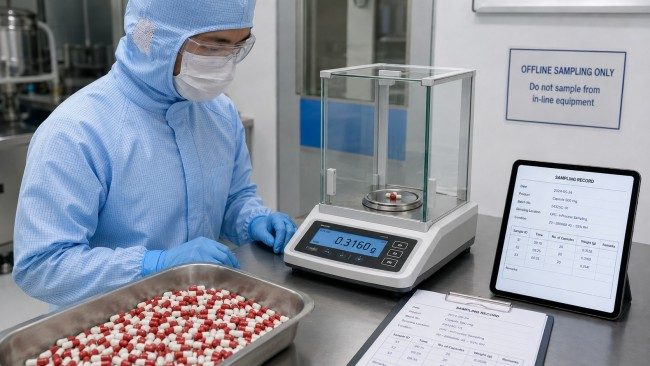

أثناء الإنتاج الروتيني، يجب اتباع إجراء صارم لأخذ العينات خارج الخط وفقًا لإجراء التشغيل القياسي المعتمد (SOP). يأخذ المشغلون كبسولات معبأة من خط الإنتاج على فترات محددة — مثل كل 15 دقيقة أو بعد عدد معين من دورات الآلة — ويزنون العينات باستخدام ميزان تحليلي مُعاير. يتم تسجيل كل مجموعة من النتائج بحيث يمكن تتبع التغيرات بمرور الوقت. تساعد المراجعة المستمرة لبيانات الوزن خارج الخط في تحديد التحول التدريجي في متوسط وزن التعبئة أو اتساع تباين وزن الكبسولة.
عند ظهور مشكلة، يوفر النمط دلائل مفيدة. قد يشير التباين المتركز في موضع تعبئة واحد إلى مشكلة إعداد ميكانيكي محلية. أما التباين العشوائي عبر مواضع مختلفة فقد يوجه الانتباه مرة أخرى إلى سلوك المسحوق أو ظروف العملية الأوسع.
إذا حدث تباين الوزن مع تسرب المادة أو مشكلات انفصال الكبسولة أو تراكم المسحوق، فإن دليل استكشاف أخطاء آلة تعبئة الكبسولات وإصلاحهايغطي أعطال جانب الآلة هذه بمزيد من التفاصيل.
المنطق العام هو:
خصائص مسحوق مستقرة → سُمك مناسب لقرص الجرعات → عمق صحيح لقضيب التعبئة → فجوة جرعات موحدة → حركة آلة قابلة للتكرار → التحقق من الإنتاج
لا يمكن لأي إعداد واحد أن يحل محل الإعدادات الأخرى. عند التحكم في هذه الظروف معًا، يمكن للمصنعين الحفاظ على تباين وزن الكبسولة ضمن نطاق الإنتاج المطلوب مع الحفاظ على تعبئة متسقة خلال عمليات الإنتاج الطويلة.
لا. يصف اتساق وزن التعبئة مدى قابلية عملية التعبئة لتكرار وضع إجمالي مادة التعبئة داخل الكبسولات. أما تجانس المحتوى فيتناول كمية المكوّن الفعال ذي الصلة في وحدات الجرعات الفردية ويتم تقييمه بشكل منفصل. يغطي USP تجانس وحدات الجرعات ويميز بين الأساليب المطبقة في ظل ظروف محددة.
توفر الكبسولة الأكبر حجمًا متاحًا أكبر، لكن وزن التعبئة الفعلي يعتمد أيضًا على الكثافة الظاهرية وسلوك تعبئة المادة.
لا. عمق قضيب التعبئة هو متغير ضبط وليس إعداد دقة شاملًا. يجب أن يعمل مع تكوين قرص الجرعات والتركيبة.
قد يشير النمط المتكرر الخاص بموضع معين إلى ضبط قضيب التعبئة أو فجوة منطقة الجرعات أو تسرب المسحوق أو التراكم أو حالة ميكانيكية محلية أخرى.
لا تنظر فقط إلى رقم الدقة المعلن. اسأل عن كيفية ضبط وزن التعبئة، وكيف يعمل قرص الجرعات وقضبان التعبئة معًا، وكيف يتم الحفاظ على تجانس فجوة الجرعات، وما إذا كانت الآلة قادرة على الحفاظ على حركة قابلة للتكرار أثناء عمليات الإنتاج الطويلة.
ينتج تباين وزن الكبسولة في النهاية عن تفاعل بين خصائص المسحوق وعملية التعبئة. إن فهم هذا التفاعل يجعل استكشاف الأخطاء وإصلاحها أسهل ويساعد المصنعين أيضًا على تقييم آلة تعبئة الكبسولات الأوتوماتيكية استنادًا إلى الآليات التي تدعم التعبئة المتسقة فعليًا.
1. Shah KB، Augsburger LL، Marshall K. دراسة للعوامل المؤثرة في تكوين السدادة ووزن التعبئة في آلة تعبئة الكبسولات الأوتوماتيكية من نوع قرص الجرعات. مجلة العلوم الصيدلانية.
3.Osorio JG، Muzzio FJ. تأثيرات خصائص تدفق المسحوق على تجانس وزن تعبئة الكبسولات.
4.Wagner B، وآخرون. أتمتة حشّاء كبسولات قرص الجرعات من منظور التحكم في العمليات.
