مبدأ عمل آلة تعبئة الكبسولات: دليل المشتري الكامل (الفحوصات + استكشاف الأخطاء وإصلاحها)

في صناعة الأدوية والمكملات الغذائية، يجب أن توفر عملية تعبئة الكبسولات جرعات قابلة للتكرار وجودة إغلاق موثوقة على مستوى الإنتاج. عملية أوتوماتيكية بالكامل آلات تعبئة الكبسولات الصلبة يمكن تحقيق ذلك من خلال تشغيل تسلسل محطة ثابت - التوجيه، وفصل الغطاء/الجسم، والقياس، والإغلاق، والتفريغ - متزامنًا بواسطة توقيت البرج ومنطق التحكم.

يشرح هذا الدليل مبدأ عمل آلة تعبئة الكبسولات على مستوى المحطة، حتى تتمكن من رؤية ما تتحكم فيه كل وحدة، وما هي الظروف التي تزعزع استقرار الدورة، وما هي الفحوصات (اتجاه الوزن، واتساق الإغلاق، وأنماط الرفض) التي تُظهر أن التشغيل تحت السيطرة.

أساسيات تعبئة الكبسولات في 60 ثانية (للمشترين لأول مرة)

ما الذي تقوم به آلة تعبئة الكبسولات الأوتوماتيكية بالكامل؟

تقوم الدورة الأوتوماتيكية بالكامل بتكرار نفس العمليات بنفس الترتيب:

1. تصحيح (توجيه) الكبسولات

2. غطاء وجسم منفصلان

3. قم بقياس الجرعة ونقلها

4. أغلق وأحكم الإغلاق

5. التفريغ والرفض

ينبغي أن يعني "الأداء المستقر" أن دورة المحطة تظل متسقة بمرور الوقت - وليس فقط أن الآلة تصل إلى سرعة رئيسية.

سياق سريع: يدوي مقابل شبه آلي مقابل آلي بالكامل

تُناسب الأنظمة اليدوية التجارب والإنتاج بكميات صغيرة؛ ويعتمد التحكم فيها بشكل كبير على المشغل. أما الآلات شبه الآلية فتُؤتمت أجزاءً من التدفق، لكنها تظل متقطعة وأقل قابلية للمقارنة بالتحكم المستمر في المحطة. يفترض هذا المقال آلات تعبئة الكبسولات الأوتوماتيكية بالكامل : تعتمد على الأبراج، دورات مستمرة، استشعار متكامل، ومنطق رفض.

المصطلحات الرئيسية (المستخدمة باستمرار لاحقاً)

● التصحيح: محاذاة الكبسولات للدخول الصحيح.

● فصل الغطاء عن الجسم: الفصل باستخدام التوقيت الفراغي/الهواء بالإضافة إلى التوجيه الميكانيكي.

● قرص الجرعات + دبابيس الضغط: يشكل حجم قياس مضغوط وقابل للتكرار قبل النقل.

● جهاز الجرعات: يستخدم أنبوب/فوهة جرعات لالتقاط ونقل شحنة من المسحوق.

● سلامة القفل: اتساق تعشيق الغطاء مع جسم القفل بعد الإغلاق.

● IPC: عمليات التحقق أثناء العملية (الوزن، الإغلاق، الرفض) أثناء التشغيل.

مبدأ عمل آلة تعبئة الكبسولات

تقوم آلة تعبئة الكبسولات الأوتوماتيكية بالكامل بتشغيل تدفقين متوازيين: تدفق الكبسولات وتدفق المسحوق (التعبئة). عندما تختلف النتائج، يكون السبب الرئيسي عادةً هو توقيت الفصل، أو استقرار القياس، أو محاذاة الإغلاق - وغالبًا ما يكون ذلك بسبب حالة الكبسولات أو سلوك المسحوق.

تدفق الكبسولة

التغذية/التصحيح ← الفصل ← الإغلاق ← التفريغ/الرفض

● تؤثر عملية التصحيح على مدى اتساق دخول الأصداف إلى عملية الفصل والجرعات.

● يعتمد الانفصال على الدعم الميكانيكي بالإضافة إلى التوقيت الفراغي/الهواء؛ وغالبًا ما تظهر الشقوق الجزئية وإجهاد الغلاف لاحقًا كعيوب إغلاق.

● يعتمد الإغلاق على المحاذاة والنظافة. يُعد وجود المسحوق على سطح التلامس بين الغطاء والجسم سببًا شائعًا لضعف الإغلاق والتسريب.

● ينبغي أن يُظهر معدل الرفض/التصريف نمطًا مستقرًا بمرور الوقت؛ وعادةً ما يشير ارتفاع معدل الرفض إلى تراكم أو انجراف باتجاه المنبع.

تدفق المسحوق

الشرط ← العداد ← التحويل
يمكن للمسحوق أن يتجمع، ويتهوّى، وينفصل، ويكتسب شحنات كهربائية ساكنة، ويتغير حجمه مع الرطوبة. تقوم محطة الجرعات بترجمة هذا السلوك إلى جرعة قابلة للتكرار من خلال أحد التصميمين الشائعين:

● قرص الجرعات + دبابيس الدك : ضغط المسحوق في قوالب متكررة ("قطع") داخل فتحات الجرعات، ثم نقل حجم محدد.

● الجرعات : التقاط ونقل شحنة من المسحوق عبر أنبوب/فوهة الجرعات.

ثلاثة مجالات تحكم (إطار تشخيصي عملي)

1. توقيت الانفصال مستوى الفراغ، توقيت الهواء، المحاذاة الميكانيكية.

2. استقرار القياس : اتساق طبقة المسحوق، عمق الدك أو إعدادات الموزع، نافذة السرعة.

3. إغلاق المحاذاة/القوة : الأدلة، النظافة، حالة الغلاف، هندسة الإغلاق.

جولة تعريفية بالمحطات

تختلف التصاميم باختلاف الشركة المصنعة، لكن التسلسل الوظيفي ثابت. في كل محطة، ركز على ثلاثة أسئلة: ما الذي تحاول المحطة القيام به، وما هي المتغيرات التي تتحكم فيه، وكيف يبدو الفشل.

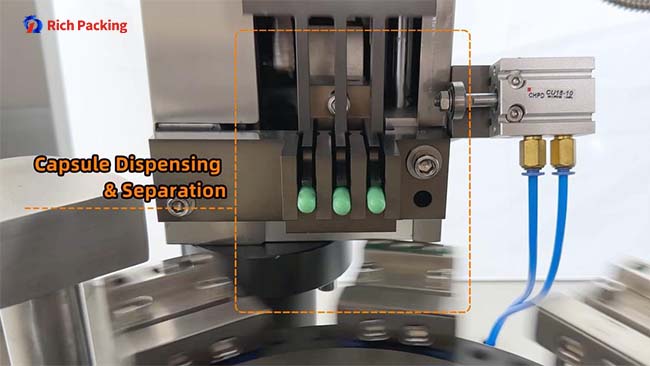

1) التغذية والتصحيح

عناصر التحكم: تدفق القادوس، هندسة التوجيه، اتساق حجم الكبسولة، النظافة.
الأعراض النموذجية: سوء التغذية، والخدوش، والانحشار المتقطع.
فحوصات سريعة: تدفق ثابت (بدون اندفاعات)؛ فحص الموجهات بحثًا عن التآكل وتراكم المسحوق.

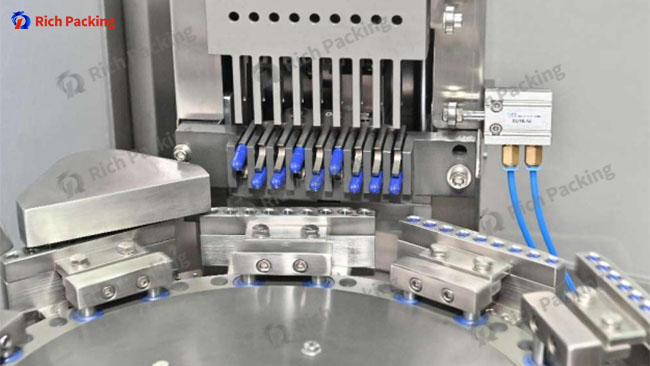

2) فصل الغطاء عن الجسم

عناصر التحكم: مستوى الفراغ، توقيت الهواء، عمق الفصل، سرعة البرج، حالة القذيفة.
الأعراض النموذجية: انفصال جزئي، تشققات في القشور، عدم رفع الأغطية بالكامل.
عمليات فحص سريعة: التحقق من صحة الانقسامات النظيفة بسرعة منخفضة، ثم زيادة السرعة مع مراقبة تلف القذائف ورفضها.

3) وضع الجسم وإعداد الجرعة

أدوات التحكم : المحاذاة الميكانيكية، وثبات التثبيت، والتحكم في البقايا.
الأعراض النموذجية : تذبذب/اهتزاز الجسم، دخول غير منتظم، "نفخ" البودرة.
فحوصات سريعة : تأكد من أن الأجسام تستقر بشكل ثابت ولا تتحرك تحت تأثير الاهتزاز.

4) التوزيع باستخدام القرص ودبابيس الضغط

عناصر التحكم: ارتفاع طبقة المسحوق، عمق الدك، نظافة الكاشطة/النقل، سرعة البرج.
الأعراض النموذجية: تغير الوزن، نقص التعبئة، التجسير، التراكم التدريجي.
الفحوصات السريعة: قم بتثبيت طبقة المسحوق أولاً، ثم اضبط عمق الدك، ثم تحقق من صحة العملية عند السرعة المستهدفة.

5) الجرعات باستخدام جهاز الجرعات

عناصر التحكم: عمق التعبئة، والتوقيت، وتكييف المسحوق، ونظافة الفوهة.
الأعراض النموذجية: عدم اتساق الشحنة، والتلطيخ/التراكم.
الفحوصات السريعة: أوزان بفواصل زمنية قصيرة؛ فحص أسطح النقل بحثًا عن بقايا مبكرة.

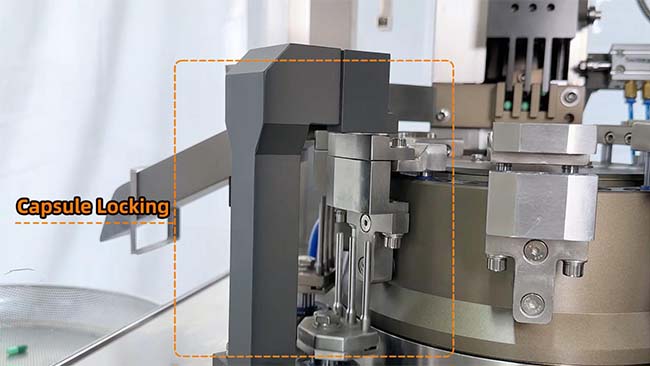

6) الإغلاق والقفل

عناصر التحكم: محاذاة الدليل، قوة الإغلاق، نظافة المحطة، تهيئة الغلاف.
الأعراض النموذجية: عدم الإغلاق، قفل غير محكم، تشوه، تسرب بعد الإغلاق.
الفحوصات السريعة: فحص الإغلاق على فترات منتظمة؛ إذا ظهرت عيوب، أعد فحص الفصل وتلوث الواجهة.

7) الإخراج والتفريغ والرفض

عناصر التحكم: عتبات الرفض، استقرار المستشعر، معالجة التفريغ.
الأعراض النموذجية: رفض خاطئ، عيوب غير مكتشفة، خدوش عند الخروج، رفض يتزايد بمرور الوقت.
فحوصات سريعة: تتبع أنماط الرفض؛ التأكد من أن التعامل مع التفريغ لا يتلف الكبسولات الجيدة.

الجدول رقم 1 - خريطة تفصيلية لكل محطة

التحكم في الجرعات ووزن التعبئة (جوهر الدقة)

يُعد التحكم في وزن التعبئة هو المكان الذي... آلة تعبئة الكبسولات الدوارة يصبح مبدأ العمل قابلاً للقياس: تهيئة مسحوق مستقرة، وقياس دقيق ومتكرر، ونقل نظيف. تقيس معظم الأنظمة حجمًا/شحنة متكررة؛ ويتغير الوزن النهائي عند تغير الكثافة الظاهرية أو كفاءة النقل.

لماذا يختلف الوزن؟

● عدم استقرار طبقة المسحوق: تجديد غير منتظم، وتكوين جسور.

● تغير الكثافة الظاهرية: يؤدي التهوية/الاهتزاز/الرطوبة إلى تغيير كيفية تكدس المسحوق.

● الفصل: يؤدي إلى فصل الخلطات، مما يزيد من التباين (ومخاطر عدم تجانس المحتوى).

● الكهرباء الساكنة والالتصاق: يلتصق المسحوق بأسطح الجرعات/النقل، مما يتسبب في انجراف بطيء.

القرص + دبابيس الدك: تثبيت بالترتيب الصحيح

بالنسبة لتصميمات الأقراص/الدك، تتحسن قابلية التكرار عادةً بشكل أسرع في هذا التسلسل:

1. ارتفاع/قوام طبقة البودرة

2. عمق الدك (خطوات صغيرة، متغير واحد في كل مرة)

3. نظافة النقل (المكاشط/أسطح التلامس)

4. التحقق من صحة نافذة السرعة (زيادة تدريجية بعد استقرار الأوزان)

الجرعات: أين تفيد، وما الذي يجب التحقق منه

قد يعمل جهاز الجرعات بكفاءة مع أنواع معينة من المساحيق وضمن نطاقات تشغيل محددة، لكن ذلك يعتمد على حالة المسحوق ونظافة عملية النقل. في حال ظهور أي انحراف، يجب أولاً التأكد من سلوك المسحوق وبقاياه، ثم ضبط معايير جهاز الجرعات.

فحوصات تجريبية تثبت التحكم (وليس فقط المخرجات)

● اتجاه الوزن (الانحراف مقابل النطاق الثابت)

● بدء التشغيل مقابل حالة الاستقرار (أول 10-20 دقيقة)

● فحوصات سلامة القفل

● رفض الاستقرار بمرور الوقت

أساسيات IPC

حدد فترات أخذ العينات، وسجل النتائج، واحرص على تتبع التعديلات. إن اتباع وتيرة بسيطة - أكثر تكرارًا في البداية، ثم بشكل ثابت - يمنع معظم "المفاجآت" لاحقًا في الدفعة.

التشغيل بثبات عند السرعة: الإنتاجية، والغبار، وسلامة الكبسولة

تؤدي السرعة العالية إلى تقليل زمن التوقف، مما يجعل حالات عدم الاستقرار الطفيفة تظهر بشكل أسرع على شكل رفض وتفاوت في الوزن. عمليًا، ينبغي أن يركز التأهيل على نطاق سرعة مستقر - أي أسرع سرعة تحافظ على ثبات الوزن والإغلاق مع مرور الوقت.

ما الذي يتغير عادةً أولاً مع ارتفاع الإنتاجية؟

● يقل اتساق الفصل (تزداد الانقسامات الجزئية وإجهاد الغلاف).

● يصبح تجديد طبقة المسحوق أقل استقرارًا (يزداد التباين).

● يصبح الإغلاق أقل تسامحاً مع المحاذاة والتلوث.

إذا قفزت عمليات الرفض عند زيادة السرعة، فقم بإبطاء السرعة مرة أخرى وتأكد من مجال التحكم الذي ينكسر أولاً (الفصل، أو القياس، أو الإغلاق).

الغبار والتسرب: الأسباب الجذرية وطرق التحكم السريعة

ينشأ معظم الغبار/التسرب من فقدان الجرعات أثناء النقل وتلوث المسحوق عند نقطة اتصال الغطاء بالجسم. وتشمل الضوابط التي تساعد عادةً ما يلي:

● حافظ على نظافة أسطح الجرعات/النقل (تجنب التراكم التدريجي)

● التحقق من نظافة محطة الإغلاق وتوجيه عملية المحاذاة

● تجنب الإفراط في التعبئة الذي يمنع القفل النظيف

● أضف عملية تلميع/إزالة الغبار عن الكبسولات عند الحاجة لأغراض التعبئة والتغليف أو المظهر النهائي.

تهيئة الهيكل (الرطوبة والتعامل)

أغلفة الكبسولات الصلبة حساسة للبيئة:

● جفاف شديد ← أصداف هشة، خطر التشقق

● الرطوبة العالية ← أغطية ناعمة، خطر التشوه/ارتخاء القفل
غالباً ما يؤدي التكييف المستقر بالقرب من الخط إلى تحسين سلامة القفل أكثر من التغييرات الميكانيكية القوية.

استكشاف الأخطاء وإصلاحها + أساسيات ممارسات التصنيع الجيدة

هذا القسم عبارة عن طبقة عملية للخطوط التي يتم تشغيلها لأول مرة: الحد الأدنى من الانضباط بالإضافة إلى عزل الأعطال بسرعة.

قائمة التحقق من الحد الأدنى للامتثال (8 نقاط)

1. إخلاء الخط

2. سجل الدفعة: الإعدادات الرئيسية + نتائج IPC + التعديلات

3. إجراءات التنظيف + قائمة التحقق من التغيير

4. ضوابط التلوث المتبادل (إدارة الغبار)

5. سجلات معايرة أدوات IPC (الموازين، والمقاييس إذا تم الرجوع إليها)

6. أساسيات السلامة (الحواجز/أجهزة التعشيق/مفاتيح الإيقاف الطارئ)

7. إجراءات معالجة الانحرافات وتوثيقها

8. سجلات التدريب للمشغلين/الصيانة

الدهون/الدهون المشبعة: ما يجب توثيقه

● تشغيل مستقر ضمن نطاق سرعة متفق عليه

● خطة الوقاية من العدوى ومكافحتها + أدلة على اتجاه الوزن

● إجراءات التحقق من الإغلاق ونهج معالجة العيوب

● رفض الاتساق بمرور الوقت

● إمكانية الوصول إلى التنظيف/الوقت المناسب

● قائمة قطع الغيار المستهلكة + أوقات التسليم

الجدول رقم 2 - مصفوفة استكشاف الأخطاء وإصلاحها

ج الخلاصة

تعتمد آلة تعبئة الكبسولات الأوتوماتيكية بالكامل على دورة زمنية محددة لكل محطة. عند التحكم في توقيت الفصل، وثبات القياس، ومحاذاة الإغلاق، يصبح وزن التعبئة وسلامة القفل قابلين للتنبؤ، وتبقى نسبة الرفض ثابتة. عند استخدامها بهذه الطريقة، يصبح مبدأ عمل آلة تعبئة الكبسولات أداة عملية لتقييم المعدات، وتحديد نطاق السرعة، وعزل الأعطال بسرعة.

التعليمات

1. كيف تعمل آلة تعبئة الكبسولات الأوتوماتيكية بالكامل؟
يكرر عملية التصحيح ← الفصل ← القياس/النقل ← الإغلاق/القفل ← التفريغ/الرفض.

2. قرص الجرعات/دبابيس الضغط مقابل جهاز الجرعات - ما الفرق؟
يقيس القرص/الضغط حجمًا مضغوطًا؛ بينما يقيس جهاز الجرعات كمية الشحنة عبر الفوهة. يعتمد الخيار الأمثل على سلوك المسحوق ونطاق الاستقرار المطلوب.

3. لماذا ينحرف الوزن بعد بدء التشغيل؟
تشمل الأسباب الشائعة انحراف الكثافة الكلية وتراكم البقايا على أسطح الجرعات/النقل.

4. لماذا تفشل الكبسولات في الانغلاق؟
غالباً ما يكون السبب هو عدم المحاذاة، أو التلوث عند الواجهات، أو حالة الغلاف، وأحياناً يعود ذلك إلى ضعف الفصل.

5. هل يمكن لآلة واحدة تشغيل البارود والكريات؟
نعم في كثير من الأحيان مع تكوين الجرعات الصحيح والتحقق من أداء النقل/الإغلاق/الرفض.

6. ما الذي يجب أن أعطيه الأولوية في اختبار FAT؟
دليل على التحكم: اتجاه الوزن، وفحوصات الإغلاق، واستقرار الرفض، وعرض توضيحي واقعي للتنظيف/التغيير.

7. ما هو معدل بدء التشغيل العملي لـ IPC؟
قم بأخذ العينات بشكل متكرر خلال أول 10-20 دقيقة، ثم انتقل إلى فترة زمنية ثابتة بمجرد استقرار الوزن ونسبة الرفض.
