ماكينة تعبئة كبسولات شبه أوتوماتيكية متوافقة مع cGMP
عند تقييم معدات الجرعات الصلبة الثانوية، غالبًا ما تُجبر فرق المشتريات على اتخاذ خيار صعب. من جهة، الاستثمار فيماكينة تغليف كبسولات أوتوماتيكية بالكامليتطلب نفقات رأسمالية ضخمة، ويشغل مساحة كبيرة في غرفة نظيفة، ويحتاج إلى ساعات من التوقف المعتمد على الأدوات لإجراء تغيير كامل للحجم. ومن جهة أخرى، فإن الاعتماد على ألواح تعبئة الكبسولات اليدوية أو معدات قديمة سيئة التصميم يخلق مخاطر كبيرة على ضبط الجودة.
*** المعلمات التقنية
|
الطراز |
CGN-208D |
|
السعة القصوى |
30000 قطعة/ساعة |
|
الكبسولات القابلة للتطبيق |
000#, 00#、0#、1#、2#、3#、4#、5# |
|
مصدر الطاقة |
2.12 كيلوواط |
|
الأبعاد الخارجية |
1300×800×1750 مم |
|
الوزن الصافي للآلة |
400 كجم |
|
الوزن الإجمالي للآلة |
500 كجم |
|
حجم التغليف |
1640×720×1700 مم |
هل تريد معرفة المزيد عن هذا المنتج؟
أرسلرسالة
هل هناك شيء غير واضح؟
لا تتردد في التواصل معي، وسأكون سعيدًا جدًا بالإجابة على جميع أسئلتك.
ماكينة تعبئة كبسولات شبه أوتوماتيكية: 7 ترقيات متوافقة مع cGMP لتقليل وقت التغيير بشكل كبير ومنع تلف الكبسولات
المقدمة: تحقيق التوازن بين المرونة والدقة التنظيمية في تعبئة الدُفعات الصغيرة
غالبًا ما تتسبب الأنظمة التقليدية منخفضة المستوى في اختلافات غير مقبولة في الوزن، وتسرب المساحيق، وارتفاع معدلات رفض الكبسولات بسبب سوء المحاذاة الميكانيكية. بالنسبة للعمليات التي تتعامل مع مكونات دوائية فعالة باهظة الثمن (APIs) أو مساحيق عضوية حساسة، تؤدي هذه أوجه القصور الهيكلية بسرعة إلى هدر المواد وخطر الفشل في التدقيقات التنظيمية الصارمة.
الحل لهذا التحدي التشغيلي هو إيجاد حل وسط فعال يربط بين الإنتاج الصناعي الضخم والمرونة في تنوع المنتجات. إن تنفيذماكينة تعبئة كبسولات شبه أوتوماتيكيةقوية وعالية الاستجابة يسمح لمرافق التصنيع بالحصول على مزايا الدقة في الجرعات الآلية دون التضحية بسرعة ومرونة التغيير.
تمثل سلسلة Rich Packing الذكية ترقية كبيرة في تصنيع الأشكال الصلبة متوسطة المستوى. تم تصميمها للتعامل مع مجموعة واسعة من خصائص المساحيق ومواد القشور الفارغة، وتوفر هذه المنصة الصناعية التحكم الميكانيكي الدقيق اللازم لحماية هوامش الربح وتبسيط التحقق داخل غرف النظافة.
تفكيك ماكينة تعبئة الكبسولات شبه الأوتوماتيكية الحديثة: البنية الميكانيكية وسير العمل
لفهم الاعتمادية التشغيلية حقًا لماكينة متقدمةماكينة تعبئة كبسولات شبه أوتوماتيكية, يجب النظر إلى ما وراء هيكلها المعدني الخارجي وتحليل الأنظمة الفرعية المتزامنة التي تتحكم في دورتها. غالبًا ما تعتمدماكينة تعبئة كبسولات شبه أوتوماتيكيةمنخفضة التكلفة على أذرع يدوية غير مدعومة، وسلاسل نقل مفتوحة، ومؤقتات تناظرية بسيطة. هذه التصاميم القديمة تعاني من صعوبة الحفاظ على سرعات معالجة ثابتة وتفتقر إلى التحكم الميكانيكي الدقيق اللازم لمنع تلوث المواد.
على النقيض من ذلك، تستخدم ماكينة تعبئة كبسولات شبه أوتوماتيكية عالية الجودة مخصصة للإنتاجماكينة تعبئة كبسولات شبه أوتوماتيكيةهيكلًا ميكانيكيًا معياريًا لامركزيًا، حيث يتم تشغيل كل مرحلة من عملية التغليف بواسطة محطات مستقلة متزامنة إلكترونيًا. تنقسم دورة المعالجة الكاملة إلى ثلاث مراحل عالية الكفاءة:
1. مرحلة تغذية وفرز الكبسولات

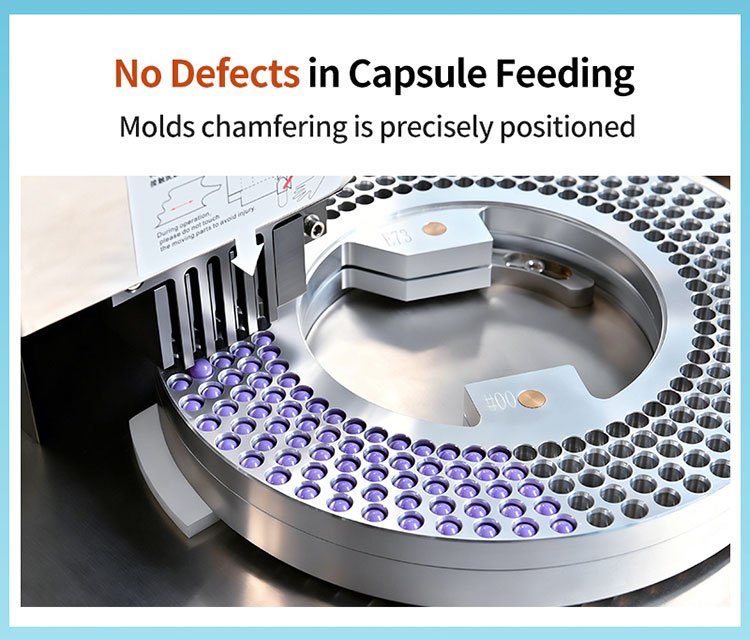

تبدأ دورة التغليف عند محطة التوجيه. يتم تحميل الكبسولات الصلبة غير المفصولة، سواء الجيلاتينية أو النباتية، في قادوس تغذية عالي السعة. وباستخدام مسار فرز متعدد القنوات مخصص، تنزلق القشور إلى آلية تحديد المواقع. هنا تقوم أصابع المحاذاة الاتجاهية بتوجيه كل غلاف ميكانيكيًا بحيث يكون الغطاء دائمًا في الأعلى.
بمجرد المحاذاة، تمر صفوف القشور فوق وحدة فصل عالية التفريغ مدمجة. يقوم فرق ضغط هواء مضبوط بدقة بسحب أجسام الكبسولات إلى الأسفل داخل القسم السفلي من قرص التعبئة ثنائي الطبقة، بينما يتم الاحتفاظ بالأغطية في القسم العلوي. يحقق نظامنا الذكيماكينة تعبئة كبسولات شبه أوتوماتيكيةمعدل نجاح في الفصل يتجاوز 99.9%، مما يلغي فعليًا خطر سحق القشور في هذه المرحلة الأولية.

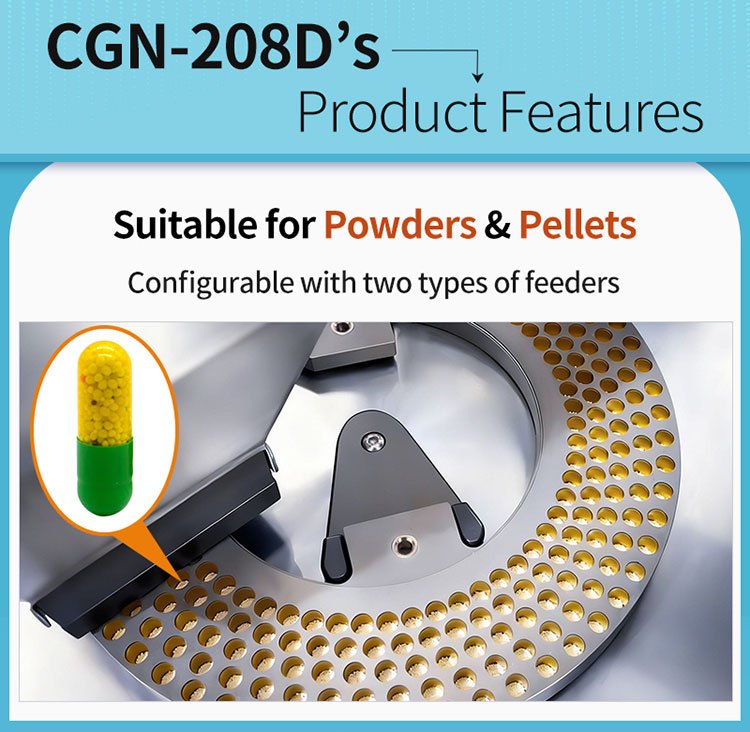

2. مرحلة تعبئة المواد الحجمية

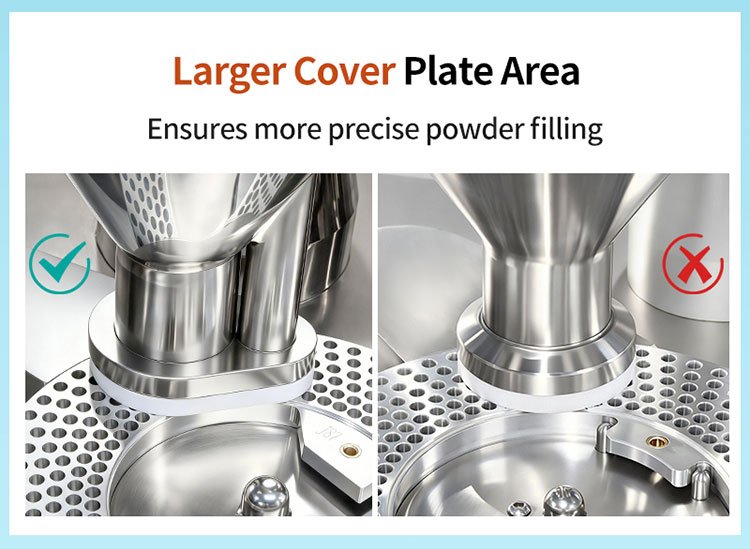

بمجرد الفصل، ينقل المشغل الجزء السفلي من قرص التعبئة الذي يحتوي على أجسام الكبسولات المفتوحة إلى منصة الجرعات الدوارة متغيرة السرعة. تعمل هذه المرحلة كآلية دقيقة لماكينةماكينة تعبئة كبسولات شبه أوتوماتيكيةيوجد مباشرة أسفل قادوس المسحوق لولب جرعات عمودي مقترن بريشة خلط مستقلة مستمرة الحركة.
مع دوران قرص التعبئة تحت فوهة الجرعات، يقوم لولب الجرعات بحقن حجم دقيق رياضيًا من المادة داخل أجسام الكبسولات. وبما أن سرعة دوران قرص التعبئة وسرعة تشغيل اللولب يتم التحكم فيهما بواسطة محركات تردد متغير مستقلة (VFDs)، يمكن للمشغل ضبط مستوى التعبئة الحجمي بدقة عالية جدًا. يضمن هذا الإعداد توزيعًا متساويًا وكثيفًا للمادة، حتى عند التعامل مع مستخلصات عشبية معقدة ضعيفة الانسياب أو مساحيق لزجة شديدة الامتصاص للرطوبة.
3. مرحلة الإغلاق والإخراج الأفقية

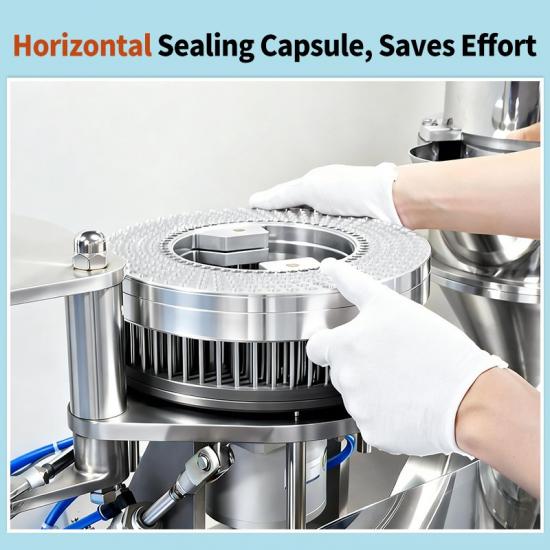

بعد مرحلة الجرعات، يضع المشغل قرص الأغطية العلوي مرة أخرى على قرص الأجسام المملوءة وينقل التجميع إلى محطة الإغلاق الهوائية. في المعدات التقليدية القديمة، تتطلب هذه الخطوة من المشغل سحب رافعة ميكانيكية عمودية ثقيلة. غالبًا ما تطبق هذه العملية اليدوية قوة غير متساوية، مما قد يؤدي إلى انبعاج جدران الكبسولات الرقيقة وتسرب المسحوق بشكل غير محكم.
حلّنا المُحدَّث "آلة تعبئة الكبسولات شبه الأوتوماتيكيةيُحدِّث هذا التسلسل من خلال استخدام كبّاس هوائي أفقي متخصص. عندما يقوم المشغّل بتفعيل زري الأمان المزدوجين، يتمدد الأسطوانة الهوائية أفقيًا، مطبقًا قوة تثبيت متجانسة تمامًا عبر كامل سطح قرص التعبئة. هذا الضغط المتوازن يدفع أجسام الكبسولات بإحكام داخل الأغطية، مما يثبتها عند عمق الالتحام المحدد مسبقًا بدقة. ثم يتم تفريغ الكبسولات المُقفلة تلقائيًا عبر مزلاق توجيه إلى حاوية تجميع، دون أي غبار وبشكل جاهز تمامًا للتلميع الثانوي.
7 مزايا معمارية لآلة الكبسولات شبه الأوتوماتيكية الذكية من السلسلة
يعتمد الأداء العام والموثوقية لآلة Rich Packing آلة تعبئة الكبسولات شبه الأوتوماتيكية على اختيارات مواد متعمدة ومعايير تصنيع دقيقة. فيما يلي تحليل متعمق لسبع ترقيات هندسية أساسية مصممة لتعزيز أداء خط الإنتاج، وحماية الأجسام الهشة، وضمان الامتثال الصارم لمعايير غرف النظافة.
1. فولاذ مقاوم للصدأ 316L والامتثال الكامل لمعايير cGMP
يتطلب التشغيل في غرف تصنيع الأدوية والمكملات الغذائية الخاضعة لتدقيق صارم مواد عالية الجودة وغير تفاعلية قادرة على تحمل بروتوكولات التعقيم القوية.
●التصميم الهيكلي: يتم تشغيل كل مكوّن يلامس مباشرة المساحيق الفعالة أو القشور الفارغة من الفولاذ المقاوم للصدأ SUS316L، بينما يتم تصنيع الهيكل الخارجي الداعم من فولاذ SUS304 شديد التحمل.
●الميزة التشغيلية: يتميز الجهاز بتصميم مفتوح ونظيف يشبه الشرفة مع سطح عمل مسطح تمامًا وخالٍ من الشقوق. هذا التصميم السلس يزيل تمامًا نقاط احتجاز المواد، مما يسمح بعمليات غسل سريعة ودون آثار، ويساعد منشأتك على اجتياز تدقيقات النظافة الصارمة من إدارة الغذاء والدواء الأمريكية ووكالة الأدوية الأوروبية بسهولة.
2. سرعة جرعات بتردد متغير (دقة مثبتة ±3%)
إن التعامل مع المساحيق ذات خصائص التدفق الضعيفة أو كثافات التعبئة المتغيرة أو الشحنات الساكنة العالية يمكن أن يؤدي بسهولة إلى عدم تساوي أوزان التعبئة بين الدُفعات.
●التصميم الهيكلي: يستخدم محطة جرعات المسحوق مجداف تحريك مستقل بحركة مستمرة مقترن بمسمار تغذية حلزوني عمودي، وكلاهما يعمل عبر محركات تردد متغير (VFD) عالية الجودة.
●الميزة التشغيلية: من خلال الحفاظ على كثافة مسحوق موحدة داخل القادوس والسماح بتعديلات رقمية دقيقة لسرعة المسمار الحلزوني، تحافظ آلة تعبئة الكبسولات شبه الأوتوماتيكية المتقدمة لدينا على تباين وزن التعبئة ضمن هامش ضيق يبلغ آلة تصنيع الكبسولات شبه الأوتوماتيكية مع دقة ±3%. هذا الاتساق الاستثنائي يحمي هوامش أرباحك في التركيبات عالية القيمة ويمنع الهدر الناتج عن الإفراط في التعبئة.
3. تصميم تغيير تنسيق بدون أدوات خلال 15 دقيقة
بالنسبة للمصنّعين التعاقديين الذين يديرون جداول إنتاج متعددة الأصناف وبكميات صغيرة، فإن إضاعة ساعات من وقت الإنتاج الثمين في عمليات تغيير الخط الميكانيكية يمكن أن يضر بالربحية بشكل كبير.
●التصميم الهيكلي: يستخدم كامل نظام التنسيق—بما في ذلك لوحة فرز الكبسولات، ومسارات التوجيه، وأقراص التعبئة مزدوجة الطبقة—تكوين تغيير سريع متخصص مثبت بدبابيس محاذاة دقيقة التشغيل.
●الميزة التشغيلية: يمكن لمشغّل واحد إكمال تغيير حجم التنسيق بالكامل (من المقاس #00 إلى #4) في غضون 15 دقيقة فقط، دون الحاجة إلى مفاتيح خاصة أو أدوات معايرة معقدة. هذه القدرة السريعة على التبديل تقلل وقت التوقف وتعظم مرونة خط الإنتاج اليومية.
4. نظام متوافق مع كبسولات HPMC النباتية الهشة
تُعد كبسولات HPMC (هيدروكسي بروبيل ميثيل سيليلوز) النباتية وكبسولات البولولان شائعة جدًا في الأسواق الغربية، لكنها أكثر هشاشة وعرضة للكسر والتكتل الساكن مقارنة بقشور الجيلاتين.
●التصميم الهيكلي: يتم تلميع أصابع المحاذاة واتجاه التوجيه وممرات الفرز دقيقًا ومعالجتها بطبقة حاجزة خاصة مضادة للكهرباء الساكنة من الكروم.
●الميزة التشغيلية: يضمن هذا المسار الأملس منخفض الاحتكاك توجيه الكبسولات النباتية الهشة وفصلها دون خدش أو تشقق أو انضغاط. هذا الحماية تقلل معدل هدر القشور وتوفر المال في مواد الكبسولات الفارغة المكلفة.

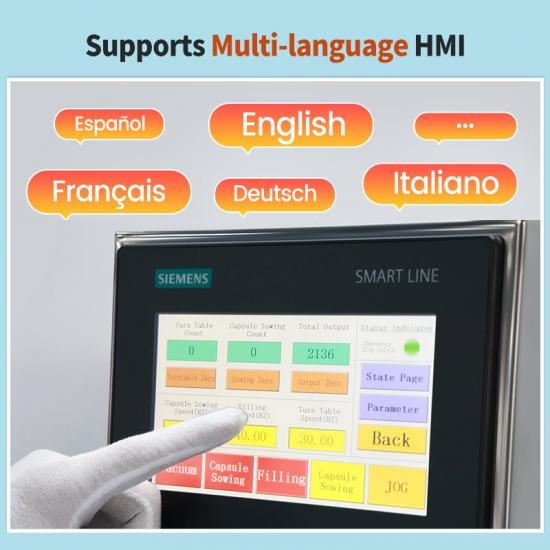

5. بنية تحكم PLC بشاشة لمس موزعة
إن المعدات القديمة التي تعتمد على أزرار تبديل يدوية ومقابض تناظرية تجعل من الصعب على المشغلين تكرار معايير المعالجة الدقيقة بين الورديات.
●التصميم الهيكلي: يتم استبدال الأزرار المادية بشاشة لمس HMI مركزية مثبتة على محور ومتصلة بنظام PLC صناعي من Omron أو Siemens.
●الميزة التشغيلية: يمكن للمشغلين إدارة سرعات قرص التعبئة، ومعدلات دوران المسمار الحلزوني، وفواصل دورات التفريغ الهوائي رقميًا عبر واجهة موحدة واحدة. يؤدي حفظ هذه المعايير الدقيقة كوصفات رقمية إلى ضمان تكرار كامل للعملية عبر الدُفعات المختلفة، مما يجعلها منصة موثوقة للغاية لآلة تصنيع الكبسولات شبه الأوتوماتيكية في المنشآت الحديثة.6. محطة إغلاق كبسولات أفقية تعمل بأسطوانة هوائيةتضع أذرع الإغلاق العمودية التقليدية ضغطًا كبيرًا على المشغلين وغالبًا ما تسبب توزيع قوة غير متساوٍ، مما يؤدي إلى انبعاج جدران الكبسولات وتسرب المسحوق بشكل غير محكم.
●

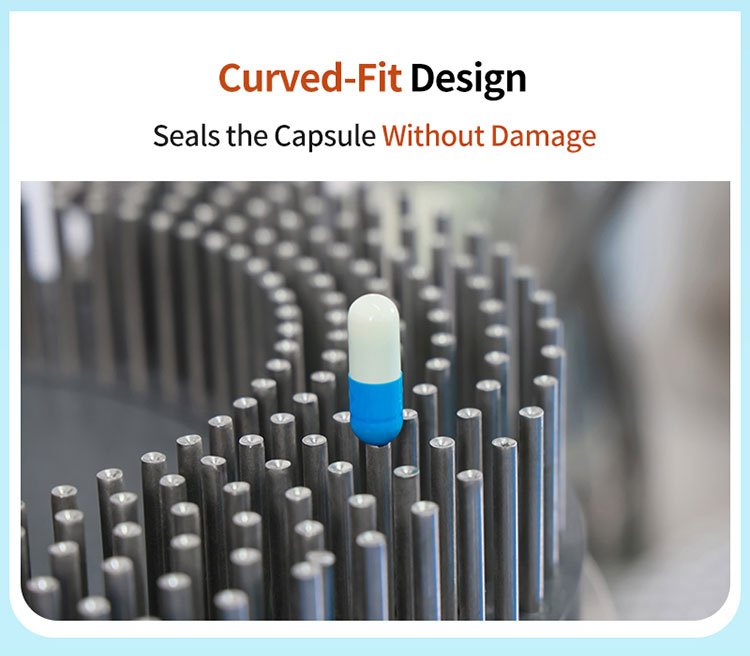

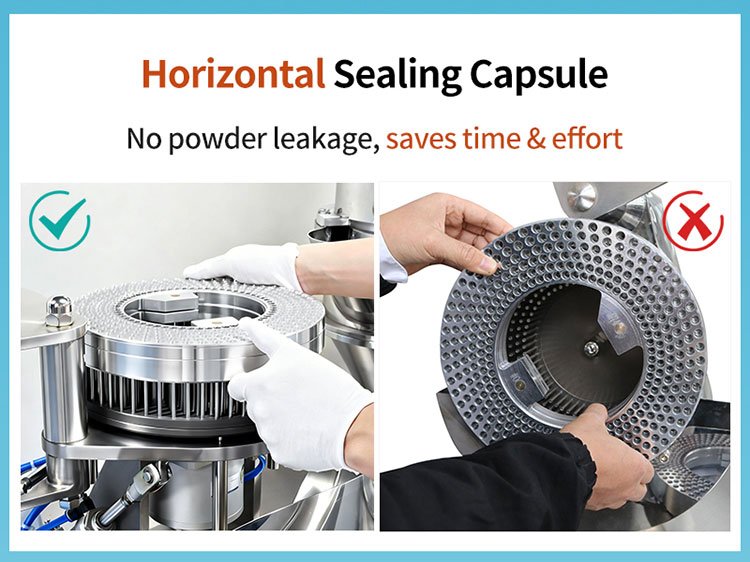

●التصميم الهيكلي:تتميز محطة الإغلاق بأسطوانة هوائية أفقية مزدوجة الفعل شديدة التحمل توفر ضغط تثبيت موزعًا بشكل مثالي عبر كامل سطح قرص القالب.
●الميزة التشغيلية:يضمن تصميم الكبس الأفقي هذا إغلاق كل كبسولة إلى عمق الإغلاق الدقيق دون تشوه وبمنع انسكاب المسحوق. كما أن الدورة الآلية تقلل من إرهاق المشغل، وتحافظ على مساحة العمل نظيفة للغاية، وتعمل كجهاز حديث وفعال "آلة كبس الكبسولات شبه الآلية.
7. خزانة إلكترونية معيارية مركزية بمكونات ذات معايير عالمية
يمكن أن يؤدي استخدام أجزاء كهربائية غير قياسية وغير تحمل علامة تجارية إلى توقف كارثي لخط الإنتاج إذا فشل أحد مكونات التحكم البسيطة وتطلب انتظارًا طويلًا للشحن الدولي.
●التصميم الهيكلي:جميع عناصر التحكم الإلكترونية، ومحولات التردد، ومرحلات الأمان منظمة بشكل أنيق داخل حاوية كهربائية معيارية محكمة الإغلاق ومركزية بتصنيف IP55.
●الميزة التشغيلية:من خلال دمج مكونات معترف بها عالميًا من علامات رائدة مثل Schneider وOmron وSiemens، تضمن Rich Packing موثوقية كهربائية كاملة. كما يسهل الحصول على قطع الغيار محليًا في أي مكان في العالم، مما يلغي خطر التوقفات الطويلة الناتجة عن صعوبة العثور على قطع مخصصة.
مصفوفة المقارنة التقنية: الصفائح اليدوية مقابل السلسلة شبه الآلية مقابل الأوتوماتيكية الكاملة
لمساعدة فرق المشتريات على اتخاذ قرار استثماري رأسمالي مستنير، توضح مصفوفة المقارنة أدناه مقاييس الأداء والعمالة والمساحة لطرق التغليف المختلفة.
|
مؤشر الأداء التشغيلي |
ألواح التغليف اليدوي |
سلسلة Rich Packing شبه الآلية |
|
|
نطاق الإنتاج بالساعة |
1,000 إلى 3,000 pcs/h |
10,000 إلى 30,000 pcs/h |
40,000 إلى 500,000+ pcs/h |
|
دقة وزن الجرعة |
±7.0% إلى ±10.0% (تباين عالٍ) |
ضمن هامش تحقق ±3% |
±1.0% إلى ±2.0% دقة |
|
زمن تغيير التنسيق |
5 إلى 10 دقائق (دقة محدودة) |
15 دقيقة (دبابيس تثبيت بدون أدوات) |
30 إلى 50 دقيقة (شديد التعقيد)(شديد التعقيد) |
|
نسبة توزيع العمالة |
اعتماد يدوي 100% (إجهاد عالٍ) |
يتطلب مشغلًا مخصصًا واحدًا |
0.5 مشغل (يتطلب تقنية متخصصة) |
|
توافق القشرة الفارغة |
يتمدد ويتسبب في تشقق المواد الهشة |
متوافق تمامًا مع HPMC/جيلاتين مضاد للكهرباء الساكنة |
تسامح صارم (يتطلب قشور عالية الجودة) |
|
قدرة التحقق |
لا يمكنه اجتياز التحقق الطبي الصارم |
دعم كامل لـ cGMP و IQ/OQ/PQ |
قاعدة بيانات كاملة لـ 21 CFR Part 11 |
إجمالي تكلفة الملكية (TCO) ودعم التحقق من غرف النظافة
عند شراء خط جرعات صلبة ثانوي جديد، تتجاوز الشركات الدوائية والغذائية المتخصصة سعر الشراء الأولي وتركز علىإجمالي تكلفة الملكية (TCO). المعدات التي تبدو صفقة جيدة في البداية يمكن أن تصبح بسرعة عبئًا ماليًا إذا كانت تتطلب دعم هندسي ميداني مكلف، أو قطع غيار مخصصة، أو تسبب تأخيرات طويلة أثناء تدقيقات التحقق من نظافة الغرف التنظيمية.
تحسن Rich Packing إجمالي تكلفة الملكية طويل الأمد لديك عن طريق تبسيط عملية الامتثال. نحن ندرك أن التحضير لتدقيق من قبل FDA أو Health Canada أو وكالات الأدوية الوطنية الأوروبية يمكن أن يكون مستهلكًا للوقت ومكلفًا لفرق ضمان الجودة الداخلية (QA) لديك.
لإزالة هذا العقبة، كل آلة تعبئة الكبسولات نصف الأوتوماتيكية التي نصنعها تُشحن مباشرة من المصنع مع حزمة توثيق تحقق شاملة ومفصلة بالكامل. يشمل ذلك قوالب واضحة باللغة الإنجليزية الأصلية لـ امتثال IQ و OQ و PQ.
من خلال تزويد فريقك الفني ببروتوكولات جاهزة للاستخدام لمعايرة المستشعرات، ودورات الإيقاف الطارئ، وتتبع دفعات المواد، نساعدك على توفير آلاف الدولارات في رسوم الاستشارات الخارجية وتسريع وقت وصول المنتج إلى السوق.
ملخص ودعوة للعمل: تأمين أسعار مباشرة من المصنع
الاستثمار في منصة Rich Packing الذكية آلة تعبئة الكبسولات نصف الأوتوماتيكية يعني اختيار الدقة والمرونة والموثوقية طويلة الأمد. من خلال دمج تصميم شرفة متقدمة من الفولاذ المقاوم للصدأ SUS316L مع نظام مسمار لولبي حجمي بتردد متغير، وتصميم تغيير بدون أدوات خلال 15 دقيقة، وآلية إغلاق هوائية أفقية مسطحة، تقضي هذه الآلة على المشاكل الشائعة مثل تلف جدار الكبسولة، وتسرب المسحوق الفضفاض، والتعبئة غير المنتظمة.
سواء كنت تطلق علامة تجارية متخصصة للمكملات الغذائية، أو توسع مختبر تجارب سريرية، أو تحسن منشأة تعبئة تعاقدية عالية التنوع، توفر معداتنا التحكم الهيكلي والدعم التحققي اللازم لتأمين إنتاجيتك.
الأسئلة الفنية المتكررة لفرق شراء غرف نظيفة
س1: هل يمكن لهذه الآلة نصف الأوتوماتيكية لتعبئة الكبسولات تشغيل كل من كبسولات الجيلاتين وكبسولات HPMC النباتية؟
ج: نعم، بالتأكيد. تخضع آليات التغذية والمحاذاة والفرز المتقدمة لدينا لصقل دقيق دقيق وتُعالج بطبقات مضادة للكهرباء الساكنة متخصصة. يضمن هذا التصميم منخفض الاحتكاك توجيه الكبسولات النباتية الهشة والضعيفة من HPMC وتقسيمها بسلاسة دون عصر أو تشقق أو كسر.
س2: ما هو متوسط وقت التغيير عند الانتقال بين أحجام الكبسولات المختلفة (مثل #00 إلى #1)؟
ج: بفضل قطع التغيير بدون أدوات المتقدمة لدينا التي تستخدم محاذاة دبابيس دقيقة، يمكن لمشغل واحد إكمال تغيير قالب كامل. إزالة لوحة الفرز، ومسارات المحاذاة، والأقراص الثنائية الطبقة للتعبئة — مع التكوين الدقيق للمحاذاة — يستغرق أقل من 15 إلى 20 دقيقةتمامًا.
س3: كيف تحافظ الآلة على دقة الجرعات ضمن ±3٪ للمواد البودرة منخفضة السيولة؟
ج: تجمع الآلة بين محرك دوار مستقل للمواد البودرة بسرعة متغيرة داخل القادوس وبرغي تغذية لولبي عمودي مستقل مدفوع بواسطة PLC من Siemens. يضمن هذا الإعداد ثنائي الحركة المستمر الحفاظ على كثافة المادة موحدة ويقضي على انسداد المسحوق، مما يضمن وزن تعبئة حجمي ثابت عبر جميع صفوف أجسام الكبسولة.
س4: هل توفرون توثيق تحقق تنظيمي قياسي للتدقيقات الطبية الدولية؟
ج: بالتأكيد. كل آلة تعبئة الكبسولات نصف الأوتوماتيكية عالية الكفاءة تُشحن مباشرة من المصنع مع حزمة تأهيل كاملة. يشمل ذلك قوالب إنجليزية شاملة ومفصلة تمامًا لـ IQ و OQ و PQ لمساعدتك على اجتياز التدقيقات التنظيمية المحلية بسهولة.
س5: ما هي متطلبات الهواء المضغوط والمرافق لهذه الآلة؟
ج: تتطلب الآلة إمداد هواء مضغوط مستقر في المنشأة بضغط 0.6 ميجا باسكال مع سعة تدفق مناسبة لتشغيل أسطوانات الإغلاق الهوائية الأفقية. يمكن توصيل اللوحة الكهربائية الداخلية بشكل مخصص في مصنعنا لتتناسب مع أي تكوين جهد دولي قياسي (مثل 220V/440V، ثلاثي الطور، 50/60Hz).
