آلة تعبئة كبسولات التغليف الأوتوماتيكية
*** المعلمة الفنية لجهاز NJP-1500D للتغليف الأوتوماتيكي
| الاسم | آلة تعبئة كبسولات التغليف الأوتوماتيكية |
|
القدرة الإنتاجية |
90000 قطعة/ساعة |
|
الوزن الصافي للآلة |
1200 كجم |
|
الأبعاد الكلية للآلة |
900×870×1950 مم |
|
الطاقة |
380/220 فولت 50 هرتز |
|
القدرة الإجمالية |
5.5 كيلوواط |

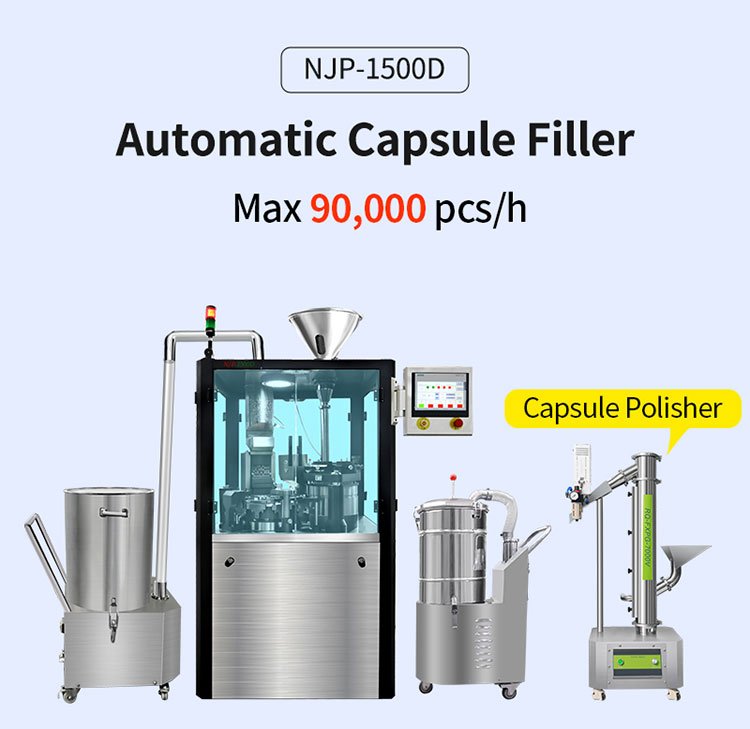

آلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D: 5 ترقيات هندسية وفق cGMP لضمان كفاءة تشغيل إجمالية تتجاوز 92% وعدم تسرب المسحوق
مقدمة: التغلب على الاختناقات الثلاثية في تغليف الجرعات الصلبة عالي السرعة
بالنسبة لمديري عمليات التصنيع، ومهندسي التحقق من صحة غرف التنظيف، ومديري ضمان الجودة (QA) الذين يديرون منشآت إنتاجية عالية الكفاءة للأدوية أو المنتجات الغذائية التكميلية، فإن توسيع نطاق تغليف الكبسولات الصلبة يتطلب تحقيق توازن بين سرعة المعالجة العالية والاتساق الصارم في الجرعات. لا يترك تصنيع الجرعات الصلبة بكميات كبيرة مجالًا للتفاوتات الميكانيكية. ومع ذلك، تواجه المنشآت التي تنتج مئات الآلاف من الكبسولات في كل وردية غالبًا ثلاثة اختناقات تشغيلية حرجة عند استخدام الآلات القديمة أو غير المحسّنة.
أولًا، تسمح الطاولات الدوارة التقليدية ذات الفهرسة شبه المغلقة لمسحوق التركيبة الناعم المحمول جوًا بالتسرب إلى أعمدة الإدارة الداخلية ومسارات الكامات. يؤدي دخول هذا المسحوق إلى تلوث مواد التشحيم الميكانيكية، وتسريع تآكل المكونات، والتسبب في توقفات ميكانيكية دقيقة غير متوقعة.
ثانيًا، عند معالجة المستخلصات العشبية المتماسكة، أو التركيبات الماصة للرطوبة، أو المكونات الصيدلانية الفعالة منخفضة الكثافة (APIs)، تواجه آليات الجرعات القياسية أحادية المرحلة أو ضعيفة التزامن صعوبة في الحفاظ على كثافة ثابتة للحبيبات. يؤدي هذا التفاوت إلى اختلافات غير مقبولة في وزن التعبئة، مما يتسبب في رفض الدفعات وزيادة تكاليف المواد الخام.
ثالثًا، غالبًا ما تتطلب عمليات تغيير الصيغ في الأنظمة القديمة تفكيكًا ميكانيكيًا واسعًا باستخدام أدوات متخصصة، مما يستغرق ساعات من وقت الفنيين المهرة ويخفض فعالية المعدات الإجمالية (OEE) إلى ما دون الحدود المستهدفة.
لإزالة هذه العقبات المزمنة في المعالجة، تتطلب خطوط الجرعات الصلبة الحديثة منصة تغليف متقدمة ومغلقة بالكامل تعتمد على آليات دقيقة، وأدوات معيارية، وأتمتة لامركزية. آلة Rich Packing NJP-1500D الأوتوماتيكية لتعبئة الكبسولات تعالج هذه التحديات بشكل مباشر.
صُممت هذه الآلة بطاولة دوارة مفهرسة مغلقة بالكامل بنسبة 100% وحاصلة على براءة اختراع، ونظام دبابيس كبس دقيقة من 5 مراحل، وتصميم cGMP بشرفة مفتوحة، حيث توفر هذه الآلة الصناعية الاعتمادية الهيكلية ودقة الجرعات المطلوبة للحفاظ على كفاءة المعدات الشاملة (OEE) بنسبة 92% أو أعلى في بيئات التصنيع المستمر على مدار الساعة طوال أيام الأسبوع.
فصل الهندسة: دورة تغليف الكبسولات المتقطعة باستخدام دبابيس الكبس ذات 10 محطات
لتحقيق اتساق صارم في التعبئة عبر عمليات الإنتاج المستمرة، يجب على مهندسي المعالجة تجاوز تقييمات السرعة الأساسية وفحص الآليات المتزامنة لدورة التغليف. تستخدم آلة Rich Packing NJP-1500D الأوتوماتيكية لتعبئة الكبسولات منصة مفهرسة دقيقة متقطعة مكونة من 10 محطات. يتم تشغيل كل مرحلة من مراحل معالجة الكبسولات، والتعبئة الحجمية، والإغلاق بواسطة كامات ميكانيكية مخصصة وتتم مراقبتها بواسطة مستشعرات إلكترونية في الوقت الفعلي.
1.فصل الكبسولاتأتقسيمالمحطات: تصحيح الكبسولات والفصل بالتفريغ

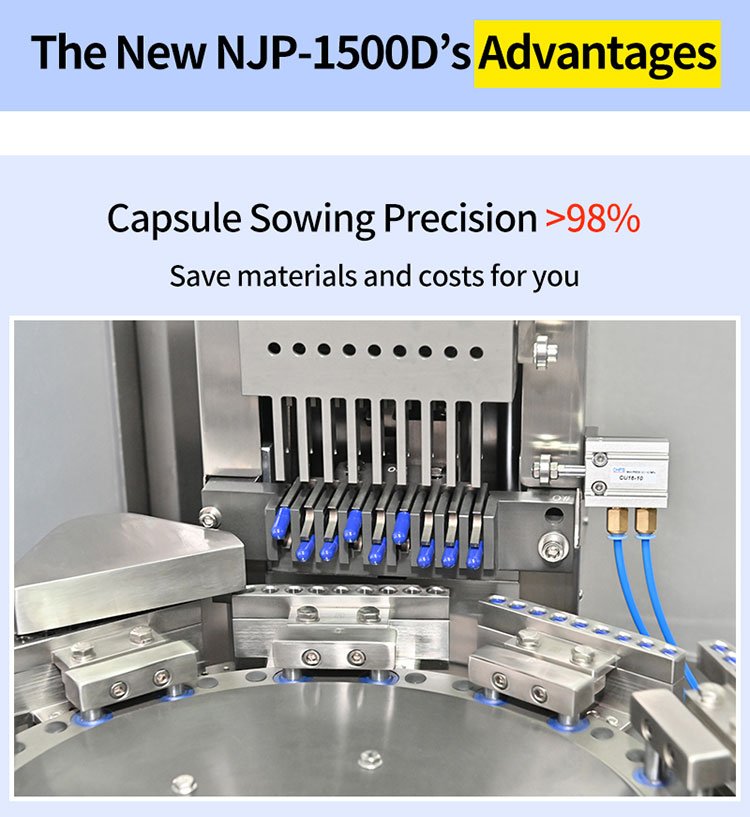

تُغذّى الكبسولات الفارغة المصنوعة من الجيلاتين الصلب أو الخضار HPMC بالجاذبية من القادوس السائب إلى مجلة متعددة المسارات دقيقة. في المحطة 1، تعمل أصابع الفرز الاتجاهية على محاذاة كل كبسولة بحيث يكون الغطاء دائمًا متجهًا إلى الأعلى. عندما يدور البرج إلى المحطة 2، يسحب فرق الفراغ العالي المُعاير أجسام الكبسولات إلى الأسفل داخل فتحات الجزء السفلي مع الاحتفاظ بالأغطية في الجزء العلوي. إن آلة تعبئة الكبسولات NJP-1500D تلقائي تحقق معدل نجاح فصل مُثبت يتجاوز 99.9%، مما يقضي تقريبًا على الكبسولات المتحطمة أو غير المنفصلة قبل وصولها إلى محطة الجرعات.
2. الكبسولة التعبئة المسحوق محطات: جرعات دقيقة باستخدام دبابيس الضغط ذات 5 مراحل
بينما تنفصل الأجزاء العلوية والسفلية، تتحرك أجسام الكبسولات المفتوحة إلى أسفل قرص جرعات مسحوق التركيبة. تعمل الوحدة كـآلة تعبئة كبسولات للتغليف التلقائيمتقدمة، وتستخدم خمس مجموعات من دبابيس الضغط العمودية.
بدلًا من ضغط المسحوق إلى كتلة مضغوطة بضربة واحدة سريعة، تضغط دبابيس الضغط التركيبة تدريجيًا عبر خمس مراحل متميزة. يسمح هذا الضغط التدريجي بخروج الهواء المحبوس، مما يساوي كثافة المسحوق داخل جميع التجاويف. في المحطة 5، يتم نقل كتلة المسحوق المشكلة بالكامل والموحدة بسلاسة إلى جسم الكبسولة، مع الحفاظ على دقة جرعات صارمة تبلغ ضمن ±1.5%.
3. المحطات من 6 إلى 8: رفض العيوب والقفل الميكانيكي
في المحطة 6، يحدد مستشعر بصري مدمج أي كبسولات غير منفصلة أو غير مثبتة بشكل صحيح، ويقوم بإخراجها تلقائيًا عبر نفاثات هواء مركزة إلى حاوية رفض منفصلة دون مقاطعة دورة تشغيل الآلة.
في المحطة 8، تصطف الأجسام السفلية المملوءة والأغطية العلوية مع محطة الإغلاق. تمتد قضبان الدفع العلوية والسفلية المتقابلة في الوقت نفسه، مطبقة قوة ميكانيكية متوازنة لقفل مكونات الكبسولة معًا إلى عمق التعشيق الدقيق المحدد في المصنع، مما يمنع حدوث الانبعاج أو الانقسام أو تسرب المسحوق السائب.
4. المحطات من 9 إلى 10: إخراج المنتج النهائي والتنظيف بالشفط الفراغي
في المحطة 9، ترفع دبابيس الإخراج الميكانيكية الإيجابية الكبسولات النهائية المقفلة من تجاويف الأجزاء وتوجهها إلى أسفل قناة تفريغ ملساء.
في المحطة 10، تمسح فوهات الشفط الفراغي عالية الضغط فتحات الأجزاء الفارغة من الأعلى والأسفل، وتزيل أي غبار دقيق متبقٍ قبل عودة القرص الدوار إلى المحطة 1. تمنع دورة التنظيف الآلية المستمرة هذه تراكم المواد، وتضمن تغذية سلسة للكبسولات، وتمنع التلوث المتبادل بين الدفعات.
5 الاختراقات الهندسية الأساسية لسلسلة NJP-1500D
تستند مزايا الأداء وموثوقية غرف التنظيف في آلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D من Rich Packing إلى تصميم ميكانيكي قوي، وعلوم معادن متقدمة، والامتثال الصارم لمعايير cGMP. فيما يلي تفصيل تقني للحلول الهندسية الأساسية الستة المدمجة في المنصة:
1. طاولة دوارة مفهرسة مغلقة بالكامل بنسبة 100% وحاصلة على براءة اختراع
غالبًا ما تتميز آلات تعبئة الكبسولات التقليدية بطاولات دوارة يمكن أن يستقر عليها مسحوق محمول في الهواء فوق آليات الفهرسة الداخلية، مما يتطلب توقفات متكررة للتنظيف والتشحيم.

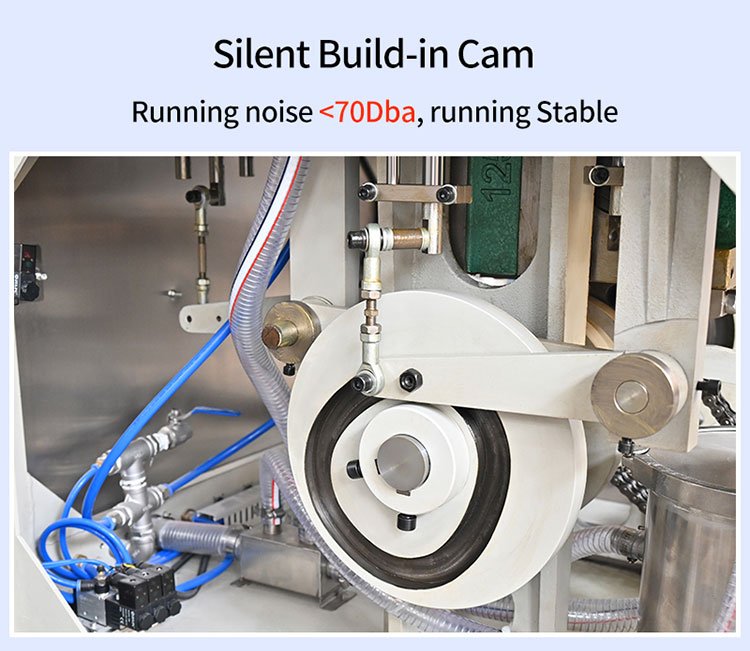

●الحل الميكانيكي: تدمج آلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D طاولة فهرسة دوارة أحادية الكتلة ومختومة بالكامل. يتم عزل جميع كامات القيادة الداخلية والتروس والمحامل الثقيلة في حاوية سفلية محكمة للزيت وذات تشحيم ذاتي.
●الفائدة التقنية: يمنع هذا التصميم وصول مسحوق التركيبة تمامًا إلى أسطح التآكل الميكانيكية. كما يلغي تلوث الزيت في مساحة عمل الغرفة النظيفة ويزيل الحاجة إلى التشحيم اليدوي المتكرر، مما يسمح للآلة بالعمل بشكل مستمر في إنتاج متعدد الورديات دون توقفات غير متوقعة.
2. نظام جرعات دبابيس الضغط الدقيقة ذي 5 مراحل (دقة مؤكدة ±1.5%)
غالبًا ما تؤدي معالجة المكونات الصيدلانية الفعالة الكيميائية الدقيقة أو المستخلصات النباتية اللزجة أو المساحيق الغذائية منخفضة الكثافة إلى أوزان تعبئة غير متسقة إذا تم ضغط المادة بشكل غير متساوٍ.

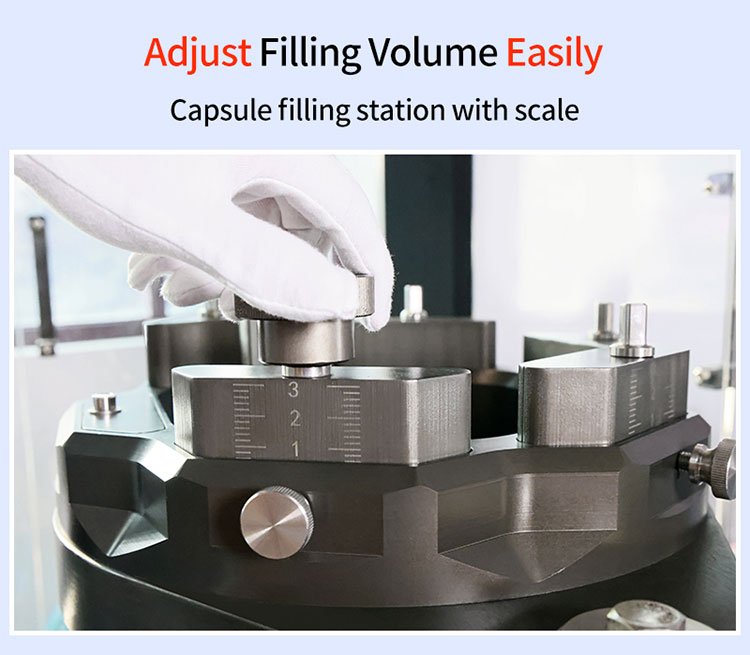

●الحل الميكانيكي: تستخدم الآلة براءةاختراعnted قرص معايرة مقترن بخمس محطات دكّ ذات مسامير قابلة للضبط بشكل مستقل، تعمل كـ آلة تغليف كبسولات أوتوماتيكية عالية الدقة وخالية من الغبار.
●الفائدة التقنية: تعمل عملية الدمك متعددة المراحل على تشكيل كتلة المسحوق تدريجيًا، مما يلغي اختلافات الكثافة ويضمن النقل النظيف إلى جسم الكبسولة. يحافظ هذا النظام على دقة الجرعات ضمن ±1.5%، مما يقلل هدر المكونات الفعالة، ويلغي الملء الزائد المكلف، ويحافظ على توافق كل دفعة مع مواصفات وزن دستور الأدوية الصارمة.
3. الفصل اللطيف المضاد للكهرباء الساكنة لكبسولات الجيلاتين وHPMC النباتية
تُستخدم كبسولات HPMC العضوية وكبسولات البوليولان النباتية على نطاق واسع في تطبيقات الأدوية والمكملات الصحية الحديثة، ولكن جدرانها الهشة وقابليتها للالتصاق الساكن يمكن أن تسبب انقسامها عند استخدام الآلات القياسية.
●الحل الميكانيكي: يتم تصنيع مسارات فرز الكبسولات، وأصابع التوجيه، وثقوب القطع النحاسية بدقة عالية، وتلميعها حتى تصبح عاكسة كالمرآة، ومعالجتها بطبقة سطحية مضادة للكهرباء الساكنة.
●الفائدة التقنية: يضمن هذا المسار منخفض الاحتكاك انزلاق الكبسولات النباتية الحساسة بسلاسة خلال عمليات التصحيح والفصل بالتفريغ دون خدش السطح أو حدوث انبعاج أو تشقق في الحواف. ومن خلال الحفاظ على معدلات فقدان الغلاف أقل من 0.05%، يوفر هذا النظام تكاليف مادية كبيرة عند استخدام الكبسولات الفارغة الممتازة.

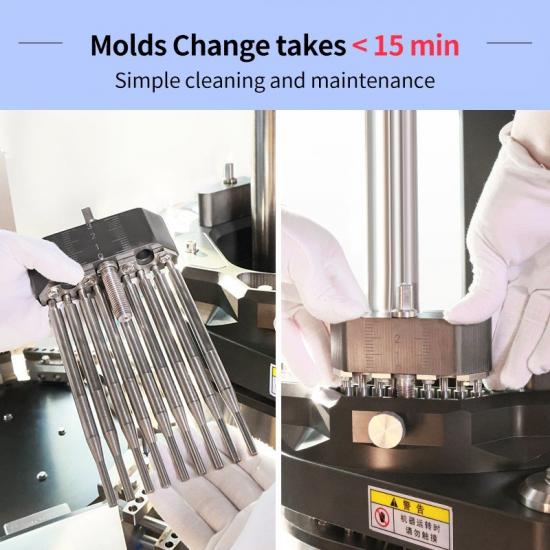

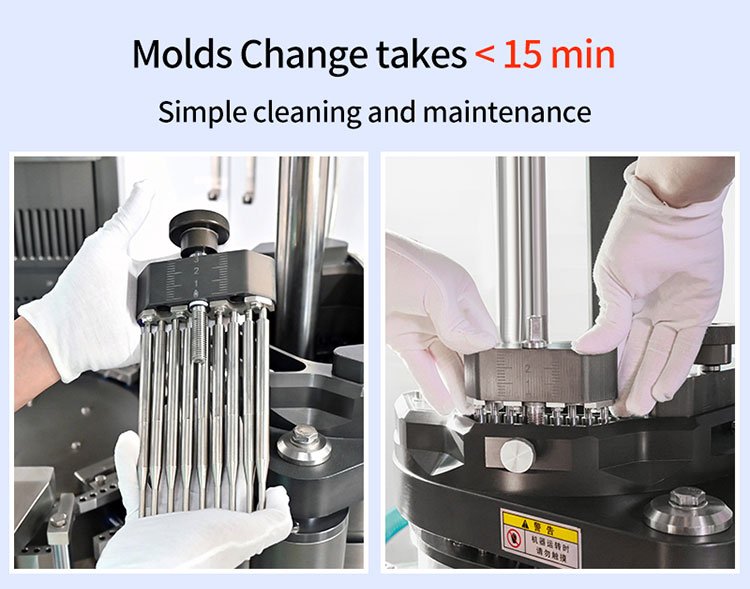

4. تصميم تغيير قالب التنسيق بدون أدوات خلال 15 دقيقة
في بيئات التصنيع التعاقدي ذات المزيج الإنتاجي العالي، يؤدي قضاء عدة ساعات في تبديل أجزاء التغيير بين أحجام الكبسولات المختلفة إلى تقليل ربحية المصنع بشكل مباشر.

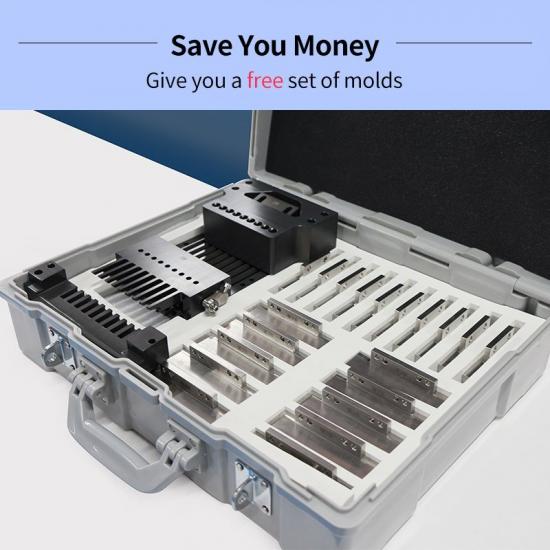

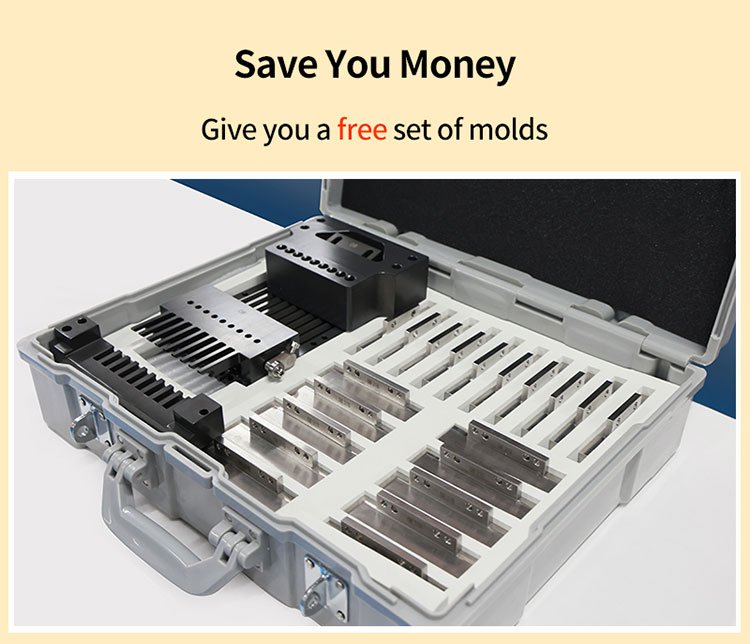

●الحل الميكانيكي:تستخدم مجموعة التنسيق — بما في ذلك حلقات القطاعات العلوية والسفلية، ومسارات مخزن الكبسولات، وكتل دبابيس الكبس — محاذاة دقيقة باستخدام دبابيس توجيه ومثبتات ميكانيكية سريعة التحرير.
●الفائدة التقنية:يمكن لمشغل واحد إكمال تغيير كامل لحجم التنسيق (من الحجم #00 إلى الحجم #5) خلال 15 إلى 20 دقيقة فقط دون الحاجة إلى أدوات معايرة متخصصة. تقلل هذه القدرة على التبديل السريع من وقت التوقف أثناء التغيير، مما يساعد منشأتك على الحفاظ على مرونة إنتاجية عالية.
5. المعادن الملامسة بالكامل من SUS316L وهندسة البنية المفتوحة للشرفة وفقًا لـ cGMP
يتطلب الالتزام بالمعايير التنظيمية الدولية آلات مصنوعة من مواد ممتازة غير تفاعلية تسهّل إجراءات التنظيف الشاملة والقابلة للتحقق.
●الحل الميكانيكي:تُصنع جميع المكونات التي تلامس مساحيق التركيبة أو الأغلفة الفارغة من الفولاذ المقاوم للصدأ SUS316L الطبي من الدرجة الطبية، بينما تُصنع الخزانة الخارجية من SUS304 عالي السماكة.
●الفائدة التقنية:تستخدم منطقة المعالجة تصميم شرفة نظيفًا مع لوحة قاعدة ملساء خالية من الفجوات. يلغي هذا التصميم المفتوح نقاط تجمع المواد، ويسمح بعمليات غسل سريعة بين دفعات الإنتاج، ويلبي بالكامل متطلبات التصميم الصحي لعمليات تدقيق FDA وEMA الأوروبية وFSSC 22000.
مصفوفة المواصفات الفنية: بيانات أداء NJP-1500D
لمساعدة مهندسي التحقق ومخططي المنشآت وفرق المشتريات الفنية أثناء اختيار المعدات، يوضح الجدول أدناه المعايير الأساسية للتصنيع والتشغيل الخاصة بـآلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D:
|
معلمة الأداء الفني |
مواصفات التصنيع Rich Packing NJP-1500D |
|
الحد الأقصى لطاقة الإنتاج |
حتى 90,000 كبسولة/ساعة (1,500 كبسولة/دقيقة) |
|
أحجام تنسيق الكبسولات القابلة للتطبيق |

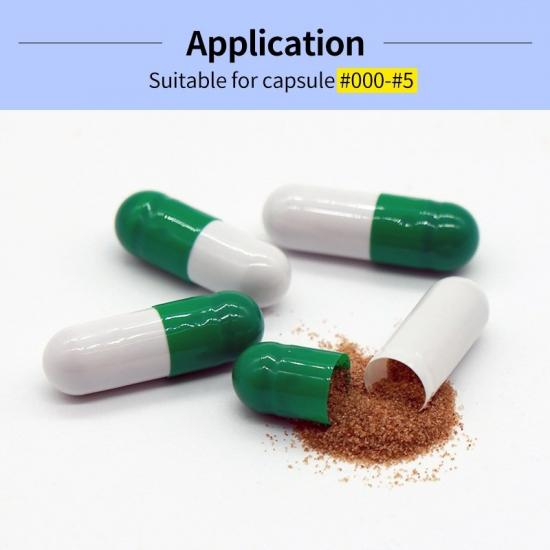

#00، #0، #1، #2، #3، #4، #5 (أغلفة الجيلاتين الصلب وHPMC النباتية) |
|
نطاق دقة وزن الجرعة |
ضمن ±1.5% |
|
معدل نجاح فصل الكبسولات |
99.9% (آلية فصل تفاضلية عالية التفريغ) |
|
هيكل القرص الدوار للفهرسة |
طاولة فهرسة دوارة حاصلة على براءة اختراع ومغلقة بالكامل بنسبة 100% |
|
بنية الأتمتة والتحكم |
صناعي Siemens PLC مقترن بشاشة HMI تعمل باللمس وملونة |
|
معدنية ملامسة للمنتج |
مطروق ممتاز فولاذ مقاوم للصدأ SUS316L (وفق معيار cGMP الصحي الكامل) |
|
إجمالي الطلب على الطاقة الكهربائية |
7.5 كيلوواط (تكوينات قياسية بجهد 380V / 220V ثلاثي الطور، 50/60Hz) |
إجمالي تكلفة الملكية (TCO) ودعم التحقق من غرف الأبحاث
عند الاستثمار في آلة تعبئة الكبسولات الأوتوماتيكية، يقوم التنفيذيون ذوو الخبرة في مجال الأدوية بتقييم إجمالي تكلفة الملكية (TCO) طويلة الأجل إلى جانب النفقات الرأسمالية الأولية. غالبًا ما تتكبد الآلات منخفضة التكلفة التي تفتقر إلى عزل قوي للمناطق أو تحكم دقيق في الجرعات نفقات متكررة مرتفعة، بما في ذلك هدر المادة الدوائية الفعالة بسبب اختلافات الوزن، وارتفاع معدلات إتلاف الأغلفة، والتأخيرات الطويلة أثناء عمليات تفتيش التحقق من غرف الأبحاث.
إن آلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D من Rich Packing تعمل على تحسين كفاءة رأس المال من خلال زيادة الإنتاجية بتمريرة واحدة وتقليل وقت التوقف أثناء تبديل المنتجات. ومن خلال الحفاظ على اختلافات وزن الجرعات ضمن هامش موثق قدره $\pm1.5\%$ والحفاظ على معدل فصل الكبسولات فوق 99.9%، يقلل النظام بشكل كبير من هدر التركيبات. وتعد هذه الحماية ذات قيمة خاصة عند التعامل مع المكونات الفعالة باهظة الثمن أو المستخلصات العشبية الحساسة.
بالإضافة إلى ذلك، يمكن أن يشكل إعداد الوثائق اللازمة لعمليات التدقيق التنظيمية من قبل جهات مثل إدارة الغذاء والدواء الأمريكية (US FDA)، أو وزارة الصحة الكندية، أو وكالات الأدوية الوطنية الأوروبية عبئًا كبيرًا على فرق الجودة الداخلية.

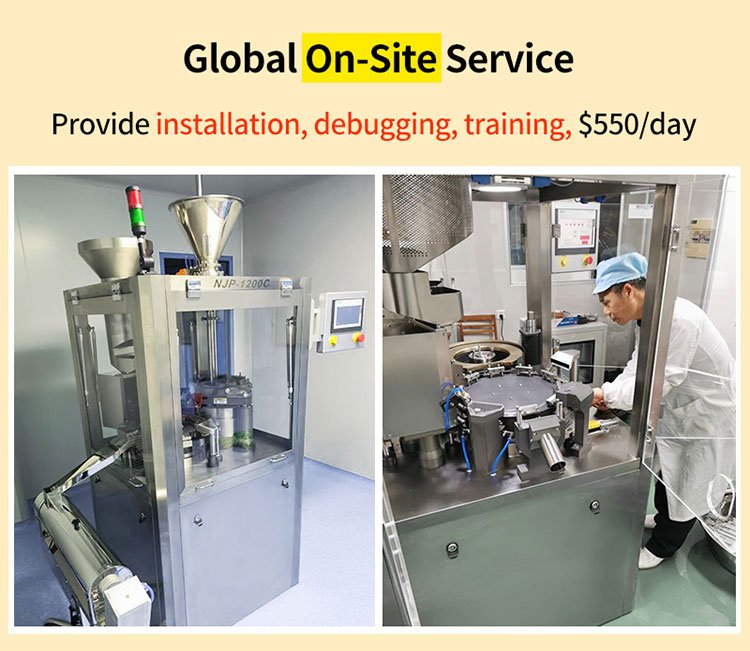

لتبسيط هذه العملية، يتم شحن كل نظام مباشرة من المصنع مع حزمة كاملة من وثائق التأهيل. ويشمل ذلك بروتوكولات شاملة باللغة الإنجليزية الأصلية لـ تأهيل التركيب (IQ)، وتأهيل التشغيل (OQ)، وتأهيل الأداء (PQ).
من خلال توفير بروتوكولات اختبار مُنسّقة مسبقًا لمعايرات المستشعرات، ودوائر الإيقاف الطارئ، والتحقق من دقة الجرعات، نساعدك على توفير رسوم استشارية كبيرة وتسريع طريقك نحو الإنتاج التجاري.
الملخص والدعوة إلى اتخاذ إجراء: تأمين أسعار مباشرة من المصنع
الـRich Packing آلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D تقدم حلاً موثوقًا وعالي الأداء لتغليف الجرعات الصلبة الحديثة. ومن خلال الجمع بين طاولة دوارة للفهرسة مغلقة بالكامل وحاصلة على براءة اختراع، وآلية جرعات بدبابيس كبس دقيقة من 5 مراحل، وأدوات كبسولات نباتية مضادة للكهرباء الساكنة، وتصميم شرفة مفتوح من SUS316L، تقضي هذه المنصة على المشكلات الشائعة في الصناعة مثل تسرب المسحوق، وتفاوت الجرعات، وبطء عمليات التغيير.
سواء كنت تقوم بتوسيع مصنع أدوية تجاري، أو ترقية منشأة تصنيع تعاقدي، أو زيادة إنتاج خط مكملات غذائية عالي الإنتاجية، فإن NJP-1500D توفر الموثوقية الهيكلية ودعم التحقق اللازمين للحفاظ على كفاءة المعدات الشاملة OEE بنسبة 92% أو أعلى عبر عملياتك.
الأسئلة الشائعة الفنية لفرق مشتريات غرف التنظيف
س1: كيف تحافظ NJP-1500D على كفاءة معدات تغليف الكبسولات OEE بأكثر من 92% في الإنتاج المستمر؟
الإجابة: تستخدم الـآلة تعبئة الكبسولات الأوتوماتيكية NJP-1500D طاولة دوارة للفهرسة مغلقة بالكامل وحاصلة على براءة اختراع تعزل كاميرات القيادة الداخلية والمحامل تمامًا عن المسحوق المحمول جوًا. وبالاقتران مع شبكة مستشعرات آلية ذات حلقة مغلقة، ومعدل فصل كبسولات بنسبة 99.9%، ونظام رفض الأعطال الآلي، فإنها تمنع الانحشار الميكانيكي والتوقفات الدقيقة الشائعة في الآلات القديمة ذات الأبراج المفتوحة.
س2: هل يمكن لآلة تعبئة الكبسولات الأوتوماتيكية هذه التعامل مع كبسولات HPMC العضوية النباتية الهشة دون تكسيرها؟
الإجابة: نعم، بالتأكيد. تتميز الآلة بمسارات فرز مصقولة كالمرآة، وأصابع توجيه لطيفة، ومعالجات سطحية من الكروم مضادة للكهرباء الساكنة في جميع مناطق تلامس الكبسولات. يضمن هذا المسار منخفض الاحتكاك توجيه كبسولات HPMC والبوليولان النباتية الهشة وفصلها وإغلاقها بسلاسة دون تقشر الحواف أو تشقق الجدران.
س3: ما المدة اللازمة لإجراء تغيير كامل لحجم تنسيق الكبسولة على NJP-1500D؟
الإجابة: بفضل تحديد موضع دبابيس التثبيت الدقيقة والمثبتات الميكانيكية سريعة التحرير، يمكن لفني واحد إكمال تغيير التنسيق الكامل — بما في ذلك القطاعات، ومسارات المجلات، وكتل دبابيس الكبس — خلال 15 إلى 20 دقيقة فقط دون الحاجة إلى أدوات معايرة متخصصة.
س4: كيف يمنع نظام الكبس ذي الخمس مراحل اختلافات وزن المسحوق؟
الإجابة: بدلاً من إجبار التركيبة على التحول إلى كتلة مضغوطة بضغطة ضغط سريعة واحدة، تضغط الآلة المسحوق تدريجيًا عبر خمس مراحل منفصلة. يسمح هذا الضغط التدريجي بخروج الهواء المحبوس بسلاسة، مما يوازن الكثافة عبر جميع فتحات الجرعات ويحافظ على اختلافات وزن التعبئة ضمن نطاق ±1.5% بدقة، حتى عند معالجة المستخلصات النباتية غير سهلة التدفق.
س5: ما مستندات التحقق التي يتم توفيرها لعمليات التدقيق الدوائية الدولية؟
الإجابة: تُشحن كل آلة مباشرة من المصنع مع حزمة كاملة للتحقق التنظيمي. وتشمل هذه الحزمة شهادة CE الكاملة، والمخططات الكهربائية، وسجلات تتبع المواد، وقوالب شاملة باللغة الإنجليزية الأصلية للتأهيل التركيبي (IQ)، والتأهيل التشغيلي (OQ)، وتأهيل الأداء (PQ).
