مقدمة عن خط إنتاج التغليف والتعبئة الكرتونية

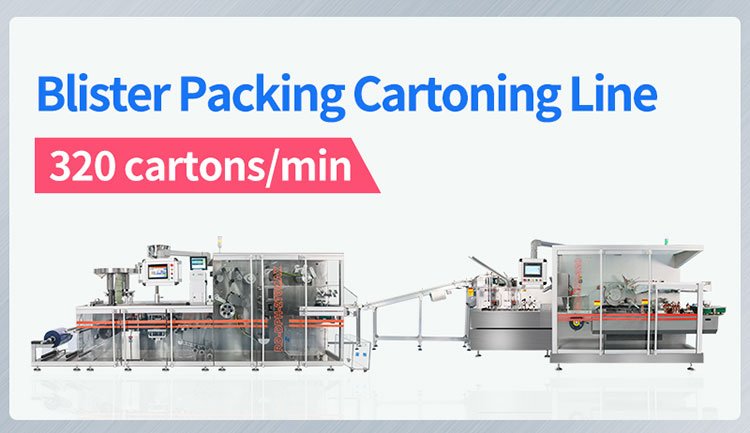

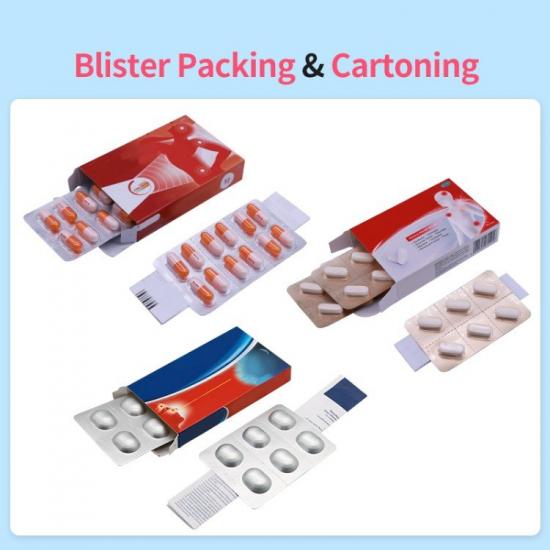

هذا نظام إنتاج مستمر عالي الأتمتة والتكامل، يُستخدم على نطاق واسع في الصناعات الدوائية، والأغذية، والأجهزة الطبية، والمكونات الإلكترونية، وغيرها من المجالات. وظيفته الرئيسية هي تعبئة المنتجات في عبوات نفطة، وتحميلها تلقائيًا في علب كرتونية خارجية، وإتمام سلسلة من العمليات اللاحقة مثل الختم، ووضع العلامات، والترميز. تكمن الميزة الأساسية لخط الإنتاج هذا في أتمتة وتكامله العاليين، مما يُحسّن كفاءة الإنتاج بشكل كبير، ويُقلل تكاليف العمالة، ويضمن جودة المنتج بشكل ثابت.

في صناعة الأدوية، خطوط تعبئة البثور تُعد معدات أساسية للتغليف الآلي للأدوية. ووفقًا للإحصاءات، تُمثل التغليفات البلازمية (blister packaging) ما يقارب 30% من سوق التغليف الدوائي العالمي، مع نموٍّ سنويٍّ مُستمر. لا تقتصر هذه الطريقة في التغليف على حماية الأدوية بفعالية فحسب، بل تُلبي أيضًا المتطلبات التنظيمية الصارمة، مثل تسلسل الأدوية وإمكانية تتبعها. في صناعة الأغذية، تلعب خطوط إنتاج التغليف البلازمي دورًا محوريًا، لا سيما في تغليف منتجات مثل الحلوى والمكملات الغذائية، حيث يتجاوز معدل استخدامها 40%. بالإضافة إلى ذلك، يزداد استخدام خطوط إنتاج التغليف البلازمي في صناعات الأجهزة الطبية والمكونات الإلكترونية، مُوفرةً حلول تغليف فعّالة وموثوقة.

مكونات خط إنتاج التغليف الكرتوني

يتكون نظام التعبئة والتغليف الذكي من وحدات وظيفية أساسية متعددة، كل منها مسؤولة عن مهام محددة، وتعمل معًا لتحقيق الأتمتة والكفاءة العالية طوال عملية الإنتاج بأكملها.

آلة تغليف الفقاعات

آلة تعبئة البثور هي نقطة البداية لخط الإنتاج، وهي مسؤولة عن إغلاق المنتجات داخل تجاويف البثور.

يعتمد مبدأ عملها على تسخين وتليين غشاء بلاستيكي أو رقائق ألومنيوم مُشكّلة على البارد لتشكيل تجاويف نفطة في قوالب عالية الدقة. ثم تُملأ المنتجات تلقائيًا في تجاويف الفقاعة وتُغلَق من خلال عملية لحام حراري. هذه العملية آلية للغاية، مما يضمن دقة التشكيل وجودة إحكام كل فقاعة. ووفقًا للإحصاءات، تحقق آلات التغليف بالنفط الأوتوماتيكية الحديثة دقة تشكيل تزيد عن 99.5%، ومعدلات نجاح إحكام تتجاوز 99%.

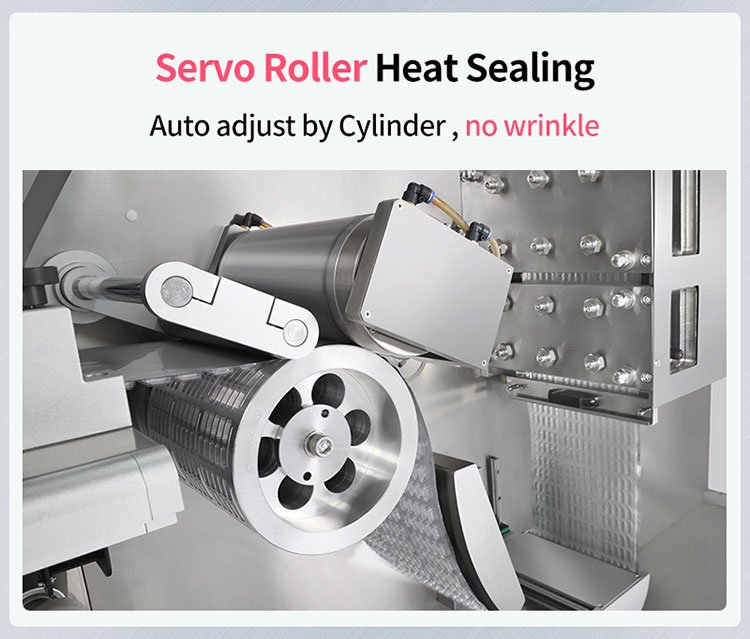

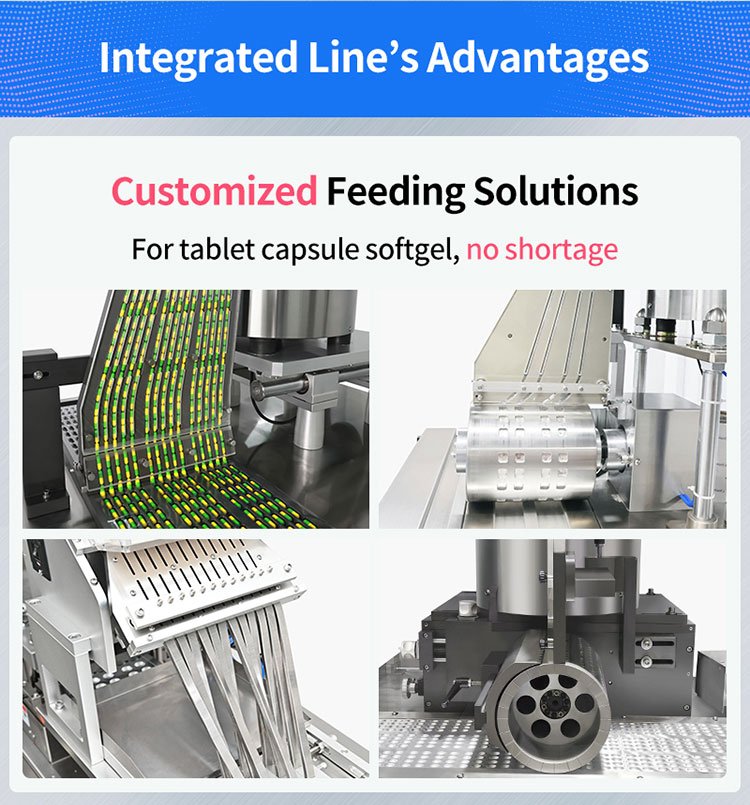

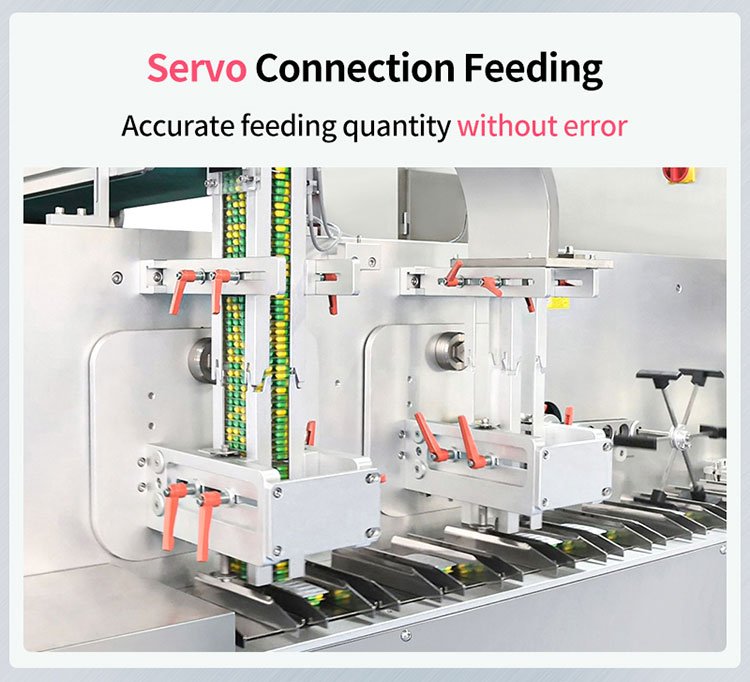

في آلة تعبئة الأكياس الدوائية، تُعد عملية التعبئة والإغلاق خطوةً أساسيةً لضمان جودة المنتج. تُعبأ المنتجات (مثل الأقراص والكبسولات وغيرها) بدقة في تجاويف الأكياس عبر أجهزة تعبئة آلية. تستخدم هذه الأجهزة عادةً أوعيةً اهتزازيةً أو ناقلات سككية لضمان الدقة والاتساق أثناء التعبئة. بعد التعبئة، تُغطى الأكياس بلفافة أخرى من رقائق الألومنيوم أو أي مادة أخرى قابلة للإغلاق الحراري، وتُغلق حراريًا على الغشاء البلاستيكي الأساسي تحت الحرارة والضغط، مما يُغلق المنتج داخل الأكياس. تتجاوز نسبة نجاح عملية الإغلاق في هذه العملية 99%، مما يمنع التلوث والتلف أثناء التعبئة بفعالية.

القطع والإخراج هما الخطوتان النهائيتان في آلة تعبئة الفقاعات الأسطوانية. وتتمثل المهمة الرئيسية في تقطيع صفائح أو شرائط الفقاعات المُشكَّلة والمختومة إلى وحدات تعبئة منفصلة، ثم نقلها بثبات إلى العملية التالية. تستخدم أجهزة القطع عادةً شفرات عالية الدقة لضمان دقة وجودة القطع.

نظام التفتيش والرفض

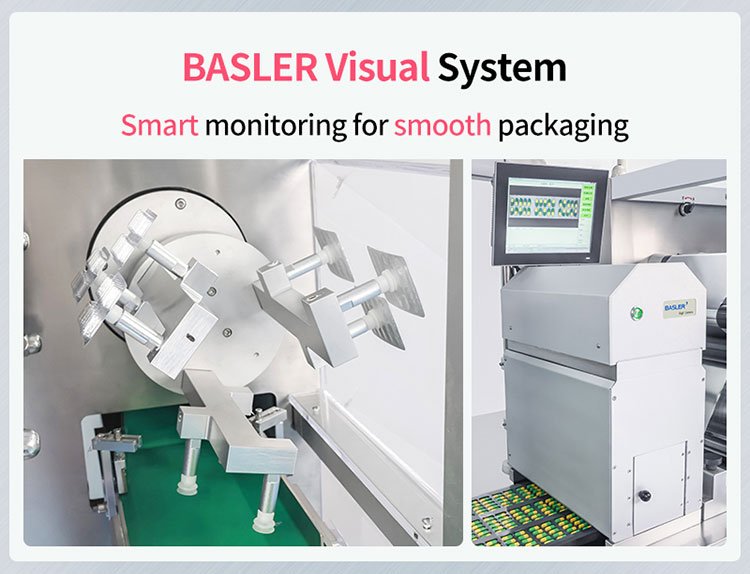

يُعد نظام التفتيش والرفض عنصرًا أساسيًا لضمان جودة المنتج. يستخدم هذا النظام أنظمة فحص بصرية وأجهزة استشعار لمراقبة المنتجات آنيًا أثناء الإنتاج. تشمل عناصر التفتيش الفقاعات الفارغة، والمنتجات المفقودة، والفقاعات المكسورة، والإغلاق غير السليم، بالإضافة إلى النشرات المفقودة، والفقاعات المفقودة، والكرتون غير المفتوح، والكرتون غير المُغلق جيدًا أثناء التعبئة. في حال اكتشاف أي منتجات معيبة، يرفضها النظام تلقائيًا. في بعض خطوط الإنتاج المتطورة، تصل دقة فحص نظام التفتيش والرفض إلى 0.01 مم، مع معدل رفض يتجاوز 99.99%، مما يضمن جودة المنتج النهائي بفعالية.

نظام النقل في خط تعبئة وتغليف البثور

يُعد نظام النقل جزءًا أساسيًا يربط بين وحدات مختلفة، وهو مسؤول عن نقل صفائح البثور من آلة تعبئة الكبسولات بالبثور إلى مدخل آلة التعبئة بالكرتون. وتتمثل وظيفته الرئيسية في ضمان التوجيه الصحيح، وانسيابية الحركة، ونقل البثور دون أي تلف أثناء النقل. يتضمن نظام النقل عادةً أجهزة رفض خطية، وناقلات خطية، وناقلات اتجاهية، وأجهزة تخزين عازلة.

يتكون نظام النقل من عدة مكونات رئيسية، يلعب كل منها دورًا مهمًا في ضمان استقرار النقل:

الناقل الخطي: هو المكون الأساسي لنظام النقل، وهو المسؤول عن نقل صفائح البثور من طرف إلى آخر. غالبًا ما تتميز الناقلات الخطية الحديثة بتصميمات معيارية لسهولة التركيب والصيانة، مع سرعات قابلة للتعديل حسب احتياجات الإنتاج.

مقلّب اتجاهي: يُستخدم لضبط اتجاه نقل صفائح البثور، مما يضمن دخولها بسلاسة إلى آلة التعبئة. عادةً ما تُشغّل المقلّبات الاتجاهية بمحركات سيرفو عالية الدقة، مما يُتيح ضبطًا سريعًا ودقيقًا للاتجاهات.

وحدة تخزين مؤقتة: أثناء عملية الإنتاج، تُخزّن وحدة التخزين المؤقت عددًا معينًا من صفائح الفقاعات مؤقتًا لضبط وتيرة الإنتاج. وهذا يُخفف بفعالية من حالات التوقف المفاجئ الناتجة عن عطل في المعدات أو تقلبات الإنتاج، ويضمن استمرارية تشغيل خط الإنتاج.

آلة التعبئة والتغليف الأوتوماتيكية

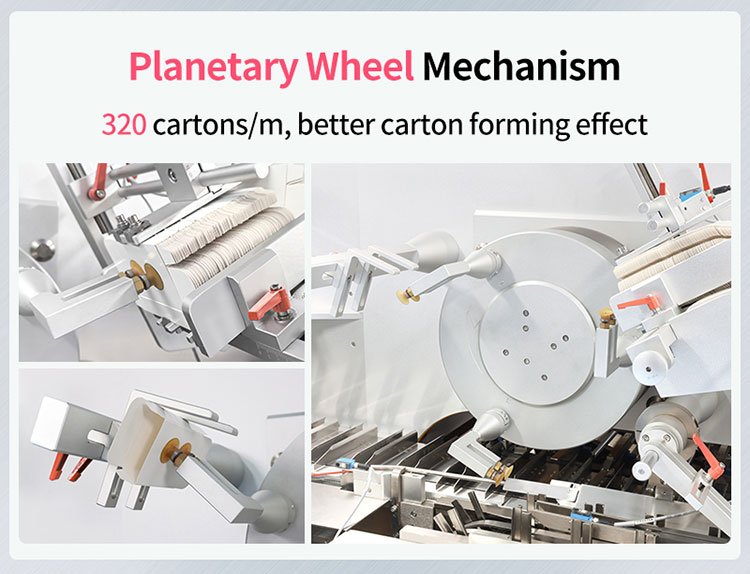

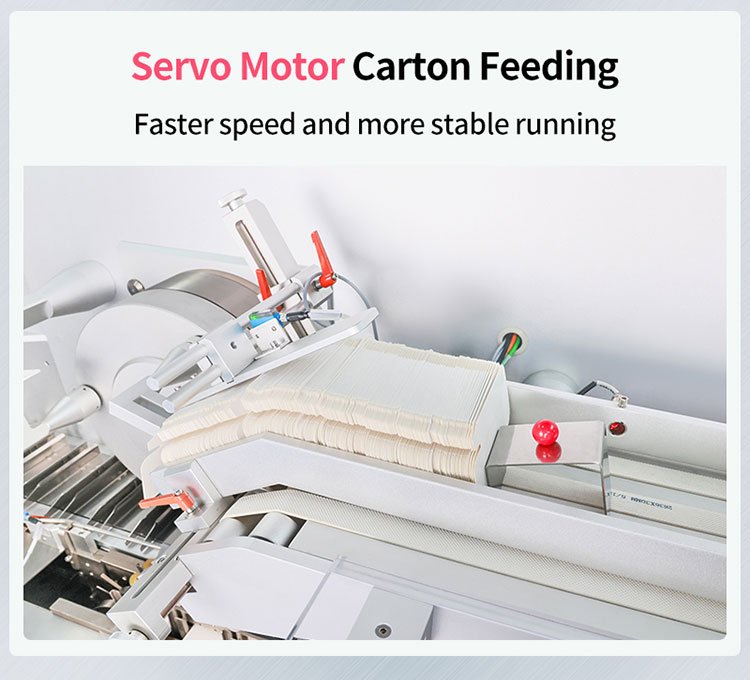

آلة التعبئة الأوتوماتيكية هي المُعدة الأساسية لخط الإنتاج، وهي مسؤولة عن تحميل صفائح البثور في الكراتين وإتمام عمليات مثل غلق الكراتين ووضع الملصقات عليها. تشمل وظائفها الرئيسية التقاط الكراتين وفتحها تلقائيًا، وإدخال النشرات، والتقاط صفائح البثور بدقة وتحميلها في الكراتين، وغلق أغطية الكراتين، ووضع الملصقات والرموز. تستخدم آلات التعبئة الأوتوماتيكية لدينا أنظمة محركات سيرفو كاملة وأنظمة تحكم في الحركة، مما يحقق سرعات تعبئة تتراوح بين 100 و300 كرتونة في الدقيقة، مع نسبة نجاح تتجاوز 99.98%. بالإضافة إلى ذلك، تُدمج بعض آلات التعبئة المتطورة وحدات فحص الوزن والرفض، مما يُتيح الكشف الفوري عن المنتجات المعيبة ورفضها، مما يُحسّن جودة المنتج بشكل أكبر.

نظام التحكم

يُعد نظام التحكم بمثابة العقل المدبر لخط إنتاج ماكينات التعبئة والتغليف بالنفطة بالكامل، وهو المسؤول عن تنسيق ومراقبة معلمات تشغيل جميع المعدات، مثل السرعة ودرجة الحرارة ومستوى الفراغ والموقع. يستخدم النظام واجهة تفاعلية بين الإنسان والآلة (HMI) لضبط المعلمات، ومراقبة حالة التشغيل، وتسجيل بيانات الإنتاج، وتشخيص الأعطال، وإدارة الوصفات. تتوافق أنظمة التحكم الحديثة عادةً مع معايير الصناعة 4.0، ويمكنها التكامل مع أنظمة SCADA/MES لجمع البيانات ومراقبتها. ووفقًا للإحصاءات، يمكن لخطوط إنتاج ماكينات التعبئة والتغليف بالنفطة المجهزة بأنظمة تحكم متقدمة تحقيق كفاءة إجمالية للمعدات (OEE) تزيد عن 85%، وهي نسبة أعلى بكثير من خطوط الإنتاج التقليدية.

مزايا خطوط إنتاج التغليف الكرتوني

تظهر خطوط تعبئة العبوات البلاستيكية مزايا كبيرة في كفاءة الإنتاج والفعالية من حيث التكلفة، مما يجعلها معدات لا غنى عنها في التصنيع الحديث.

تقليل هدر مواد التغليف

تضمن أنظمة التحكم الدقيقة والأداء الميكانيكي الممتاز دقة تشكيل الفقاعات، وثبات شد المواد، ودقة عمليات التعبئة. ووفقًا للإحصاءات، يمكن لخطوط الإنتاج المزودة بأنظمة تحكم متقدمة تقليل هدر مواد التغليف إلى أقل من 2%، مما يُحسّن بشكل كبير من استخدام المواد ويوفر تكاليف كبيرة للشركات مقارنةً بخطوط الإنتاج التقليدية.

انخفاض مخاطر تلوث المنتج

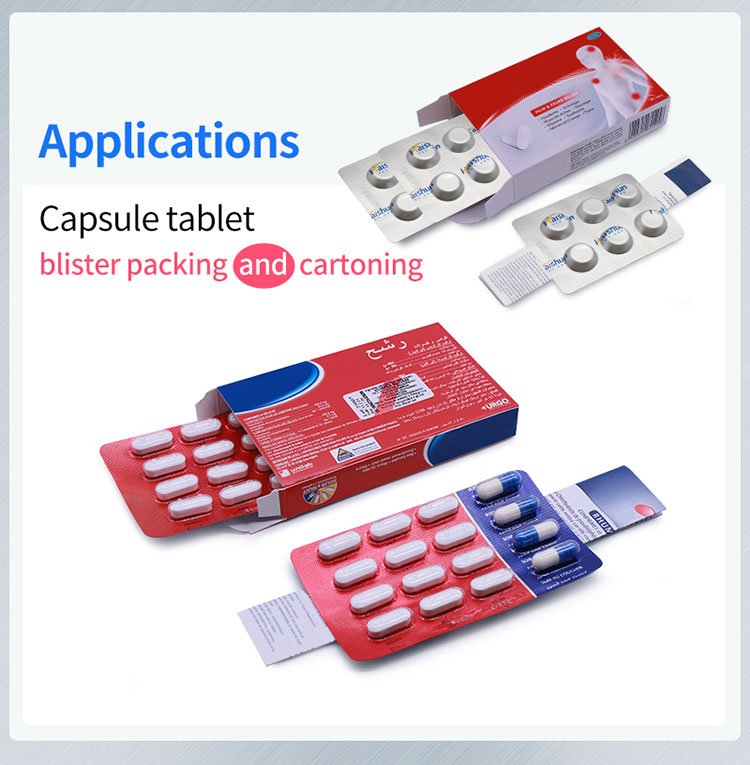

عادةً ما تُصمَّم خطوط إنتاج تغليف أقراص الكبسولات في عبوات كرتونية مغلقة أو تُقلِّل من نقاط التلامس بين الإنسان والآلة، من خلال عمليات مُتحكَّم فيها تتوافق مع متطلبات cGMP وFDA وUL وHACCP وغيرها. يُقلِّل هذا التصميم بفعالية من خطر تلوث المنتج أثناء التعبئة، وهو أمر بالغ الأهمية في صناعات الأدوية والأغذية. على سبيل المثال، في تعبئة الأدوية، تضمن إجراءات مثل العد الدقيق، والفحص داخل العبوات، وإدخال النشرات، والتسلسل، والتتبع سلامة الدواء وامتثاله للمعايير.

مرونة إنتاجية ممتازة

من خلال استبدال القوالب وضبط المعلمات، يمكن لخط الإنتاج التكيف مع منتجات بمواصفات وأشكال وأحجام مختلفة من الكراتين. على سبيل المثال، يمكن لخطوط الإنتاج المتطورة تعديل المعلمات جزئيًا عبر الإنترنت دون الحاجة إلى تغيير القوالب، مما يُحسّن مرونة وكفاءة الإنتاج بشكل كبير. تُلبي هذه الطريقة الإنتاجية المرنة احتياجات الإنتاج المتنوعة للمؤسسات، وتُغيّر مواصفات المنتجات بسرعة، وتتكيف مع تغيرات السوق.

تتبع البيانات وإدارتها بشكل قوي

أنظمة التحكم الحديثة آلة تعبئة أقراص الدواء في صناديق يوفر خط الإنتاج بيانات تفصيلية حول فعالية المعدات الإجمالية (OEE)، وإحصاءات الإنتاج، وتحليل فترات التوقف، وتقارير سجلات الدفعات، وغيرها. لا توفر هذه البيانات دعمًا قويًا لإدارة إنتاج عبوات التغليف فحسب، بل توفر أيضًا قاعدة بيانات متينة لتحسين الكفاءة وتتبع الجودة. على سبيل المثال، من خلال تحليل البيانات، يمكن لشركات الأدوية تحسين خطط الإنتاج، وتحسين استخدام المعدات، وخفض تكاليف الإنتاج. بالإضافة إلى ذلك، يدعم تكامل البيانات المراقبة والتشخيص عن بُعد. يمكن للفنيين الاطلاع على حالة تشغيل خط الإنتاج في الوقت الفعلي عبر الشبكة وتقديم الدعم الفني في الوقت المناسب.
