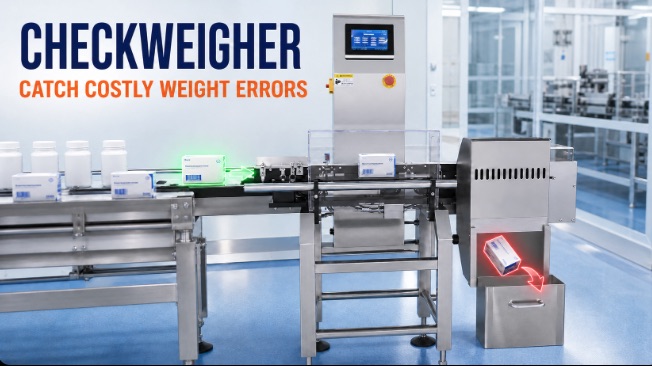

يمكن أن تبدو زجاجة الدواء المختومة مكتملة ومع ذلك تكون ناقصة التعبئة. قد تفتقد العبوة الكرتونية النهائية نشرة أو بطاقة شريطية، بينما قد تحتوي الأكياس على كمية أقل من المنتج مما هو مقصود. عند سرعة الإنتاج، يصعب العثور على هذه الأخطاء من خلال الفحوصات البصرية وحدها، وقد تؤدي إلى إعادة العمل والشكاوى والتحقيقات في الدُفعات.
تساعد آلة فحص الوزن في تحديد هذه المشكلات من خلال وزن كل عبوة أثناء تحركها عبر الخط. وتقارن الوزن المقاس بالحدود المحددة مسبقًا وتزيل العبوات التي تقع خارج النطاق المقبول. في خطوط تعبئة الأدوية، يمكن إجراء الفحص بعد العد أو التعبئة أو الإغلاق أو التغليف بالكرتون، حسب ما يحتاج إلى التحقق منه.
تكشف الآلة انحرافات الوزن، وليس سببها الدقيق. ويمكنها الإشارة إلى وجود مكوّن مفقود فقط عندما يكون الفرق كبيرًا بما يكفي للقياس بشكل موثوق. لذلك، تعمل عملية فحص الوزن جنبًا إلى جنب مع أنظمة العد والرؤية وكشف المعادن بدلًا من استبدالها.
آلة فحص الوزن هي نظام آلي لفحص الوزن يُثبت داخل خط إنتاج أو تغليف. بخلاف الميزان الثابت الذي يتطلب من المشغل إيقاف المنتج ووزنه، تقيس آلة فحص الوزن داخل الخط العبوات الفردية أثناء تحركها. ثم تصنف كل نتيجة على أنها مقبولة أو ناقصة الوزن أو زائدة الوزن.
تسلسل الفحص الأساسي بسيط:
تباعد المنتجات → الوزن الديناميكي → معالجة الإشارة → مقارنة حدود السماح → القبول أو الرفض
يحتوي النظام النموذجي على ناقل إدخال يقوم بتباعد المنتجات وتثبيتها، وناقل وزن مثبت على خلية حمل، ووحدة تحكم تقيّم الإشارة، وجهاز رفض. عندما تتجاوز العبوة الحد الأعلى أو الأدنى المعتمد، تزيل آلية الرفض العبوة من تدفق الإنتاج.
يقيس النظام الوزن الإجمالي للعبوة عند نقطة تركيبه. قد يشمل قياس الزجاجة الحاوية والدواء والغطاء، بينما قد يشمل قياس العبوة الكرتونية أيضًا البطاقات الشريطية والنشرة. إذا أدى مكوّن مفقود أو إضافي إلى فرق قابل للقياس، يمكن رفض العبوة. ومع ذلك، لا تقوم الآلة بعدّ الأقراص مباشرة ولا تحدد أي مكوّن تسبب في الانحراف.
لذلك تعتمد أفضل نقطة تركيب على هدف الفحص. يمكن لوحدة موضوعة بعد التعبئة أو العد اكتشاف الأخطاء مبكرًا، بينما يمكن لوحدة مثبتة بعد التغليف بالكرتون فحص اكتمال العبوة النهائية. في كلتا الحالتين، تتمثل وظيفتها الأساسية في إجراء فحص وزن مستمر ومنع العبوات خارج النطاق من مواصلة التحرك على الخط.
يجب على آلة فحص الوزن الديناميكية الحصول على قراءة وزن مستقرة خلال الوقت القصير الذي تعبر فيه العبوة ناقل الوزن. لذلك تعتمد النتائج الدقيقة على حركة المنتج المتحكم بها وكذلك حساس الوزن.
ينشئ ناقل الإدخال مسافة ثابتة بين العبوات بحيث يشغل منتج واحد فقط قسم الوزن في كل مرة. تساعد القضبان الإرشادية أو الأحزمة الجانبية في إبقاء الزجاجات الطويلة والعبوات الكرتونية الضيقة في وضع مستقيم. إذا تداخلت عبوتان أو لامستا بعضهما أو ارتدتا أثناء دخولهما إلى حزام الوزن، فلن تمثل النتيجة أيًا من العبوتين بشكل صحيح.
أثناء تحرك العبوة عبر ناقل الوزن، تحول خلية الحمل القوة المطبقة إلى إشارة كهربائية. تقوم وحدة التحكم بترشيح الإشارة وحساب الوزن ومقارنته بالحدين الأدنى والأعلى المخزنين في وصفة المنتج.
تستمر العبوة الواقعة ضمن نطاق القبول في الاتجاه اللاحق. أما العبوة الأقل من الحد الأدنى فتصنف ناقصة الوزن، بينما تصنف العبوة الأعلى من الحد الأعلى زائدة الوزن. لا يثبت تقسيم الميزان المعروض وحده قدرة الآلة على اكتشاف عيب محدد بسرعة الإنتاج. وتعد قابلية التكرار مع العبوة الحقيقية وسرعة الناقل وبيئة المصنع أكثر أهمية.
يتتبع نظام رفض آلة فحص الوزن الموثوق العبوة الفاشلة حتى نقطة الرفض ويفعّل نفثًا هوائيًا أو دافعًا أو محول اتجاه أو آلية إسقاط أو جهازًا آخر مناسبًا للعبوة. يمكن للعبوة الكرتونية الصلبة تحمل إجراء رفض مختلف عن الزجاجة غير المستقرة أو الكيس خفيف الوزن.
في الإنتاج الدوائي الخاضع للرقابة، يمكن أن تتضمن عملية الرفض أيضًا حساس تأكيد وصندوق تجميع قابلًا للقفل. تساعد هذه الميزات في إثبات إزالة العبوة الصحيحة ومنع عودة المنتجات المرفوضة إلى التدفق المقبول. وبحسب تكوين النظام، يمكن أن تتضمن سجلات الإنتاج أعداد العبوات المقبولة والمرفوضة ومتوسط الوزن واتجاهات الوزن لكل دفعة.

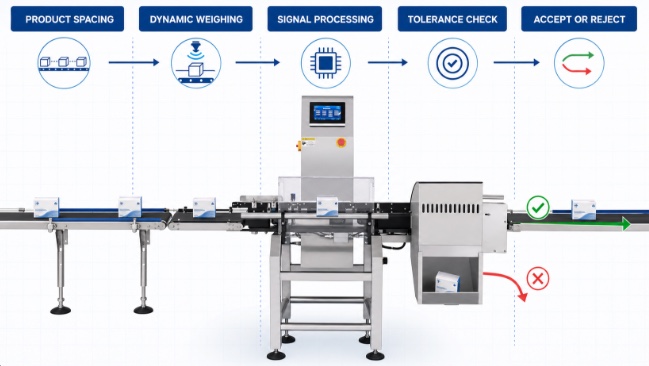

مبدأ عمل آلة فحص الوزن من تباعد المنتجات إلى الرفض التلقائي
يمكن لآلة فحص الوزن اكتشاف الخطأ فقط عندما يغير وزن العبوة المقاس بما يكفي لتجاوز حد تم التحقق منه. لذلك تختلف قدرة الاكتشاف العملية حسب المنتج ومواد التغليف وموضع الخط والتباين الطبيعي في الوزن.
بعدآلة عد الأقراص والكبسولات، يمكن لآلة فحص الوزن تحديد الزجاجات التي تكون أخف أو أثقل بشكل قابل للقياس من المتوقع. قد تنتج القراءة المنخفضة عن أقراص أو كبسولات أو منتج مفقود، بينما قد تشير القراءة المرتفعة إلى زيادة التعبئة أو وجود مكوّن إضافي.
تظل النتيجة قرارًا يعتمد على الوزن الإجمالي، وليست عملية عد ثانية. قد تتداخل الاختلافات في الزجاجة الفارغة والغطاء والملصق ووحدات الجرعة الفردية مع وزن قرص مفقود واحد. لذلك يجب اختبار زجاجات عينات تمثل أصغر عيب مطلوب اكتشافه بسرعة الخط الطبيعية قبل قبول ادعاء الكشف.
في خطوط تغليف الشرائط، يمكن إجراء فحص الوزن على بطاقة شريطية فردية أو بعد التغليف بالكرتون. يمكن للفحص المبكر تقليل هدر العبوات الكرتونية والنشرات، بينما يوفر فحص العبوة الكرتونية النهائية تقييمًا أكثر اكتمالًا للعبوة النهائية. قد تشير العبوة الكرتونية الخفيفة إلى بطاقة شريطية أو نشرة مفقودة إذا تجاوز الفرق التباين الطبيعي للعبوة.
بالنسبة للأكياس وعبوات العصا، يمكن لفحص الوزن اكتشاف النقص والزيادة القابلين للقياس في التعبئة. ويمكنه أيضًا المساعدة في العثور على كيس مفقود في عبوة متعددة. تتطلب العبوات غير المستقرة أو المرنة نقلًا متحكمًا به إلى حزام الوزن لأن الطي والهواء المحبوس وعدم ثبات الاتجاه قد يقللان من قابلية التكرار.
لا يمكن للوزن وحده تأكيد هوية المنتج أو جودة الطباعة أو سلامة الإغلاق أو لون القرص أو نوع المكوّن المفقود. كما لا يمكنه اكتشاف التلوث المعدني. تتطلب هذه المهام ضوابط أخرى مثل نظام الرؤية أو اختبار التسرب أو فحص الرموز أوكاشف المعادن الدوائيإن خطة الفحص القوية تسند كل خطر إلى التقنية التي يمكنها قياسه فعليًا.
يجب أن يبدأ الاختيار بالعيب الذي يجب اكتشافه، وليس بأعلى سرعة معلنة أو أصغر زيادة وزن معروضة. كما يجب أن تعمل الآلة مع معدات الفحص والتغليف الأخرى المحيطة بها.
|
النظام |
الفحص الأساسي |
النتيجة النموذجية |
القيد الرئيسي |
|
جهاز فحص الوزن |
الوزن الإجمالي للعبوة |
نقص التعبئة أو زيادة التعبئة أو مكوّن مفقود يؤدي إلى اختلاف قابل للقياس في الوزن |
لا يحدد السبب الدقيق للانحراف |
|
آلة عدّ الأقراص والكبسولات |
عدد الأقراص أو الكبسولات التي تم صرفها |
عدد غير صحيح من القطع أثناء تعبئة الزجاجات |
لا يتحقق من الوزن الإجمالي أو اكتمال العبوة النهائية |
|
كاشف المعادن |
تلوث يمكن اكتشافه بالمعادن الحديدية أو غير الحديدية أو الفولاذ المقاوم للصدأ |
تلوث معدني يتجاوز الحساسية المعتمدة |
لا يفحص الوزن أو الطباعة أو المكوّنات غير المعدنية المفقودة |
|
الفحص البصري |
وجود مرئي أو موضع أو شكل أو لون أو رمز أو خصائص الملصق |
عناصر مرئية مفقودة أو غير محاذاة وعيوب الطباعة |
يقتصر على الخصائص التي يمكن للكاميرا رؤيتها وتم تكوينها لفحصها |
هذه الأنظمة متكاملة فيما بينها. على سبيل المثال، تتحكم آلة العدّ في عدد الأقراص التي تدخل الزجاجة، ويفحص فحص الوزن الإجمالي الناتج، بينما يعالج الفحص البصري أو فحص المعادن المخاطر التي لا يستطيع الوزن كشفها.

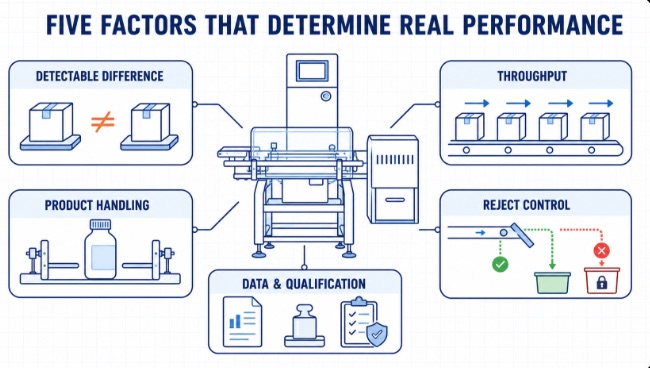

1. فرق الوزن القابل للاكتشاف:حدد أصغر عيب يجب اكتشافه. قم بقياس التباين الطبيعي في المنتج والعبوة والغطاء والنشرة والمكونات الأخرى قبل ضبط نطاق القبول.
2. معدل الإنتاج وتباعد المنتجات:أكد عدد العبوات المطلوب في الدقيقة والفجوة المتاحة بين المنتجات. السرعة الأعلى تترك وقتًا أقل لتحقيق الاستقرار ووزن كل عبوة.
3. التعامل مع العبوات والبيئة:ضع في الاعتبار ثبات الزجاجة وسلوك العبوات المرنة ونقلات السيور الناقلة واهتزاز الأرضية وحركة الهواء. قد تكون هذه العوامل أهم من دقة خلية الحمل الاسمية.
4. التحكم في الرفض:طابق جهاز الرفض مع العبوة، ثم حدد تأكيد الرفض والوصول إلى الحاوية وظروف الإنذار والاستجابة لفقدان الهواء المضغوط أو امتلاء حاوية الرفض.
5. البيانات والتأهيل:حدد الوصول إلى الوصفات وتقارير الدُفعات وسجلات المعايرة والنسخ الاحتياطية ومسارات التدقيق والاتصال بأدوات التحكم في الخط وفقًا لنظام جودة الموقع.
بالنسبة لتصنيع الأدوية في الولايات المتحدة، يتطلب 21 CFR 211.68 أن تتم معايرة المعدات الآلية المستخدمة في تعبئة الأدوية وفحصها أو التحقق منها بشكل روتيني ضمن برنامج مكتوب، مع الاحتفاظ بالسجلات. الدرس العملي هو أنه ينبغي اختيار النظام مع طريقة اختباره ووثائقه وفحوصات الأداء الدورية الخاصة به، وليس كميزان ناقل منفصل.
يمكن لشركة Rich Packing إعدادجهاز فحص وزن عالي الدقةكمحطة فحص مستقلة أو دمجه فيخط تعبئة دوائي أوسع. يجب أن يعتمد تصميم الخط على عينات العبوات الفعلية ومعدل الإنتاج المطلوب وحدود الفحص ومنطق الرفض المقصود.
يحوّل جهاز فحص الوزن وزن العبوة إلى قرار قبول أو رفض آلي بسرعة الإنتاج. وتأتي قيمته من اكتشاف الانحرافات القابلة للقياس بشكل متسق، وإزالة العبوات غير المطابقة، وإنتاج سجلات تدعم التحكم في العملية.
تكون الآلة فعالة فقط عندما تتوافق حدودها مع التباين الحقيقي للعبوة ويتوافق موضعها مع العيب الذي يتم فحصه. عند استخدامها إلى جانب العدّ والفحص البصري وكشف المعادن واختبارات الأداء الموثقة، يصبح فحص الوزن خطوة مركزة لمراقبة الجودة بدلًا من وعد غير مدعوم بأن آلة واحدة يمكنها فحص كل المخاطر.
الأسئلة الشائعة
عادةً ما يزن الميزان العادي عنصرًا ثابتًا ويعتمد على المشغّل لوضعه وقراءة الوزن وإزالته. أما ميزان فحص الوزن المدمج في خط الإنتاج فيزن المنتجات أثناء حركتها، ويقارن كل نتيجة بالحدود المحددة مسبقًا، ويمكنه رفض العبوة التي تكون خارج النطاق تلقائيًا دون إيقاف الإنتاج العادي.
فقط عندما يؤدي القرص المفقود إلى فرق في الوزن أكبر من مجموع التفاوتات الناتجة عن الأقراص والزجاجة والغطاء وعملية الوزن. والطريقة الصحيحة هي تشغيل عينات اختبار بسرعة الإنتاج العادية والتأكد من إمكانية الاكتشاف المتكرر قبل الاعتماد على حد رفض لقرص واحد.
قم بتركيبه في المكان الذي يصبح فيه العيب المستهدف قابلاً للقياس لأول مرة. بعد العد أو التعبئة، يمكنه رفض الأخطاء قبل استخدام المزيد من مواد التغليف. بعد وضع الأغطية أو التغليف في علب، يمكنه تقييم عبوة أكثر اكتمالًا. تستخدم بعض خطوط الإنتاج أكثر من نقطة فحص واحدة لمخاطر مختلفة.
لا توجد قيمة دقة موحدة للجميع. يجب أن يفصل النظام بشكل موثوق بين العبوات المقبولة وأصغر عيب محدد عند سرعة خط الإنتاج المطلوبة. وينبغي تضمين استقرار المنتج وتفاوت وزن العبوة الفارغة والظروف البيئية وقابلية التكرار في تقييم الأداء.
ليس دائمًا. يجب أن يستند القرار إلى تقييم مخاطر المنتج والعملية. يكون ميزان فحص الوزن أكثر قيمة عندما يوفر وزن العبوة طريقة موثوقة لتحديد النقص في التعبئة أو زيادة التعبئة أو المكونات المفقودة، وعندما يوفر الفحص المستمر تحكمًا أفضل من أخذ العينات وحده.
المراجع
1. OIML R 51-1: أجهزة الوزن الأوتوماتيكية أثناء الالتقاط، الجزء 1—المتطلبات المترولوجية والفنية—الاختبارات. المنظمة الدولية للمترولوجيا القانونية.
https://www.oiml.org/en/files/pdf_r/r051-1-e06.pdf/@@download/file/R051-1-e06.pdf
2. NIST Handbook 44—2026: المواصفات والتفاوتات والمتطلبات الفنية الأخرى لأجهزة الوزن والقياس. المعهد الوطني للمعايير والتكنولوجيا.
