آلة تعبئة الأقراص الفقاعية بلوحة أسطوانية ذات سيرفو كامل: دقة أعلى، إنتاج أكبر، وتعبئة أكثر ذكاءً

مع استمرار نمو الطلب العالمي على المنتجات الصيدلانية، يواجه المصنعون تحديًا متزايدًا لتحقيق إنتاجية أعلى مع الحفاظ على جودة تغليف متسقة. وقد أدى هذا الطلب إلى تسريع تطوير آلات تعبئة البليستر ذات اللوح الدوار عالية السرعة للإنتاج واسع النطاق والمستمر.

ومع ذلك، فإن هذا يجلب تحديات تقنية جديدة. فعندما تعمل محطات متعددة بسرعات عالية، يمكن حتى للانحرافات الطفيفة في التوقيت أو تحديد الموضع أن تؤثر على جودة التغليف النهائية.

إذًا، كيف يمكن لآلة تغليف البليستر تحقيق أداء عالي السرعة وتحكم عالي الدقة في الوقت نفسه؟ تكمن الإجابة في دمج نظام تحكم كامل بمحركات مؤازرة، والذي يحول الآلة من هيكل ميكانيكي تقليدي إلى حل تغليف ذكي عالي التنسيق.

تستكشف هذه المقالة كيف تُمكّن تقنية المحركات المؤازرة آلات تغليف البليستر ذات اللوح الدوار من تحقيق دقة أكبر وأداء أكثر موثوقية أثناء الإنتاج عالي السرعة.

تطبيقات آلة تعبئة البليستر

1. النوعان الرئيسيان لآلات تغليف البليستر

تُعد آلة تغليف البليستر من المعدات الأساسية في صناعات الأدوية والرعاية الصحية، وهي مصممة لتغليف مواصفات مختلفة من الأقراص والكبسولات والحقن والقوارير، بالإضافة إلى الأجهزة والحلويات والسجائر الإلكترونية والمحاقن القابلة للاستخدام مرة واحدة وغيرها من المواد.

من حيث الهيكل، تنقسم آلات تغليف البليستر بشكل رئيسي إلى فئتين: آلات تغليف البليستر ذات اللوح المسطح وآلات تغليف البليستر ذات اللوح الدوار. يمثل هذان النوعان من الآلات المسارين التقنيين الأساسيين في تغليف البليستر الحديث، حيث يخدم كل منهما احتياجات إنتاج مختلفة.

1.1 آلة تغليف البليستر ذات اللوح المسطح

تعتمد آلة تغليف البليستر ذات اللوح المسطح على عملية حركة متقطعة. أثناء الإنتاج، يتحرك قالب التشكيل ولوح الإغلاق عموديًا لإكمال تشكيل البليستر والإغلاق الحراري ضمن دورة توقف وتشغيل. يوفر وضع التشغيل المتقطع هذا وقتًا كافيًا للتشكيل والإغلاق، مما يجعله مناسبًا للمنتجات التي تتطلب ضغط تشكيل أعلى.

الميزات الرئيسية:

    ♦ ضغط تشكيل عالٍ، مما ينتج تجاويف بليستر محددة الشكل مع اتساق ممتاز في الشكل.

    ♦ جودة إغلاق حراري موثوقة بسبب الضغط المتساوي المطبق بواسطة لوح الإغلاق المسطح.

    ♦ قدرة جيدة على التكيف مع أعماق البليستر المختلفة وأحجام المنتجات المختلفة.

التطبيقات:

تُستخدم آلة تعبئة البليستر ذات اللوح المسطح على نطاق واسع للإنتاج بكميات صغيرة ومتوسطة، ومتطلبات التشكيل العميق، والمنتجات الحساسة مثل المحاقن والأمبولات التي تتطلب معالجة دقيقة أثناء التغليف. وهي مناسبة بشكل خاص للمصنعين الذين يعطون الأولوية لجودة التغليف أو تشكيل التجاويف العميقة أو مرونة الإنتاج على حساب تحقيق أقصى إنتاجية.

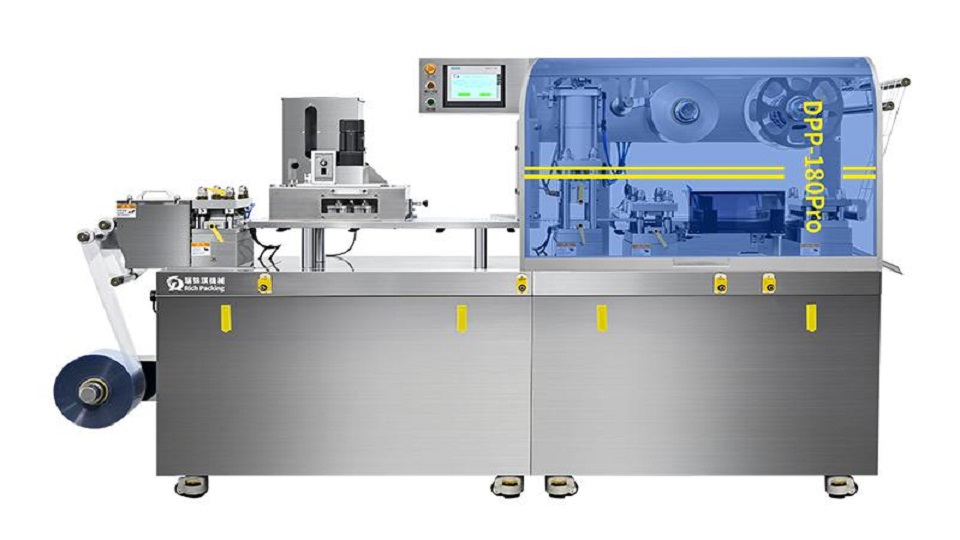

آلة تغليف البليستر ذات اللوح المسطح DPP-180Pro

1.2 آلة تغليف البليستر ذات اللوح الدوار

تجمع آلة تغليف البليستر ذات اللوح الدوار بين محطة إغلاق دوارة ومحطة تشكيل ذات لوح مسطح. أثناء الإنتاج، يتم تغذية PVC بشكل مستمر وتشكيله عبر نظام التشكيل، حيث يتشكل الغشاء تدريجيًا إلى تجاويف بليستر موحدة دون حركة بدء وتوقف متكررة. بعد التشكيل، تُنقل المادة إلى محطة الإغلاق الدوارة، حيث يتحكم نظام الإغلاق المؤازر في الحرارة والضغط لربط رقائق الألومنيوم بالبليستر. يتيح تصميم الحركة الهجين هذا تشغيلًا مستقرًا عالي السرعة.

الميزات الرئيسية:

    ♦ تشكيل مستمر عالي السرعة، مما يحسن كفاءة الإنتاج.

    ♦ نقل مستقر للمواد، مما يضمن حركة سلسة وتقليل التشوه.

    ♦ قدرة إنتاجية أعلى، مما يجعلها مناسبة للإنتاج واسع النطاق.

التطبيقات

تُستخدم آلات تغليف البليستر ذات اللوح الدوار على نطاق واسع في الصناعات التي تتطلب إنتاجية عالية وإنتاجًا مستمرًا، بما في ذلك تغليف الأقراص والكبسولات الصيدلانية على نطاق واسع وخطوط تغليف البليستر القياسية ذات عمليات التصنيع الطويلة والمتكررة. وهي مثالية بشكل خاص للمصنعين الذين يركزون على كفاءة الإنتاج الضخم والإنتاج المستقر وخطوط التغليف الأوتوماتيكية عالية السرعة.

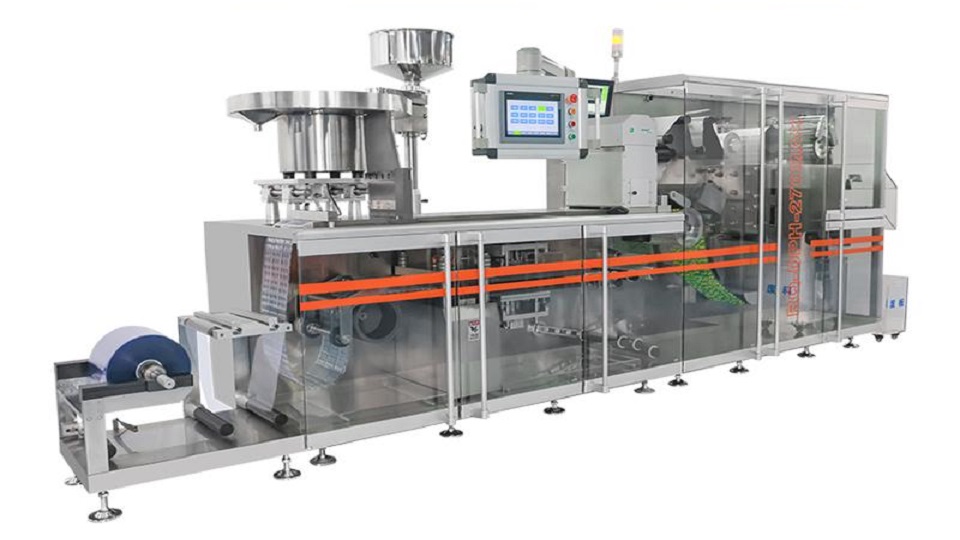

آلة تغليف البليستر ذات اللوح الدوار DPH-270Max

1.3 الاختلافات الرئيسية

2. التحكم الدقيق: أكبر تحدٍ لآلة تعبئة البثور ذات البكرات عالية السرعة

بينما تظل آلات تعبئة البثور ذات الألواح المسطحة حلاً موثوقًا للعديد من التطبيقات الدوائية، فقد أدى الطلب المتزايد على السعة الأعلى إلى دفع الصناعة نحو آلات تعبئة البثور ذات الألواح الدوارة، والتي توفر إنتاجية أعلى بكثير. ومع ذلك، فإن تحقيق سرعة أعلى يؤدي أيضًا إلى تحدٍ جديد: الحفاظ على التزامن والدقة والاتساق عبر كل محطة تشغيل.

2.1 السرعة العالية تعني أكثر من مجرد إنتاجية أعلى

للوهلة الأولى، تبدو ميزة آلة تعبئة البثور ذات الألواح الدوارة واضحة: سرعة الإنتاج الأعلى تعني إنتاجية أكبر. وبالمقارنة مع آلات الألواح المسطحة، يقلل هيكل التشكيل المستمر بالبكرات من الحركة المتقطعة، مما يمكّن المصنعين من تعبئة عدد أكبر بكثير من الأقراص أو الكبسولات خلال نفس وقت الإنتاج.

ومع ذلك، فإن السرعة العالية تتجاوز بكثير كونها مسألة إنتاجية. مع زيادة سرعة الآلة، يكون لدى كل محطة وقت أقل لإكمال عمليتها، ويصبح هامش الخطأ أضيق بشكل متزايد. وما يبدو كأنه مجرد زيادة في الإنتاج يفرض في الواقع متطلبات أعلى بكثير على التحكم في حركة الآلة، ودقة تحديد الموضع، وتنسيق النظام بأكمله.

2.2 يجب أن تعمل المحطات المتعددة كوحدة واحدة

تتكون آلة تعبئة البثور ذات الألواح الدوارة من محطات تشمل التغذية، والتشكيل، والختم، والتخديد، والسحب، والقطع، والتفريغ. وعلى الرغم من أن كل محطة تؤدي مهمة مختلفة، يجب أن تعمل جميعها بتنسيق مثالي مع بعضها البعض. ويُعد الحفاظ على حركة كل محطة مع الأخرى بسرعة ثابتة، وتحديد موضع دقيق، وتوقيت صحيح أساسًا لتغليف البثور المستقر وعالي الجودة.

يصبح هذا التنسيق أكثر تطلبًا مع ارتفاع سرعة الإنتاج. فقد يؤدي عدم تطابق بسيط في إحدى المحطات إلى سلسلة من التفاعلات، مما ينتج عنه فقدان المنتجات، أو عدم محاذاة البثور، أو عدم اكتمال الختم، أو قطع غير دقيق. لذلك تتصرف الآلة بشكل أقل كأنها وحدات ميكانيكية منفصلة وأكثر كنظام إنتاج متزامن واحد.

2.3 تصبح الأخطاء الصغيرة مشكلات كبيرة عند السرعة العالية

عندما تعمل آلة تعبئة البثور ذات الألواح الدوارة بسرعة عالية، لا يمكن بعد الآن اعتبار حتى الانحرافات الصغيرة في الموضع أو التوقيت غير مهمة. وذلك لأن كل محطة مترابطة بشكل وثيق في عملية مستمرة، وأي انحراف ينتقل إلى المراحل اللاحقة دون تصحيح. ولا تبقى هذه الأخطاء معزولة؛ بل تتراكم عبر كل مرحلة من مراحل العملية.

عند السرعات المنخفضة، يمكن امتصاص بعض هذه الانحرافات أو تصحيحها جزئيًا بواسطة التفاوتات الميكانيكية. ولكن عند السرعات العالية، ينخفض وقت التصحيح المتاح بشكل كبير. ونتيجة لذلك، تتضخم الأخطاء عبر خط الإنتاج. ولهذا السبب، في تعبئة البثور عالية السرعة، لم يعد التحدي الأساسي هو الدقة الفردية، بل منع والتحكم في أخطاء النظام التراكمية عبر جميع المحطات.

3. كيف يواجه نظام السيرفو الكامل التحدي

محرك السيرفو هو جهاز تحكم في الحركة عالي الدقة مصمم لتنظيم الموضع والسرعة وعزم الدوران في الوقت الفعلي من خلال نظام تغذية راجعة مغلق الحلقة. وعلى عكس المحركات التقليدية التي تعمل بسرعة ثابتة أو بتحكم مفتوح الحلقة، يتلقى نظام السيرفو باستمرار تغذية راجعة من المشفر ويضبط مخرجاته وفقًا لذلك لتحقيق تحكم دقيق في الحركة. وبفضل خاصية التحكم المغلق هذه، تُستخدم محركات السيرفو على نطاق واسع في التطبيقات التي تتطلب دقة عالية وقابلية تكرار وحركة متزامنة.

أما بالنسبة لآلة تعبئة البثور، وخاصة آلة تعبئة البثور ذات الألواح الدوارة عالية السرعة، فإن تطبيق محرك السيرفو يمكن أن يحسن بشكل كبير دقة تحديد الموضع والتنسيق.

إذن، كيف يتم تحقيق ذلك؟ دعونا نتعمق في آلة تعبئة البثور ذات الألواح الدوارة DPH-270MAX من Rich Packing ونكتشف كيفية عمل نظام التحكم بالسيرفو في المحطات المختلفة.

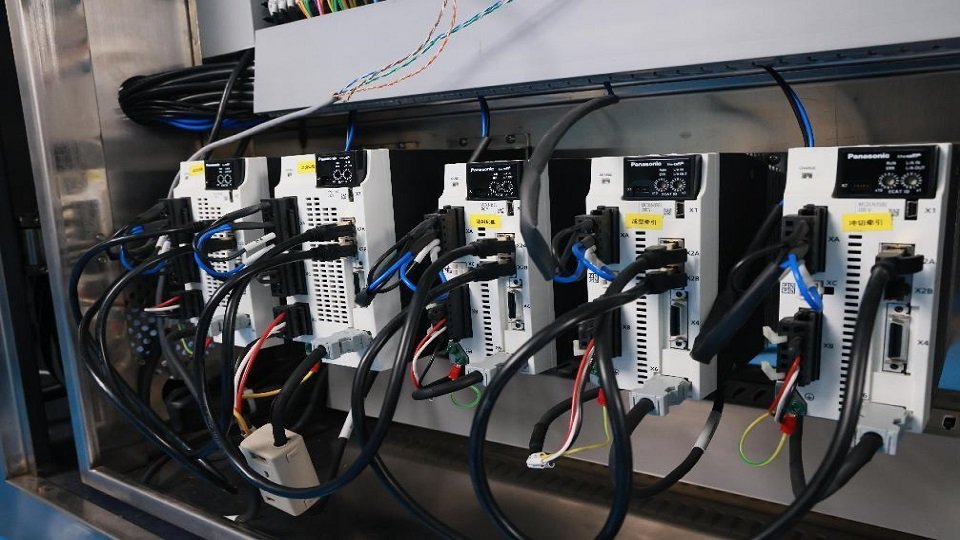

مشغل السيرفو

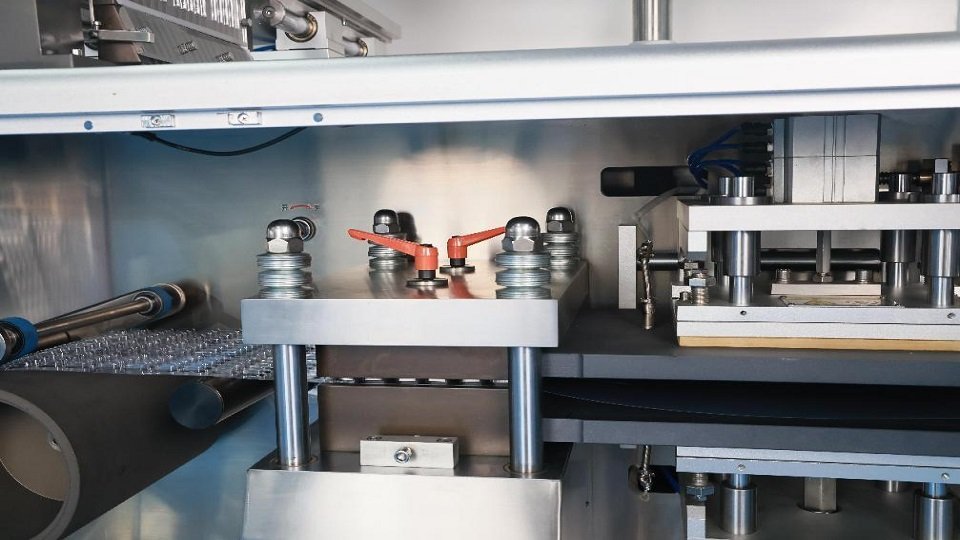

3.1 محطة التشكيل بالسيرفو

في محطة التشكيل، يتم تحويل PVC وPET أو المواد الأخرى إلى تجاويف البثور من خلال التسخين والضغط. وتحت درجة حرارة وضغط يتم التحكم فيهما، تتمدد المادة لتأخذ أشكالًا دقيقة وفقًا للقالب.

يمكن لنظام السيرفو التحكم في طول التغذية الدقيق للفيلم قبل دخوله إلى منطقة التشكيل. ويضمن ذلك بدء كل دورة تشكيل مع وضع الفيلم بدقة، مما يمنع عدم محاذاة التجاويف في المراحل اللاحقة مثل التعبئة والختم.

محطة التشكيل بالسيرفو

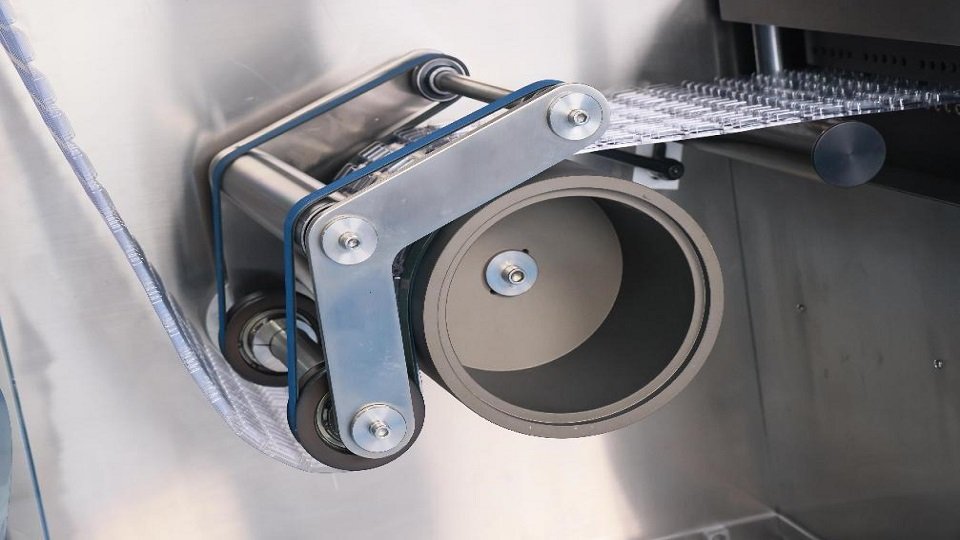

3.2 محطة سحب التشكيل بالسيرفو

يجب أن يضمن سحب التشكيل التقدم الدقيق للبثور إلى محطة الختم الحراري التالية. وتتمثل وظيفته الأساسية في ضمان تطابق كل حركة مع المسار الكامل، بحيث تبقى تجاويف البثور دائمًا في الموضع الصحيح.

لتحقيق ذلك، يسمح نظام السيرفو بالضبط الديناميكي لمسافة التغذية والسرعة، مما يمكّن آلة تعبئة البثور من الحفاظ على وضع ثابت للفيلم حتى عند تغير ظروف التشغيل، مثل اختلاف تنسيقات المنتجات أو سرعات الإنتاج.

بالإضافة إلى ذلك، يوفر السيرفو تسارعًا وتباطؤًا سلسين أثناء الحركة، مما يقلل الإجهاد الميكانيكي ويمنع تمدد البثور أو تشوهها.

محطة جر التشكيل بالسيرفو

3.3 محطة الختم الحراري بالسيرفو

في محطة الختم بالتسخين، يتم إغلاق البثور المشكلة باستخدام رقائق الألومنيوم. تُجرى عملية الختم عمومًا باستخدام آلية ختم حراري بالأسطوانة واللوح. تحت التأثير المشترك لدرجة الحرارة والضغط ووقت التثبيت، تندمج طبقتا المادة معًا لإنشاء تجويف محكم الإغلاق يحمي المحتويات من الرطوبة والأكسجين والتلوث الخارجي. تحدد هذه الخطوة السلامة الهيكلية والجودة العامة لعبوات البثور.

يمكن لنظام التحكم بالسيرفو في هذه المحطة ضمان التحكم الدقيق في ضغط الختم والتوقيت ومدة التلامس خلال كل دورة إنتاج. وهذا مهم بشكل خاص عند السرعات العالية، حيث يمكن أن تؤدي الاختلافات الطفيفة في التوقيت أو الضغط إلى ختم غير مكتمل أو ضعف قوة الترابط أو مخاطر التسرب.

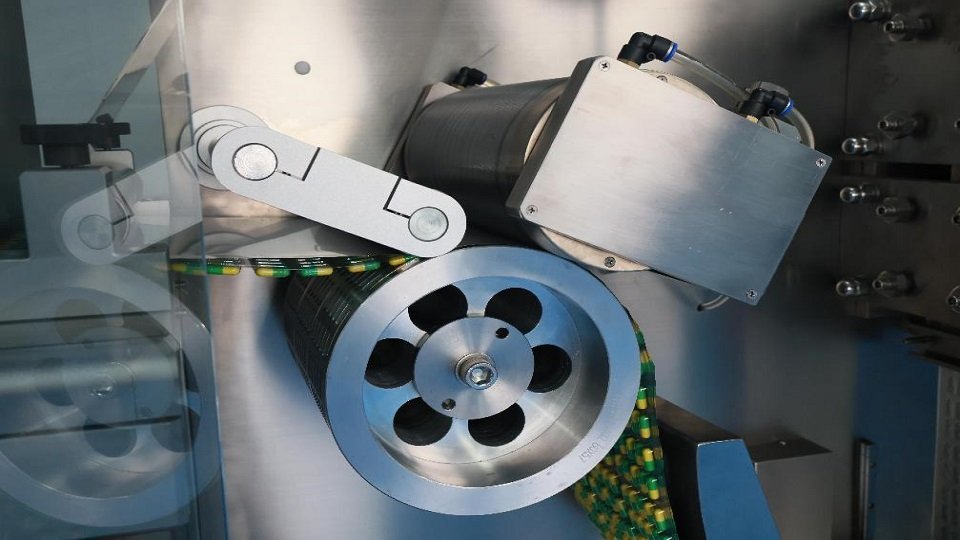

محطة الختم الحراري بالسيرفو

3.4 محطة جر القطع بالسيرفو

على غرار محطة جر التشكيل، يجب أن تضمن محطة جر القطع الحركة المنسقة لعبوات البثور بين محطة الختم الساخن ومحطة القطع. قد تؤدي الكميات الكبيرة والتشغيل عالي السرعة إلى حدوث اختلال في المحاذاة أثناء هذه العملية، مما قد يؤثر حتى على دقة القطع.

بهذا المعنى، يمكن لجر القطع بالسيرفو نقل عبوات البثور إلى محطة القطع مع تحديد موضع دقيق والتحكم المستقر في السرعة وفقًا لتشغيل المحطات الأخرى، مما يضمن وصول كل جزء من البثور إلى موضع القطع الصحيح، ويقلل تقلبات الشد ويحد من الإجهاد الميكانيكي على فيلم التغليف.

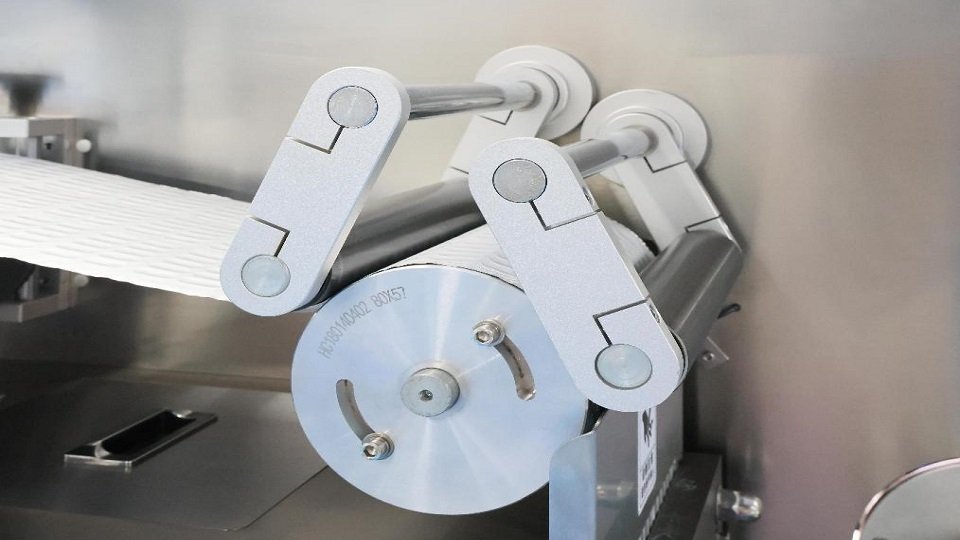

محطة جر القطع بالسيرفو

3.5 محطة القطع بالسيرفو

تعد محطة القطع عملية التشكيل النهائية في آلة تعبئة البثور ذات الأسطوانة واللوح. وتتمثل وظيفتها الرئيسية في فصل عبوات البثور المختومة بشكل مستمر إلى بطاقات بثور فردية وفقًا لتنسيق المنتج وحجمه المحددين مسبقًا.

أثناء التشغيل، يضمن القطع عالي السرعة قطع كل عبوة بثور بدقة دون إتلاف الأقراص أو الكبسولات الموجودة بداخلها. وفي الوقت نفسه، يحدد الأبعاد النهائية وجودة الحواف للمنتج النهائي.

باستخدام نظام السيرفو، يمكن لشفرة القطع أن تتداخل في الموضع الدقيق المطابق للمعلمة المحددة مسبقًا. كما يضمن تنفيذ حركة التثقيب بدرجة عالية من قابلية التكرار والقدرة على التكيف بالتنسيق مع عملية الختم السابقة عند سرعة تشغيل عالية.

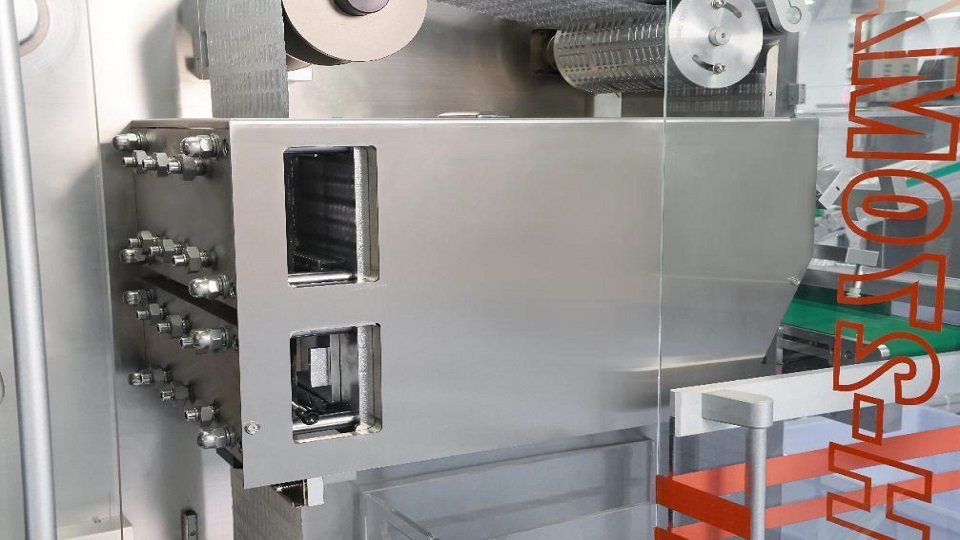

محطة القطع بالسيرفو

3.6 محطة المناول بالسيرفو

تم تجهيز آلة DPH270Max من Rich Packing بمناول يتم التحكم فيه بالسيرفو. وهو يتحكم في تفريغ عبوات البثور ورفضها. بالنسبة للمنتجات السليمة، يقوم المناول بوضعها في خطوط التغليف اللاحقة، مثل آلة التغليف بالكرتون. أما إذا كان هناك منتج معيب، فسيتم رفضه لتجنب التأثير على الكفاءة والجودة في خطوط التغليف اللاحقة.

لضمان دقة هذه العملية عالية السرعة، يتم استخدام نظام تحكم بالسيرفو. فهو يتحكم في الحركة الميكانيكية للأذرع الروبوتية لتوجيه المنتجات إلى القنوات اللاحقة الصحيحة المتوافقة مع البيانات الفورية من المحطات الأخرى. وبالتالي، يمكن تحقيق الرفض الدقيق وخط تعبئة بثور مستقر.

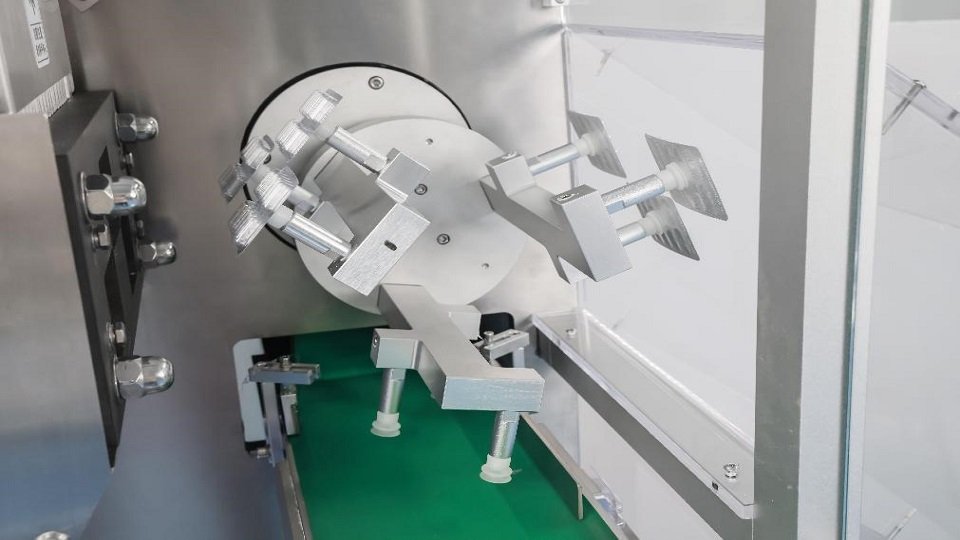

محطة المناول بالسيرفو

4. الخاتمة

باختصار، من خلال دمج نظام تحكم كامل بالسيرفو بعمق في ست محطات أساسية، تمكنت آلة تعبئة البثور ذات الأسطوانة واللوح DPH-270Max المصممة بواسطة Rich Packing من حل التناقض بين السرعة العالية والدقة العالية بنجاح. وهذا لا يحول المعدات فقط من تجميع ميكانيكي بسيط إلى خط تعبئة ذكي متكامل ومتزامن بدرجة عالية، بل يتيح أيضًا إنتاجية كبيرة مع إنشاء حل تعبئة قوي ودقيق وعالي الجودة.

DPH-270Max من Rich Packing

 5. الأسئلة الشائعة

س1: ما النوعان الرئيسيان لآلات تعبئة البثور؟

النوعان الرئيسيان هما آلات تعبئة البثور ذات اللوح المسطح وآلات تعبئة البثور ذات الأسطوانة واللوح. ويمثلان المسارين التكنولوجيين الأساسيين في تعبئة البثور الحديثة لتلبية احتياجات الإنتاج المختلفة.

س2: ما أنواع المنتجات التي يمكن تعبئتها باستخدام آلة تعبئة البثور؟

تُستخدم على نطاق واسع لتعبئة الأقراص والكبسولات الدوائية، والكبسولات الهلامية اللينة، والفيتامينات، والمكملات الغذائية، والأمبولات، والمحاقن، وغيرها من المنتجات الطبية الصغيرة، بالإضافة إلى بعض السلع الاستهلاكية التي تتطلب تغليفًا صحيًا ومقاومًا للعبث.

س3: لماذا تعد المزامنة مهمة جدًا في آلة تعبئة البثور؟

لأن العديد من المحطات مترابطة بشكل وثيق، فإن أي اختلاف بسيط في التوقيت أو تحديد الموضع يمكن أن يسبب عيوبًا مثل فقدان الأقراص أو عدم المحاذاة أو ضعف الختم. تضمن المزامنة تشغيل جميع المحطات كنظام موحد.

س4: ما دور محركات السيرفو في آلات تعبئة البثور ذات الأسطوانة واللوح؟

توفر محركات السيرفو تحكمًا دقيقًا في الموضع والسرعة وعزم الدوران من خلال نظام تغذية راجعة مغلق الحلقة. وهي تضمن التغذية الدقيقة، وضغط الختم المستقر، والقطع الدقيق، والحركة المنسقة عبر جميع المحطات.

س5: ما المحطات في آلة تعبئة البثور ذات الأسطوانة واللوح DPH-270Max التي تستخدم محركات السيرفو؟

تشمل المحطات التي تعمل بالسيرفو محطة جر التشكيل، ومحطة جر التشكيل، ومحطة الختم الحراري، ومحطة جر القطع، ومحطة القطع، ومحطة المناول، مما يضمن التشغيل المنسق والدقيق بسرعات عالية.
