آلة التحبيب الجاف: 6 حلول هندسية للقضاء على الناعمات (fines) وزيادة معدل الإنتاجمعدل العائد

المقدمة: تحدي كبس التركيبات الحساسة للحرارة والرطوبة

في تصنيع أشكال الجرعات الصلبة الفموية الحديثة (OSD)، يتطلب التعامل مع المواد الصيدلانية الفعالة (APIs) والمستخلصات النباتية المركزة تحقيق توازن بين الإنتاجية العالية واستقرار المادة. تقوم المنشآت الحديثة بشكل متكرر بمعالجة تراكيب جزيئية متقدمة ومركبات طبيعية حساسة تتأثر بشدة بالتعرض الحراري أو الرطوبة المتبقية أو كليهما. وعندما تحتاج هذه التركيبات الحساسة إلى تحويلها إلى حبيبات ذات انسيابية جيدة من أجل كبس الأقراص بسرعة عالية أو تعبئة الكبسولات، فإن طرق التحبيب الرطب التقليدية غالبًا ما تفشل. إن العمليات التي تتطلب تعليقًا مكثفًا، وإضافة مواد رابطة سائلة، ودورات تجفيف حرارية طويلة وعالية الحرارة يمكن أن تؤدي بسهولة إلى تحلل كيميائي أو تحلل مائي بسبب الرطوبة أو تحلل حراري للمكونات الفعالة القيمة.

لتجنب هذه المخاطر، يعتمد مديرو المصانع وعلماء التركيب على الكبس الجاف. ومع ذلك، فإن تنفيذ هذه العملية على معدات قياسية أو سيئة التصميم يؤدي إلى مجموعة مختلفة من مشكلات الإنتاج. إن جهاز "dry granulator منخفض الجودة أو غير المحسن غالبًا ما يعاني من توزيع غير متناسق للقوة عبر سطح الأسطوانات. عند معالجة المساحيق غير ذات الانسيابية، يؤدي هذا عدم الاستقرار الهيكلي إلى شرائط مضغوطة بشكل غير متساوٍ. تمر أجزاء من المادة عبر فجوة الأسطوانات دون ضغط، بينما يتم ضغط أجزاء أخرى بشكل مفرط لتتحول إلى رقائق زجاجية غير قابلة للاستخدام.

أثناء مرحلة الطحن اللاحقة، تتفكك هذه الشرائط بشكل غير متساوٍ، مما يولد نسبة مرتفعة بشكل غير مقبول من المسحوق غير المضغوط أو "الناعمات" (fines). في الأنظمة التقليدية، تعني نسبة الناعمات العالية أن ما يصل إلى 30% إلى 40% من المادة يجب إعادة تدويرها باستمرار إلى قادوس التغذية. هذه الحلقة المستمرة من إعادة التدوير تقلل بشكل كبير من الفعالية الكلية للمعدات (OEE)، وتسبب توزيعًا غير متساوٍ لحجم الحبيبات، وقد تؤدي إلى الإفراط في المعالجة مما يغير منحنى الذوبان للشكل النهائي للجرعة.

يتطلب الحل النهائي لهذه الاختناقات الثانوية في تصنيع الأشكال الصلبة منصة معالجة مصممة حول التكرار الميكانيكي، والتغذية الدقيقة للمادة، والتحكم الحراري الفعال. تمثل سلسلة ZKG الذكية من Rich Packing تقدمًا كبيرًا في تقنية الكبس الجاف. تم تصميم هذا النظام المدمج على أساس ميكانيكي مبتكر عالي العزم بدون نظام هيدروليكي، ويوفر الاستقرار البنيوي اللازم تمامًا للقضاء على الناعمات، والتعامل مع ديناميكيات المواد المعقدة، وحماية التركيبات الحساسة طوال دورات التصنيع المستمرة.

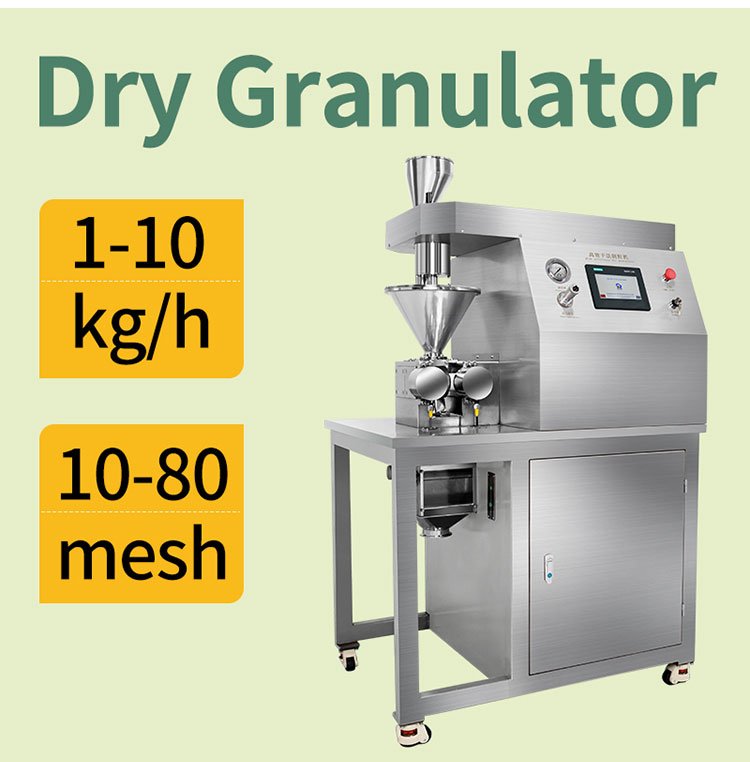

فصل عملية كبس الأسطوانات ZKG: البنية الميكانيكية وسير العمل

للحفاظ على كثافة جسيمات ثابتة من دفعة إلى أخرى، يجب النظر إلى ما هو أبعد من الإطار السطحي للمعدات وفحص الأنظمة الفرعية المتزامنة التي تتحكم في دورة حياة المادة. غالبًا ما تعتمد آلات الكبس الرخيصة أو العامة على مزالق جاذبية بسيطة وأنظمة سلاسل أساسية، والتي تفشل في تحقيق كثافة مادة موحدة. يعالج جهاز ZKG من Rich Packing هذه المشكلة من خلال تقسيم عملية الكبس إلى ثلاث مناطق معالجة إلكترونية متميزة:dry granulator يقوم بمعالجة هذه المشكلة من خلال تقسيم عملية الكبس إلى ثلاث مناطق معالجة إلكترونية متميزة:

1. مرحلة التغذية ونزع الهواء الحجمي باستخدام لولبين مزدوجين

تبدأ العملية عند قادوس تغذية المنتج، حيث يتم إدخال مساحيق المواد الخام غير المضغوطة. المساحيق الدوائية منخفضة الكثافة تحتجز طبيعيًا حجمًا كبيرًا من الهواء بين الجسيمات. إذا لم تتم إزالة هذا الهواء قبل وصول المادة إلى منطقة الضغط، فسوف يخرج بعنف عند ضغط الأسطوانات، مما يسبب تشقق الشرائط، وتكوّن الجيوب، وارتفاع إنتاج الناعمات.

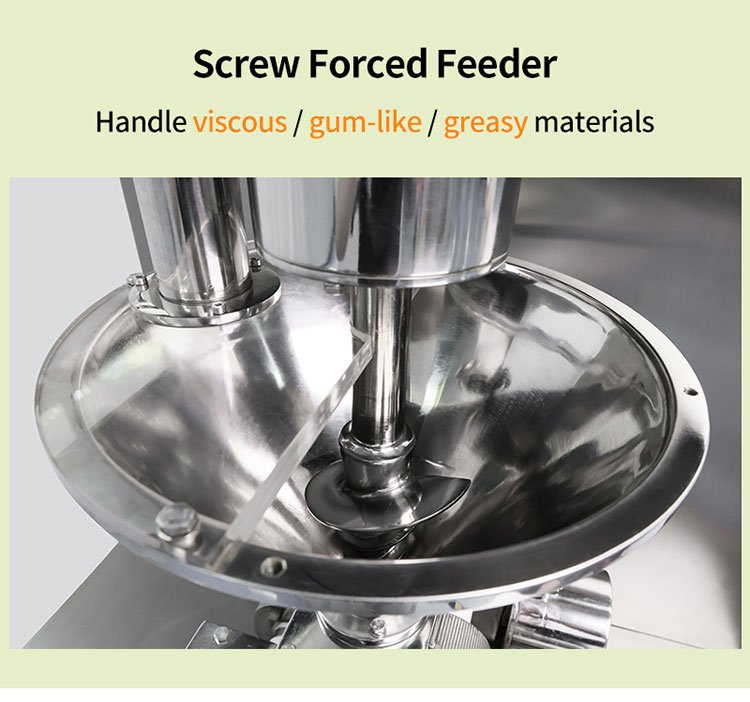

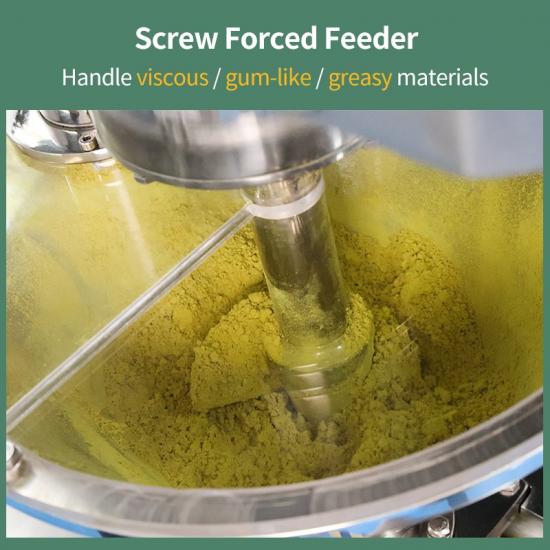

لحل هذه المشكلة، يدمج نظام ZKG لدينا وحدة تغذية متقدمة مزدوجة اللولب قابلة للتعديل من 0 إلى 24 r.p.m. يقوم الحلزون العمودي بالضغط المسبق بدفع المسحوق ميكانيكيًا إلى الأسفل مع السماح للهواء المحبوس بالخروج من الأعلى عبر القادوس. تضمن مرحلة نزع الهواء الحجمية هذه تغذية كتلة مسحوق كثيفة ومتجانسة بشكل مستمر إلى منطقة الكبس بما يتوافق تمامًا مع سرعة الأسطوانات.

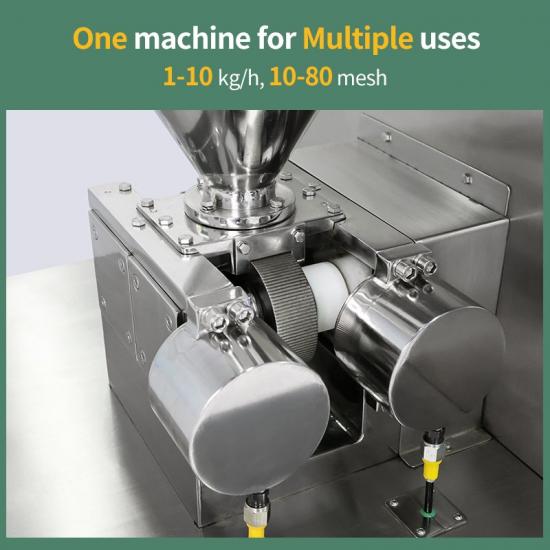

2. مرحلة الكبس الميكانيكي الخالص للأسطوانات

بعد خروج المادة من لوالب التغذية، يتم سحبها مباشرة إلى منطقة الضغط المستمر. تحتوي هذه المنطقة الحيوية على أسطوانتين دارتين بعكس اتجاه بعضهما ومشغلتين بدقة عالية. يتم تشغيلهما بواسطة نظام نقل ميكانيكي عالي التحمل قابل للتعديل من 0 إلى 20 r.p.m.، وتطبق الأسطوانات قوة دفع ميكانيكية مستمرة عالية العزم مقدارها 6-8T.

من خلال إزالة حلقات الزيت الهيدروليكي التقليدية، تقوم هذه البنية الميكانيكية الذكية بإزالة خطر تسرب الزيت المجهري داخل بيئة غرفة نظيفة وفق معايير cGMP. يطبق النظام قوة ميكانيكية ضخمة ومستمرة لتشويه جزيئات المسحوق المفككة، مما يدمجها في شريط صلب ومتجانس بسماكة وكثافة ثابتة عبر كامل عرضه.

3. مرحلة التحجيم والطحن ذات المرحلتين للحبيبات

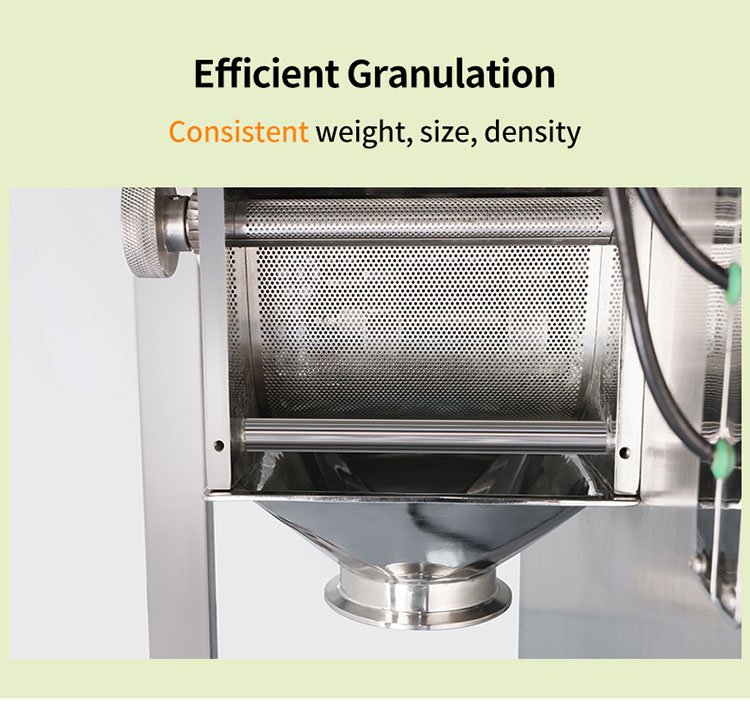

بعد خروج الشريط الصلب من الأسطوانات، يتم توجيهه إلى محطة التحبيب الميكانيكي المستمر. بدلًا من استخدام شفرات صدم عالية السرعة التي تسحق المادة وتولد غبارًا زائدًا، يستخدم خط ZKG آلية لطيفة منخفضة السرعة ذات مرحلتين للتحجيم. يتم أولًا تكسير الشريط الصلب إلى رقائق أصغر بواسطة كسارة خشنة، ثم تمريره بلطف عبر غربال تحجيم من الفولاذ المقاوم للصدأ عالي الجودة.

من خلال استخدام سرعات دوّار متغيرة وشبكات قابلة للتبديل، يحقق النظام توزيعًا دقيقًا ومتجانسًا لحجم الحبيبات قابلًا للتعديل من 10 mesh إلى 80 mesh (10-80目).

6 ترقيات هندسية لسلسلة آلة التحبيب الجاف ZKG

يتم تحقيق الأداء العالي ونسبة الإنتاج المستقرة لسلسلة ZKG dry granulator من خلال ترقيات ميكانيكية مستهدفة، وسبائك معدنية متقدمة، والالتزام الصارم بمعايير التصميم الصحي. فيما يلي تحليل هندسي للترقيات الأساسية الستة المدمجة في كل منصة تحبيب مستمر من Rich Packing.

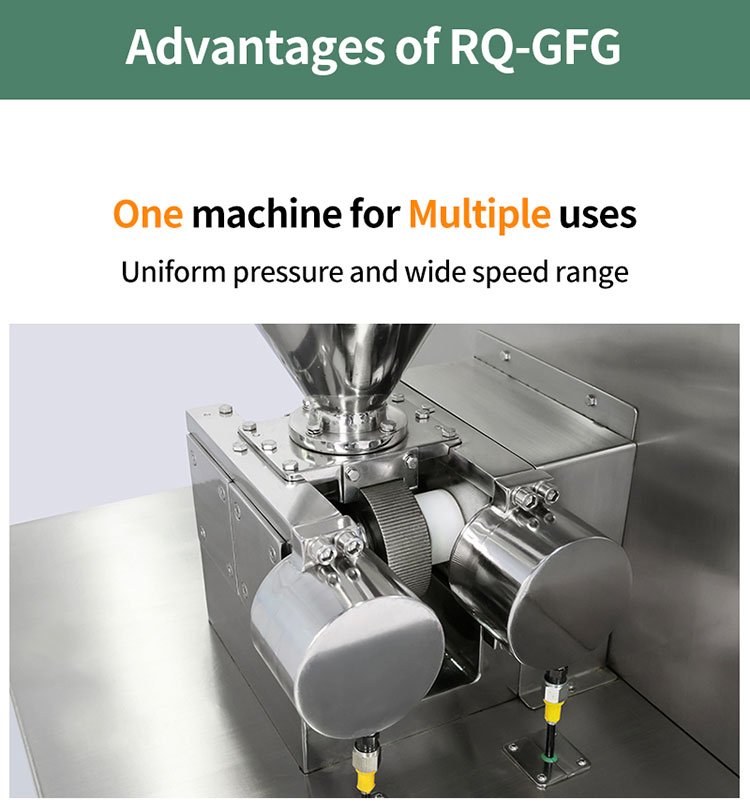

1. نظام التحكم في الدفع الميكانيكي الثابت بقوة 6-8T

يتطلب الحفاظ على نفس كثافة المادة الصلبة عبر عرض الشريط نظام تطبيق قوة شديد الصلابة يلغي أي انحراف أو اهتزاز ميكانيكي.

●الحل الميكانيكي: تتميز منصة ZKG بنظام ربط ميكانيكي عالي التحمل قادر على توليد قوة دفع ميكانيكية مستمرة مقدارها 6-8T.

●الفائدة التقنية: من خلال إزالة الخطوط الهيدروليكية والمحركات التقليدية، يلغي النظام تقلبات الضغط الناتجة عن تغير درجة حرارة الزيت. يطبق الربط الميكانيكي قوة موحدة وثابتة عبر أسطوانات بقياس $\Phi 100 \times 35 \text{ mm}$، مما يضمن كثافة شريط مثالية وثابتة. يوفر هذا التصميم استقرارًا مطلقًا للعملية مع إزالة أي خطر لتلوث السوائل الهيدروليكية في بيئة عمل cGMP.

2. نظام تبريد الأسطوانات ثنائي القناة (يُحافظ على أقل من 20°C)

توليد ضغط ميكانيكي عالي مستمر ينتج عنه حرارة احتكاك كبيرة، والتي يمكن أن ترفع بسرعة درجة حرارة سطح الأسطوانات وتؤدي إلى تكتل أو تحلل حراري للمركبات الحساسة.

●الحل الميكانيكي:يحتوي كل جهاز ZKG على نظام مستقلنظام تبريد بكرات المحبب الجافمُدمج مباشرة في النواة الداخلية لبكرات الضغط.

●الفائدة التقنية:يتم تدوير الماء المبرد بشكل مستمر عبر قناتين داخليتين مزدوجتين للحفاظ على درجة حرارة سطح الأسطوانة بشكل صارم أقل من 20°C. هذا التبديد الحراري السريع يمنع المواد الحساسة للحرارة (مثل فيتامين C، الإنزيمات، أو المستخلصات النباتية المتطايرة) من الذوبان أو الالتصاق بسطح الفولاذ، مما يضمن استمرارية التشغيل دون انقطاع.

3. نظام طحن ثنائي المراحل مُحسّن لإنتاج بحجم 10-80 شبكة

غالبًا ما تقوم المطاحن عالية السرعة أحادية المرحلة بسحق المواد المضغوطة بشكل عنيف، مما يؤدي إلى تكسير الشرائط المتشكلة وإنتاج نسبة عالية من المسحوق الناعم.

●الحل الميكانيكي:يتضمن نظام ZKG آلية خاصة منخفضة السرعة ثنائية المراحل لتقليل الحجم تتعامل مع المواد بعناية فائقة.

●الفائدة التقنية:يقوم النظام بتكسير الشريط إلى رقائق متجانسة قبل تمريرها بلطف عبر شبكة غربلة محسّنة، مع الحفاظ على نسبة المسحوق الناعم بشكل صارم أقل من 10%. يوفر هذا التحكم الدقيق توزيعًا ثابتًا لحجم الحبيبات من 10-80 شبكة توزيع حجم حبيبات ثابت من 10-80 شبكة، مما يقلل بشكل كبير من الحاجة إلى إعادة تدوير المواد ويضمن أعلى إنتاجية في المرور الواحد.

4. تصميم بكرات كابولية لتفكيك بدون أدوات خلال 10 دقائق

في مرافق التصنيع متعددة المنتجات، فإن قضاء ساعات من وقت الإنتاج الثمين في تفكيك وتنظيف نظام معقد بين دفعات الإنتاج يمكن أن يؤثر بشكل كبير على الربحية.

●الحل الميكانيكي:تستخدم Rich Packing تكوينًا مبتكرًا للبكرات الكابولية حيث يتم تثبيت محامل العمود الرئيسي بإحكام على جدار هيكلي خلفي صلب.

●الفائدة التقنية:يتيح هذا التصميم المفتوح من الأمام وصولًا كاملاً إلى بكرات الضغط وشبكات التشكيل. يمكن لفني واحد فك مجموعة المعالجة بالكامل للغسل خلال 10 إلى 15 دقيقةدون الحاجة إلى أدوات ثقيلة أو متخصصة، مما يقلل من وقت التوقف أثناء تغيير المنتجات.

5. محرك عالي الكفاءة بقدرة 3kW مع تسجيل معلمات PLC رقمية

تتطلب المنشآت الحديثة آلات صناعية موفرة للطاقة تدعم تتبع البيانات الكامل لضمان الامتثال التنظيمي الصارم.

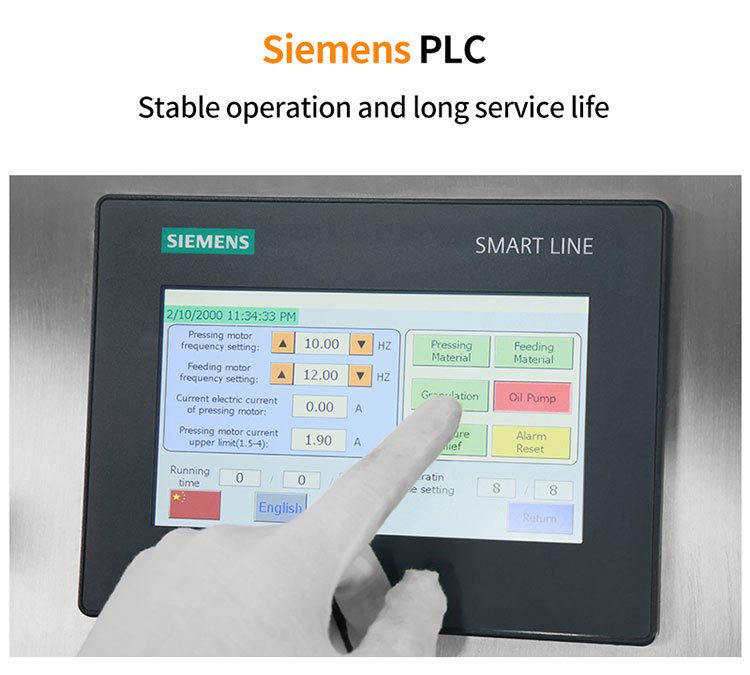

●الحل الميكانيكي:يتم تشغيل خط ZKG بالكامل بواسطة محرك عالي العزم وموفر للطاقة بقدرة 3kW مرتبط بنظام PLC صناعي من Omron أو Siemens.3kWالمحرك يوفر كفاءة طاقة عالية مع تقديم قوة كبس تصل إلى 8T. يقوم نظام واجهة التشغيل (HMI) بشاشة لمس بتتبع وتسجيل معلمات المعالجة الحرجة—مثل سرعات التغذية (0-24 r.p.m.)، سرعات البكرات (0-20 r.p.m.)، وضغوط التشغيل—في الوقت الفعلي، بما يتوافق بالكامل مع معايير تكامل البيانات FDA 21 CFR Part 11.

●الفائدة التقنية:المحرك بقدرة 3kW يوفر كفاءة طاقة عالية مع قوة كبس تصل إلى 8T. يقوم نظام واجهة التشغيل (HMI) بشاشة لمس بتتبع وتسجيل معلمات التشغيل الحرجة—مثل سرعات التغذية (0-24 r.p.m.)، سرعات البكرات (0-20 r.p.m.)، وضغوط التشغيل—في الوقت الفعلي، بما يتوافق بالكامل مع معايير تكامل البيانات FDA 21 CFR Part 11.

6. عزل كامل من مادة SUS316L وتصميم مدمج متوافق مع cGMP

قد يكون دمج معدات معالجة عالية السعة داخل تخطيطات غرف نظيفة ضيقة أمرًا صعبًا للغاية إذا كان هيكل الآلة كبيرًا أو غير صحي.

●الحل الميكانيكي:يتميز نظام ZKG بتخطيط مدمج للغاية بأبعاد لا تتجاوز 1000 × 800 × 1650 mm، مع وزن صافي فارغ يبلغ 350KG.

●الفائدة التقنية:جميع مكونات التلامس مع المنتج في مُحبب ZKG الدوائي مصنوعة بدقة من المحبب الدوائي ZKGمصنوعة من فولاذ مقاوم للصدأ عالي الجودة SUS316L.SUS316Lيستخدم التصميم المدمج جدار عزل داخلي لفصل عناصر الدفع الميكانيكية تمامًا عن مساحة غرفة التنظيف الصحية، مما يلغي أي مناطق تنظيف مخفية ويضمن الامتثال السلس لمعايير التحقق الدوائية الدولية الصارمة.

مصفوفة المواصفات التقنية: بيانات أداء سلسلة ZKG

للمساعدة في التحقق الهندسي وفرق المشتريات التجارية أثناء تقييم المعدات، تعرض المصفوفة التقنية أدناه المعلمات الميكانيكية الدقيقة لخطنا المدمج الذكي:

حسّن إنتاج جرعاتك الصلبة

ريتش باكينغ ZKGالمحبب الجافتوفر سلسلة المحبب الجاف ZKG من ريتش باكينغ حلاً فعالاً وموثوقاً للغاية لمعالجة تركيبات الجرعات الصلبة الصعبة. من خلال دمج تصميم شرفة متقدم من الفولاذ المقاوم للصدأ SUS316L مع نظام تحكم بالدفع الميكانيكي غير الهيدروليكي بقوة 6-8T، ونظام تبريد مدمج ثنائي القناة للبكرات، ومنخل طحن لطيف منخفض السرعة على مرحلتين، تعمل هذه المنصة المدمجة على القضاء على المشكلات الشائعة مثل تغير لون المواد، والتدهور الحراري، وتوليد الغبار المفرط.

الأسئلة التقنية الشائعة لفرق مشتريات غرف النظافة

س1: لماذا يتم اختيار التحبيب الجاف بدلاً من خطوط التحبيب الرطب في الصناعات الدوائية؟

ج: يلغي التحبيب الجاف تماماً الحاجة إلى المواد الرابطة السائلة ومراحل التجفيف الحراري. وهو الخيار الأمثل للمكونات الفعالة الحساسة للرطوبة والحرارة (APIs)، مما يقلل تكاليف السواغات ويحافظ على طاقة غرفة النظافة.

س2: كيف يتحكم جهاز ضغط البكرات في الحد الأقصى للدفع دون استخدام أنظمة الزيت الهيدروليكي التقليدية؟

ج: يدمج نظام سلسلة ZKG نظام تحكم بالقوة الخطية يوفر دفعاً مستمراً وعالي العزم بقوة 6-8T. يوفر هذا التصميم ثباتاً مطلقاً للضغط عبر البكرات مع إزالة أي خطر لتلوث الزيت في بيئات عمل cGMP.6-8Tيضمن النظام

س3: كيف يضمن النظام توزيعاً مستقراً لحجم الحبيبات ضمن نطاق 10-80 Mesh؟

ج: من خلال موازنة لولب تغذية متزامن (0-24 r.p.m.) مع سرعات بكرات متغيرة (0-20 r.p.m.)، تشكل الآلة شرائط مستقرة. ثم تتم معالجتها عبر منخل طحن ميكانيكي محسّن على مرحلتين، مع الحفاظ على مستويات المسحوق الناعم أقل من 10%.10%.

س4: هل يمكن لمكبس البكرات ZKG التعامل مع المساحيق العشبية اللزجة أو منخفضة نقطة الانصهار؟

ج: نعم. يتميز المحبب الجاف ZKG بنظام تبريد مائي ثنائي القناة مدمج داخل البكرات. يحافظ هذا النظام على درجات حرارة السطح أقل من 20°C، مما يمنع المستخلصات اللزجة من الذوبان أو التزجيج أو الالتصاق بأسطح البكرات.20°Cيمنع ذلك الالتصاق

س5: ما هي مساحة الأرضية المطلوبة ومواصفات التنظيف لهذا المحبب المدمج بوزن 350 كجم؟

ج: يتميز الجهاز ببصمة مدمجة قدرها 1000 × 800 × 1650 mm، مما يسهل دمجه في غرف النظافة الضيقة. يسمح تصميم البكرات الكابولي المتقدم لمشغل واحد بإكمال عملية التفكيك والغسل الكامل في1000 × 800 × 1650 mm10 دقائق10 دقائقدون الحاجة إلى أدوات متخصصة
