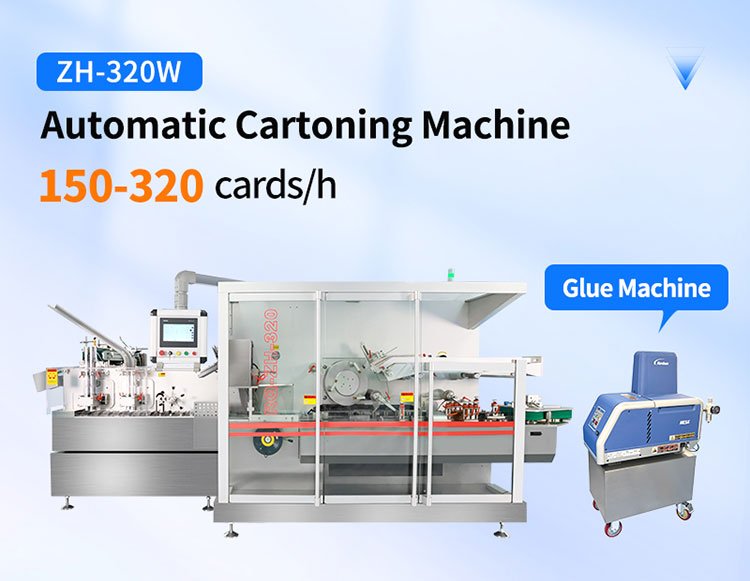

آلة التعبئة في الكرتون عالية السرعة ZH-320W

آلة التعبئة في الكرتون عالية السرعة ZH-320W

*** المعلمة الفنية

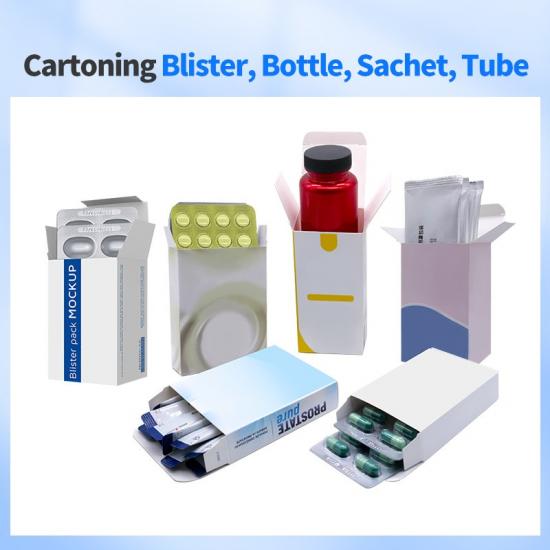

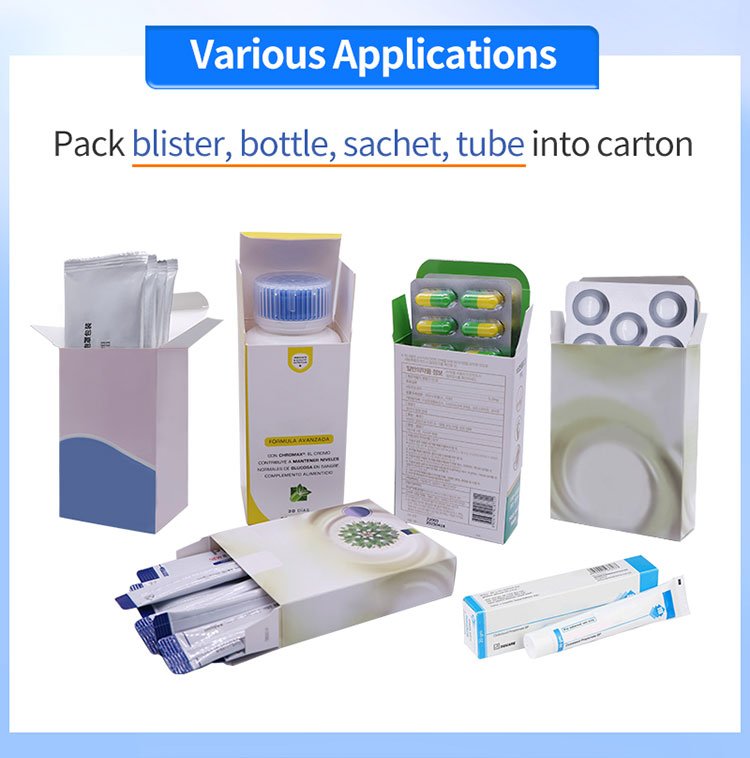

نجحت شركة قوانغدونغ ريتش باكينغ في تطوير آلة التعبئة الكرتونية الأفقية RQ-ZH-320W، مستفيدةً من أحدث التقنيات الأجنبية ونتائج أبحاثها العلمية. يُعد هذا الطراز نموذجًا للجيل الجديد من آلات التعبئة الكرتونية السريعة، وتتوافق مؤشرات أدائه المختلفة مع معايير التصنيع الجيدة (cGMP). وقد وصلت آلة التعبئة الكرتونية الأوتوماتيكية 320W إلى المستوى المتقدم الدولي في أوروبا والولايات المتحدة، وهي تُضاهيها في ذلك. تستهدف هذه السلسلة من آلات التعبئة الكرتونية بشكل رئيسي الشركات العاملة في قطاعات الأدوية، والكيميائيات، والأغذية، ومنتجات الرعاية الصحية، والمعدات الطبية، وغيرها من الصناعات التي تتطلب تعبئة كرتونية عالية السرعة.

تتميز ماكينة التعبئة والتغليف من سلسلة 320، التي أطلقتها شركة ريتش باكينج، بمجموعة واسعة من مواد التغليف المناسبة. يمكن تعديل مواصفات التغليف بسهولة من خلال ضبط بعض الأجزاء بدقة، مما يُحسّن مرونة الإنتاج بشكل كبير. تتميز الماكينة بذكاء عالٍ، ويمكنها التشغيل الآلي بالكامل، بدءًا من تفريغ المواد، وامتصاص الكرتون وتشكيله، ونقل المسار، وصولًا إلى الكشف اليدوي عن المواد، وإدخال اللسان، وختم الصناديق، وإزالة النفايات.

1. يتكون جسم ماكينة التعبئة والتغليف الأوتوماتيكية ZH-320W من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني عالي الجودة لخلق متانة صناعية

باعتباره الهيكل الأساسي لآلة التعبئة والتغليف عالية السرعة، فإن هيكل RQ-ZH-320W مصنوع من الفولاذ المقاوم للصدأ الطبي (SUS 304) والفولاذ الكربوني الصناعي (Q235B). بالمقارنة مع الطرز الأخرى من نفس الصناعة، فإن عمر خدمة آلات شركتنا يزيد بمقدار 3 مرات، وتنخفض تكلفة الصيانة بنسبة 40%، مما يضمن استقرارًا طويل الأمد للمعدات في البيئات القاسية. يتميز الهيكل بمقاومة عالية للتآكل. تخضع الآلة لاختبار رش الملح الصارم لمدة 72 ساعة قبل مغادرة المصنع، ويمكنها تحمل المنظفات ذات الرقم الهيدروجيني 2-12، مما يتوافق تمامًا مع احتياجات التطهير عالية التردد لصناعة الأدوية. هيكل آلة التعبئة والتغليف المتكامل، وإطار الفولاذ الكربوني معززان بالمعالجة الحرارية، وتبلغ سعة الحمل الساكنة 5000 كجم، ويتم التحكم في سعة الاهتزاز في حدود ±0.05 مم. تم تلميع جميع أسطح التلامس بشكل مرآة (Ra≤0.8μm)، ولا يوجد زاوية ميتة صحية، وتتوافق مع معيار المواد FDA 21 CFR الجزء 177.2600.

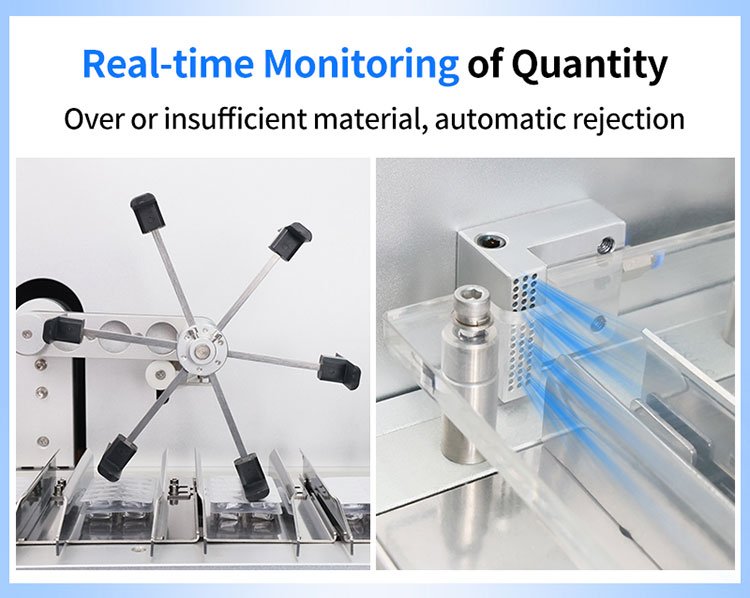

2. نظام ذكي لمراقبة كمية التعبئة، وإعادة تعريف دقة التعبئة والتغليف

من خلال دمج تقنيتي مستشعر كشف الكمية وخوارزمية الذكاء الاصطناعي، يتم التحكم بدقة في عملية التعبئة والتغليف. يراقب النظام عملية التعبئة والتغليف في الوقت الفعلي، حيث ترصد نقطة المراقبة بالأشعة تحت الحمراء كل خطوة من خطوات التعبئة والتغليف لرصد حالة المنتج، بما في ذلك قبل دخوله إلى الصندوق، وأثناء تعبئته، وبعد إغلاقه. وبفضل نظام رفض النفايات في النظام، يصل معدل مطابقة المنتج إلى 100%. ووفقًا لمتطلبات الإنتاج، يمكن اختيار وظيفة تتبع البيانات لتسجيل كل عملية تعبئة وتغليف في الوقت الفعلي وتحميلها إلى سحابة الخادم للتسجيل. تسجل البيانات وزن التعبئة والكمية والوقت ورقم تعريف المشغل لكل صندوق بالتفصيل، وتُنشئ تقريرًا إلكترونيًا يلبي متطلبات الملحق 11 من معايير التصنيع الجيدة للاتحاد الأوروبي، وتُدمج مع نظام رمز الاستجابة السريعة (QR code) لتحقيق مراقبة شاملة للأدوية.

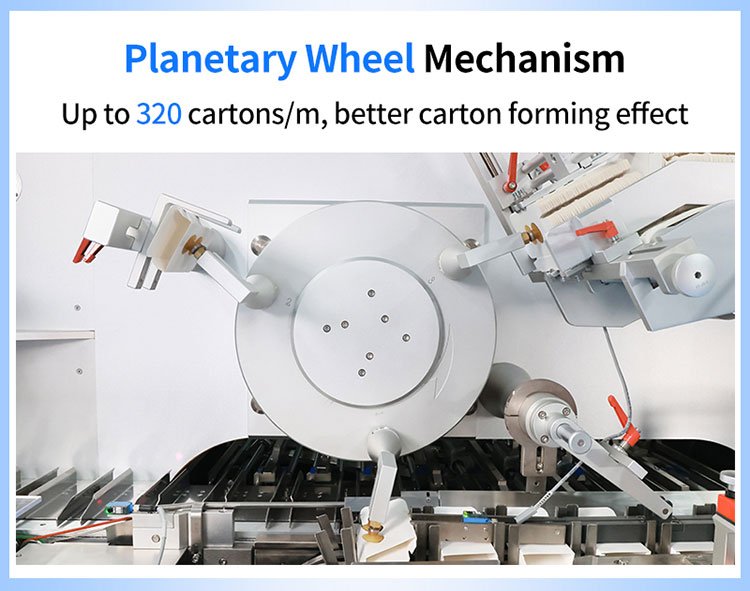

3. تعتمد آلة التعبئة عالية السرعة بقدرة 320 وات على آلية فتح صندوق تروس كوكبي مزدوج دوار بأربعة أقسام متساوية لكسر عنق الزجاجة للسرعة

بالمقارنة مع طريقة فتح الصندوق الخطي التقليدية، ونظرًا للهيكل المتأصل المحدود بالقصور الذاتي الميكانيكي، يصعب عادةً تجاوز السرعة 200 صندوق/دقيقة. وقد حققت تقنية التعبئة والتغليف ذات العجلة الكوكبية لآلة التعبئة والتغليف الأفقية RQ-ZH-320W سرعة تتجاوز بكثير سرعة النماذج القديمة من خلال الابتكارات التالية، مما أدى إلى تحقيق إنتاج مستقر يبلغ 320 صندوقًا/دقيقة. تعمل دورة المحطات الأربع بشكل متزامن، وتتحرك رؤوس التعبئة والتغليف الأربعة على طول المسار الكوكبي. يكمل كل رأس بشكل مستقل إجراءات شفط الصندوق وفتح الكرتون ووضع الكرتون، مما يحسن الكفاءة بنسبة 160٪. التعبئة والتغليف بدون تلامس وبدون فقدان، باستخدام تقنية الامتزاز بالضغط السلبي + تقنية الفتح بمساعدة تدفق الهواء لتجنب خدش المقابض الميكانيكية لسطح الكرتون (خاصة عند استخدامها في تغليف الأدوية الراقية، يكون التأثير أكثر وضوحًا).

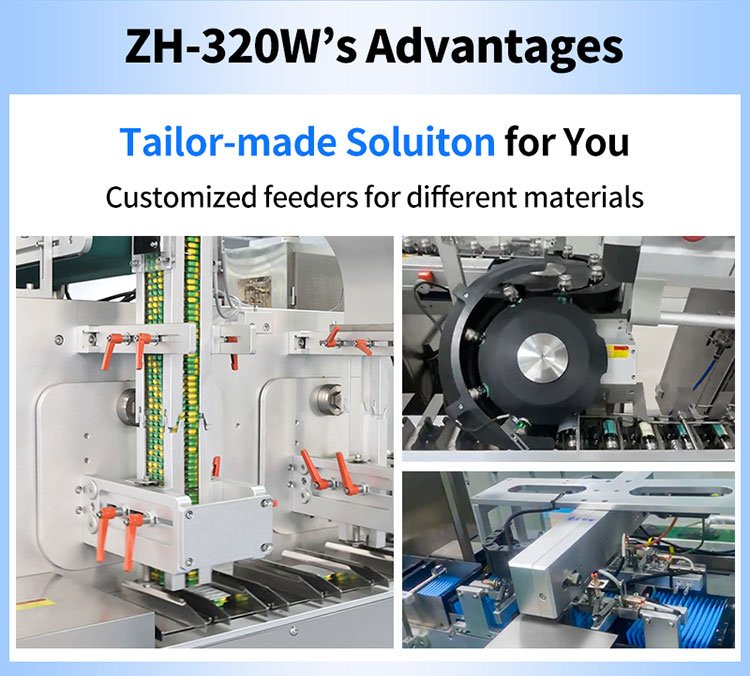

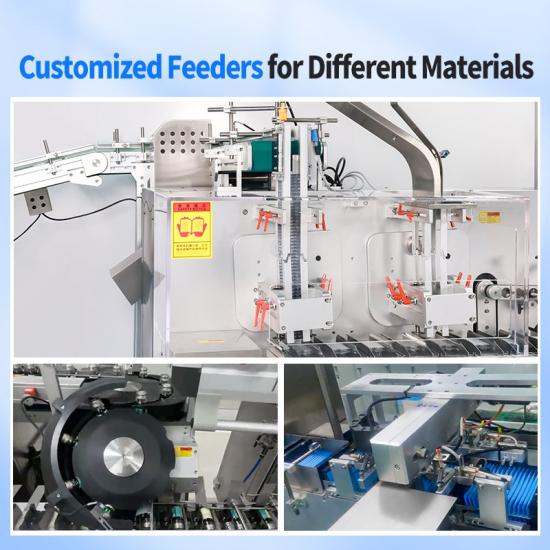

4. آلة تعبئة ذكية مع تقنية الاهتزاز الكاملة لحل مشكلة إدخال المنتج في الصندوق

بالنسبة للمنتجات التي تتعثر بسهولة، مثل ألواح الفقاعات اللوحية، يستخدم جهاز RQ-320W نظام تغذية اهتزازية مؤازر من سيمنز. يعمل محرك المؤازر متعدد المحاور مع مشغل PLC مطور ذاتيًا، ويمكن تعديل السعة من 0.01 إلى 3 مم عبر تروس متزامنة، ويمكن برمجة التردد من 5 إلى 200 هرتز. خوارزمية كمية ذكية: يتحكم المحرك في الطبقات العلوية والسفلية من الشفرات الدوارة للتحكم بدقة في إضافة منتج واحد في كل مرة يدور فيها. عند اكتشاف تكديس المنتج (مثل تداخل لوحي الفقاعات)، يتحول جهاز الاهتزاز تلقائيًا إلى وضع السعة الدقيقة عالي التردد (50 هرتز/0.5 مم) للفصل دون أي تعثر. البيانات المقاسة: عند معالجة ألواح الفقاعات البلاستيكية بسمك 1.2 مم، انخفض معدل التعثر من 0.5% مقارنةً بالمعدات القديمة إلى 0.001%. تستخدم آلة التعبئة الذكية 320 واط أيضًا خوارزمية تعويض ديناميكية: عندما يتم اكتشاف أن حجم الاتصال غير كافٍ، يقوم النظام تلقائيًا بتشغيل آلية التغذية، وستعمل آلية التغذية الأخرى على الفور، ووقت استجابة تعويض الخطأ هو 50 مللي ثانية فقط.

5. آلة طي GUK الألمانية، آلة تعبئة الصفائح الفقاعية عالية السرعة متينة لمدة 30 عامًا

باعتبارها مكونًا أساسيًا في تغليف الكرتون، تعتمد آلة الطي منتجات سلسلة GUK الألمانية عالية الجودة، وتتميز بثلاث مزايا رئيسية. فهي تتميز بتعدد استخداماتها، ويمكن ضبط عدد الطيات بحرية من 1 إلى 4 طيات، مما يحقق خطأ في موضع الطية لا يتجاوز ± 0.03 مم. كما تضمن أداءً ممتازًا وثباتًا في التشغيل عند تعبئة الكرتون بسرعة عالية. بعد اختبارات مقارنة صارمة في نفس الظروف، وبعد 72 ساعة من التشغيل المتواصل، كان معدل تشكيل العيوب في آلة طي GUK 1/20 فقط من معدل المنتجات المماثلة الأخرى.

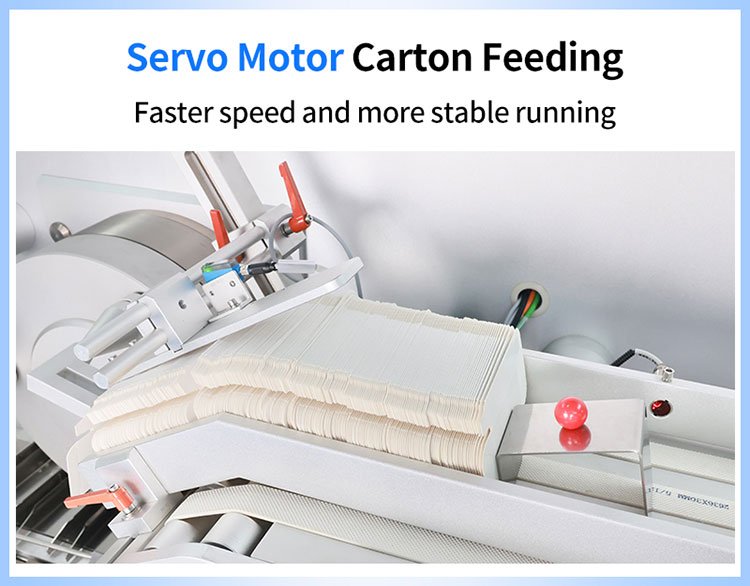

6. يتم التحكم في تغذية الكرتون بواسطة محرك سيرفو

يعتمد نظام نقل الكرتون في آلة تعبئة الكرتون RQ-ZH-320W على حل محرك سيرفو كامل، وهو إنجاز ثوري مقارنةً بناقل الحركة الهوائي/الميكانيكي التقليدي، ويحقق استجابة ديناميكية عالية وإنتاجًا مرنًا. تم اعتماد بنية التحكم في سيرفو المتزامن من Siemens لتحقيق سرعة متغيرة باستمرار تتراوح بين 0.2 و3.5 متر/ثانية لتغذية الكرتون، ودقة تحديد موضع متكررة تبلغ ±0.02 مم (أي ما يعادل خطأ ربع شعرة)، ويضبط النظام تلقائيًا موضع مركز الكرتون. تعتمد آلة تعبئة الكرتون ZH-320W على وظيفة تكيفية ذكية لضبط قوة التثبيت تلقائيًا وفقًا لوزن الكرتون (200-750 جم/م²) لتجنب التشويش أو التشوه. البيانات المقاسة: عند معالجة الكرتون المغلف، يقلل نظام السيرفو من معدل التجعد بنسبة 87% مقارنةً بحل المحرك المتدرج التقليدي.
