يواجه كل مدير إنتاج سؤالاً صعباً عند الاستثمار في معدات التعبئة والتغليف: أي نوع من آلات التعبئة والتغليف بالفقاعات يحقق أفضل النتائج لمنتجي؟ يؤدي الاختيار الخاطئ إلى بطء الإنتاج، وهدر كبير للمواد، وتغييرات متكررة للقوالب. ويمكن أن تستهلك حالات التوقفات القصيرة وخسائر تغيير الإنتاج وحدها ما بين 15% إلى 25% من الطاقة الإنتاجية النظرية لخط التعبئة والتغليف عالي السرعة.
يزيل هذا الدليل التخمين. سنشرح بالتفصيل التقنيات الأساسية الثلاث - الأسطوانة، واللوحة المسطحة، والأسطوانة واللوحة - ونقارنها جنبًا إلى جنب، ونربط كل تقنية بالصناعات والمنتجات التي تُحقق فيها أفضل أداء. سواء كنت تُغلف أقراصًا صلبة، أو عسلًا سائلًا، أو مكونات إلكترونية، ستجد طريقًا واضحًا إلى الخيار الأمثل. تغليف الأدوية في عبوات نفطة حل.
لاتخاذ قرار صائب، عليك أولاً أن تفهم ما يحدث داخل كل نوع من أنواع آلة تغليف الفقاعات على الرغم من أن الآلات الثلاث تُشكّل تجاويف في شبكة بلاستيكية وتُغلقها بمادة تغليف، إلا أن طريقة تطبيق الحرارة والضغط تختلف اختلافًا كبيرًا. وتؤثر هذه الاختلافات بشكل مباشر على السرعة والدقة ونوعية المنتجات التي يُمكن تغليفها. فيما يلي، نستعرض تصميم كل آلة من آلات تغليف الفقاعات بالتفصيل.
أ آلة تغليف البليستر الدوارة تستخدم هذه التقنية أسطوانة دوارة ساخنة. يلتف الغشاء البلاستيكي حول الأسطوانة، ثم يسحبه الفراغ إلى قوالب على شكل جيوب على سطح الأسطوانة. ولأن الدوران مستمر، فإن عملية التشكيل لا تتوقف أبدًا. وتتحرك الشبكة للأمام دورة تلو الأخرى دون انقطاع.
السرعة هي السبب الرئيسي لاختيار المصنّعين لهذه التقنية. إذ يمكن لآلات الدرفلة تحقيق إنتاجية ثابتة تتجاوز 200 عبوة نفطة في الدقيقة للأشكال الصغيرة والبسيطة. [2] أما بالنسبة لعمليات إنتاج الأدوية الجنيسة بكميات كبيرة، حيث يستمر إنتاج منتج واحد لأيام، فلا يوجد بديل يضاهي هذه الإنتاجية.
تُناسب هذه الآلات إنتاج كميات كبيرة من الأقراص أو الكبسولات المتجانسة ذات عمق تشكيل ضحل، عادةً أقل من 10 مم. مع ذلك، يُحدّ تصميم القالب الدوار من عمق التجويف وتناسق سُمك الجدار. كما أن القوالب نفسها باهظة الثمن وتستغرق وقتًا أطول للاستبدال. إذا كان مزيج إنتاجك يتغير أسبوعيًا، فإن تقنية آلة تغليف البليستر هذه تُشكّل عائقًا.

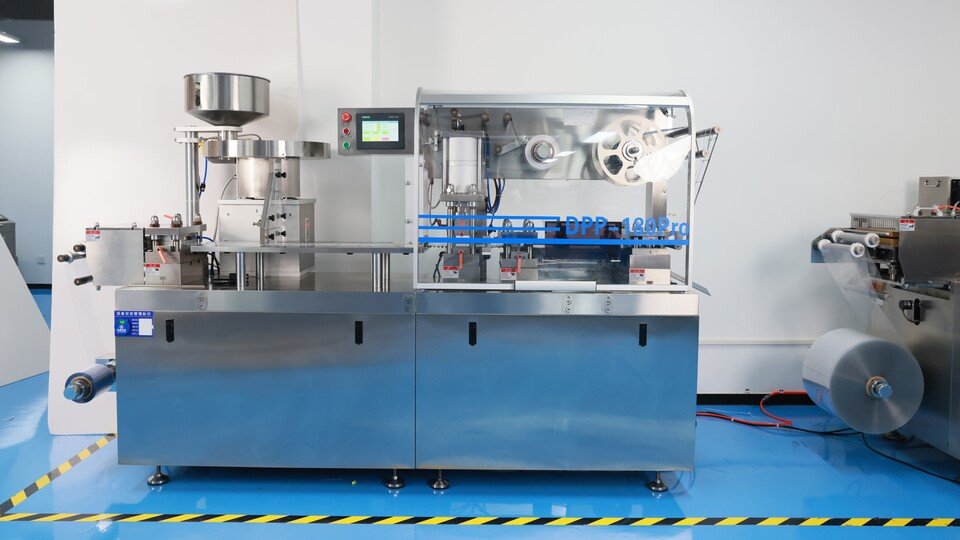

أ آلة تغليف الفقاعات ذات الألواح المسطحة تعمل هذه الآلة في دورة متقطعة. يضغط قالب تشكيل مسطح على صفيحة ساخنة لتشكيل الشبكة البلاستيكية. تتوقف الشبكة، ويُغلق القالب، ويتشكل الغلاف البلاستيكي بفعل الفراغ والضغط، ثم يُفتح القالب، وتتحرك الشبكة للأمام. تضمن هذه الحركة المتقطعة نفس مدة التشكيل لكل تجويف.
بفضل بقاء البلاستيك تحت ضغط مُتحكم به طوال فترة التوقف، تُحقق آلات الألواح المسطحة عمليات سحب عميقة. وتُظهر أنظمة الألواح المسطحة مزايا واضحة عند تجاوز عمق التشكيل 8-12 مم، مع قدرة على السحب العميق لأكثر من 25 مم. وتتفوق هذه الأنظمة في تصنيع الأشكال المعقدة، مثل صواني الأجهزة الطبية أو عبوات مستحضرات التجميل ذات الحواف الحادة. كما أن تغيير القوالب أسرع من أنظمة الأسطوانات، وغالبًا ما يستغرق أقل من 30 دقيقة.
تُعدّ تقنية الألواح المسطحة الخيار الأمثل للإنتاج بكميات صغيرة، وللمنتجات التي تتطلب تجاويف عميقة، وللأدوات التي تتطلب عناية فائقة مثل المحاقن والأمبولات. لكنّ هذه التقنية تُقلّل من سرعة الإنتاج. إذ تُحقق سلسلة BLISTRIP-II ذات الألواح المسطحة إنتاجية ثابتة تصل إلى 300 عبوة في الدقيقة. وهذا يُمثّل الحدّ الأقصى لقدرات الألواح المسطحة، مما يجعل هذه الآلات أقل ملاءمةً للإنتاج بكميات كبيرة لمنتج واحد.
تجمع آلة تغليف الأقراص ذات الألواح الدوارة بين محطة تسخين أسطوانية ومحطة تشكيل مسطحة. يمر الشريط البلاستيكي أولاً فوق أسطوانة تسخين مسبق، ثم يدخل منطقة تشكيل مسطحة حيث يتم تشكيل التجاويف. يحافظ هذا التصميم على دقة التحكم في التشكيل التي توفرها الأنظمة المسطحة، مع الاستفادة من التسخين المسبق الفعال للأنظمة الأسطوانية.
يستخدم التصميم الهجين أسطوانة تسخين مسبق متبوعة بتشكيل الألواح المسطحة. يستهلك تصميم الأسطوانة واللوح طاقة أقل في محطة التشكيل الرئيسية مقارنةً بنظام الألواح المسطحة البحتة، لأن أسطوانة التسخين المسبق تشارك في الحمل الحراري. في الوقت نفسه، يقترب تجانس جدار الفقاعة من تجانس تقنية الألواح المسطحة. بالنسبة للمصنعين الذين يحتاجون إلى سرعة جيدة وجودة تشكيل ممتازة، يُعد تصميم الأسطوانة واللوح الحل الأمثل.
بعد أن تعرفت على آلية عمل كل آلة تغليف بالبثور، حان الوقت لمطابقتها مع احتياجاتك العملية. استخدم المعايير الأربعة التالية لتقييم منتجك وأهداف إنتاجك. لا توجد إجابة واحدة تناسب الجميع، فالاختيار الأمثل يعتمد على نوع آلة التغليف بالبثور ومدى ملاءمتها لنطاق منتجاتك وأهداف إنتاجك اليومية.

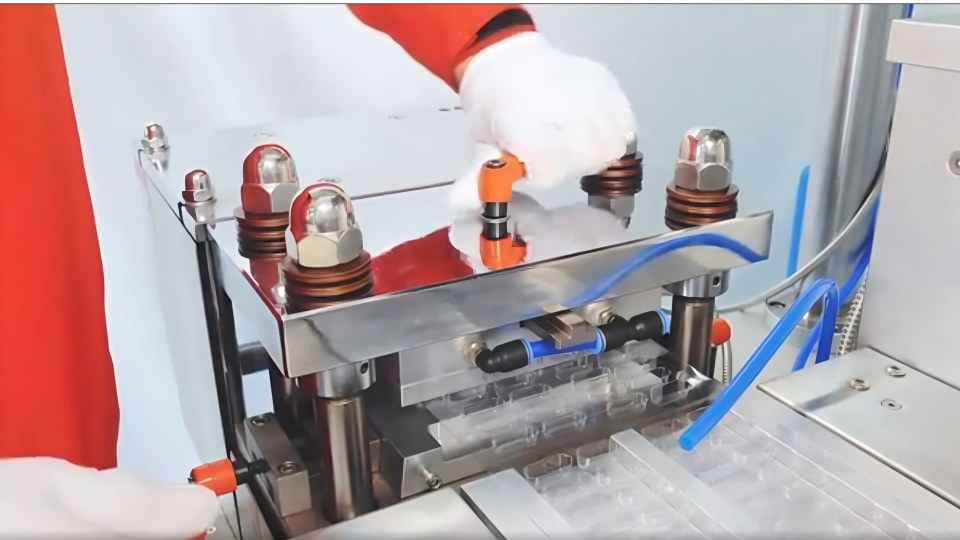

عرض توضيحي لتغيير القوالب السريع في شركة ريتش باكينج خلال 10 دقائق
ابدأ بتحديد الناتج المطلوب. كم عدد البثور التي يجب عليك إنتاجها في الدقيقة الواحدة خلال نوبات العمل، بما في ذلك فترات التوقف لتغيير لفائف المواد؟ قارن هذا الرقم مع التقنيات الثلاث التالية:
آلات بثق البثور الدوارة: الأفضل للاستخدام المتواصل بأقل من 300 بثرة في الدقيقة.
آلات تغليف الحبوب بالبثور ذات الألواح الدوارة: تتميز بثباتها عند إنتاج 200-800 بثور في الدقيقة، مما يجعلها مثالية للإنتاج بكميات كبيرة مع بعض التنوع.
آلات تغليف البليستر المسطحة: مناسبة للإنتاج بأقل من 300 بليستر في الدقيقة، حيث تُعدّ المرونة أهم من السرعة القصوى. هذا النوع من آلات تغليف البليستر مثالي للمنشآت التي تُعطي الأولوية لتغيير المنتجات بسرعة على حساب الإنتاجية القصوى.
تذكر أن "السرعة القصوى" لا تعني بالضرورة "السرعة المثلى". فآلة تغليف الفقاعات التي تعمل بأقصى سرعة قد تُنتج تجاويف مشوهة أو عيوبًا في الإغلاق. لذا، تأكد دائمًا من سرعة التشغيل الموثوقة من الشركة المصنعة للآلة.
غالباً ما يحدد منتجك نفسه التقنية المستخدمة. تحقق من هذه العوامل:
عمق التشكيل. إذا كنت بحاجة إلى سحب أعمق من 15 مم، فإن آلة الألواح المسطحة أو آلة الألواح الدوارة ضرورية؛ لا يمكن لأي آلة تغليف بالبثور الدوارة الحفاظ على سمك جدار موحد عند أعماق التشكيل هذه.
شكل المنتج وهشاشته. تتطلب الأقراص الكبيرة، وكبسولات الجيلاتين الطرية، والمحاقن، والمستلزمات الطبية غير المنتظمة الشكل، تشكيلًا لطيفًا ومتحكمًا به باستخدام آلة ذات صفيحة مسطحة أو أسطوانية. تعمل حركة التوقف والمؤشر على تقليل الاهتزاز الذي قد يُتلف المواد الحساسة.
مادة الغطاء. تدعم التقنيات الثلاث جميعها التغليف القياسي المصنوع من الألومنيوم والبلاستيك.
بالمقارنة مع آلات التغليف التقليدية ذات البكرات الكاملة، توفر آلات تغليف البليستر ذات الألواح الدوارة والمسطحة توافقًا أكثر استقرارًا وموثوقية مع نطاق أوسع من مواد التغليف، بما في ذلك التغليف المركب من الألومنيوم للأدوية الحساسة للرطوبة، والتغليف الورقي البلاستيكي للتطبيقات الصديقة للبيئة. كما أن ضغط الإغلاق الأكثر تجانسًا في محطة الألواح المسطحة يُحسّن من نتائج عملية الفتح والإغلاق.
لا يُظهر سعر الشراء المبدئي سوى جزء بسيط من التكلفة الحقيقية. وللمقارنة، يُنصح بدراسة التكلفة الإجمالية للملكية على مدى خمس سنوات. يستخدم الجدول أدناه بيانات متوسطات القطاع لخط إنتاج نموذجي من الأجهزة اللوحية متوسطة الحجم.
|
عامل التكلفة |
آلة صفائح الأسطوانات |
آلة الألواح المسطحة |
آلة الدرفلة |
|
الاستثمار الأولي |
عالي |
واسطة |
قليل |
|
تكلفة القالب لكل مجموعة |
عالي |
قليل |
متوسط منخفض |
|
تغيير القالب |
تغيير سريع معياري، في أقل من 10 دقائق |
إجراء أبسط من طريقة الصفيحة الدوارة وأكثر مباشرة |
معقد، ويتطلب تبريدًا ومزامنة متعددة المحطات؛ ويستغرق وقتًا طويلاً |
|
استهلاك الطاقة |
واسطة |
عالي |
قليل |
|
ساعات الصيانة السنوية |
تصميم معياري يعمل بمحرك مؤازر مع سلسلة قيادة ميكانيكية مبسطة |
متوسط - مكونات الحركة أكثر تركيزًا |
تتطلب آلية التشكيل الدوراني المعقدة للغاية تبريدًا دوريًا وعمليات فحص ناقل الحركة. |
على مدى خمس سنوات، غالباً ما يعوض انخفاض استهلاك الطاقة وسرعة تغيير العمليات في آلة تغليف البليستر ذات الألواح الدوارة التكلفة الأولية المرتفعة قليلاً. بالنسبة لخطوط الإنتاج متوسطة الحجم، يجعل هذا النوع من آلات تغليف البليستر خياراً مجدياً من الناحية المالية.
بالإضافة إلى ذلك، ووفقًا للموقع الإلكتروني الرسمي لشركة ريتش باكينج، تتميز آلات التغليف ذات الألواح الدوارة من سلسلة DPH بتصميم قطع متداخل يقلل من حواف الهدر الأفقية، مما يوفر أكثر من 10% من مواد التغليف مقارنةً بآلات التغليف التقليدية ذات الألواح المسطحة. وتختلف نسبة التوفير الفعلية في المواد باختلاف شكل العبوة ومواصفات المواد.

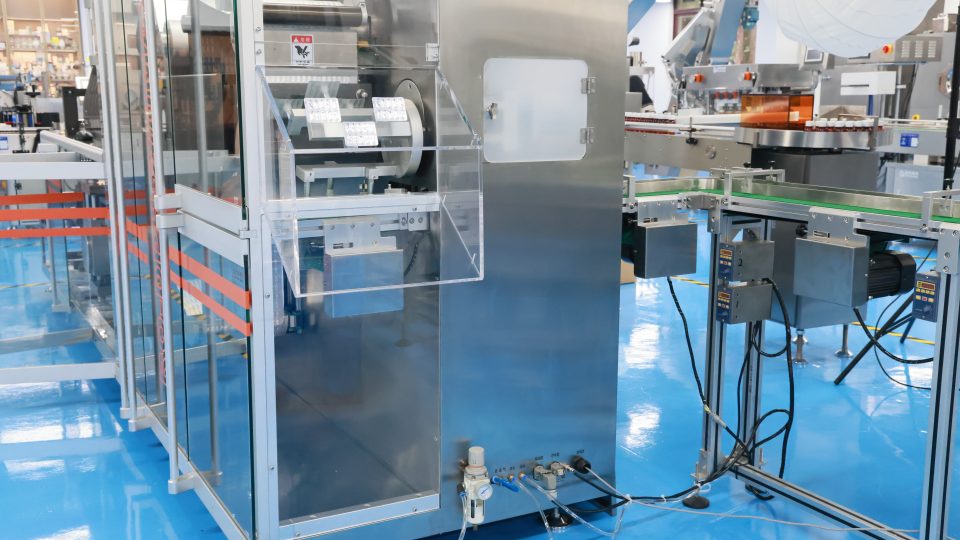

محطة قطع القوالب لتقليل النفايات
فيما يلي توصيات مباشرة تستند إلى بيئات إنتاج حقيقية. استخدمها كنقطة انطلاق لتقييمك الخاص.
بالنسبة للأقراص والكبسولات الصلبة، تُعدّ آلة تغليف البليستر ذات التصميم الأسطواني الخيار الأمثل لتحقيق التوازن الأمثل بين السرعة والامتثال لمعايير التصنيع الجيد. فعلى سبيل المثال، تعمل سلسلة DPH-270MAX من شركة Rich Packing بسرعة ثابتة تتراوح بين 200 و400 بليستر في الدقيقة، بفضل ستة محركات سيرفو مستقلة لضمان تزامن دقيق. كما يتيح تغيير القالب السريع (في أقل من 10 دقائق) لخط إنتاج واحد معالجة منتجات متعددة دون توقف وردية عمل كاملة، وهي ميزة أساسية لأي آلة تغليف بليستر دوائية.
هذا المستوى من المرونة هو بالضبط ما يجب أن يبحث عنه مصنعو الأدوية عند تقييم آلة تعبئة جديدة للحبوب.
يتطلب العسل، وكريمات الشوكولاتة القابلة للدهن، وكريمات التجميل، والعبوات البلاستيكية المملوءة بالسوائل عناية فائقة. في هذه الحالة، تُعدّ آلة تغليف العبوات البلاستيكية ذات الألواح المسطحة الخيار الأمثل. تمنع الحركة المتقطعة تناثر المحتويات، ويحافظ ضغط الإغلاق المُتحكّم به على نظافة منطقة الإغلاق من تلوث السائل. صُمّم طراز DPP-270L من Richpacking خصيصًا لهذه التطبيقات السائلة وشبه الصلبة، بأسطح من الفولاذ المقاوم للصدأ سهلة التنظيف لتلبية معايير النظافة الصارمة.

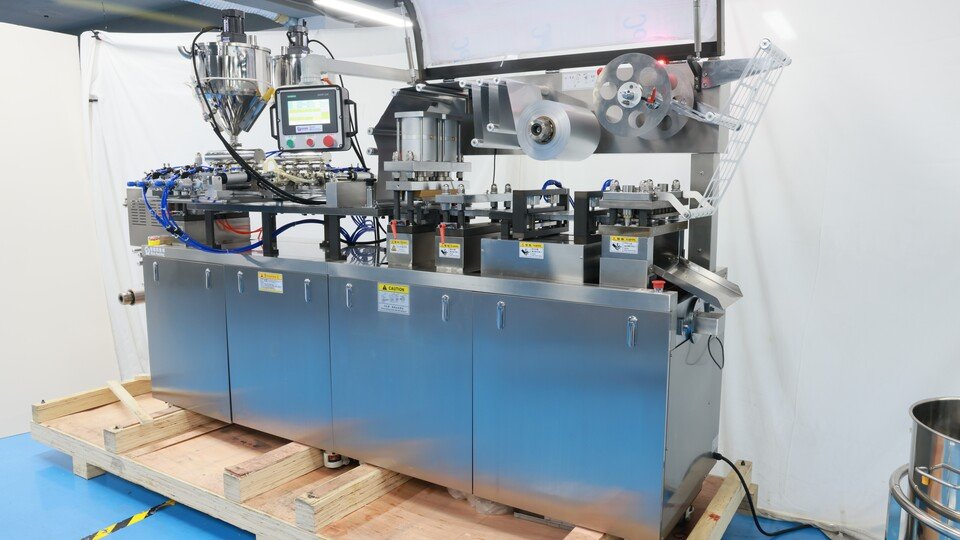

آلة تغليف بلاستيكية من الألومنيوم السائل
لا تقتصر عبوات البليستر على الأدوية فقط. فمبيضات القهوة أحادية الاستخدام، وعلب ظلال العيون، وبطاريات الأزرار، ومجموعات الأدوات، كلها تُشحن في عبوات بليستر. ونظرًا لأن هذه الصناعات غالبًا ما تُبدّل منتجاتها يوميًا، فإن سرعة التغيير ومرونة التنسيق أمران بالغا الأهمية. يمكن لآلة تعبئة البليستر ذات الألواح الدوارة والمزودة بأدوات معيارية، مثل منصة DPH من شركة Rich Packing، أن تُبدّل من علبة مبيض قهوة ذات 10 تجاويف إلى عبوة بطارية ذات 6 تجاويف في دقائق معدودة. هذه المرونة تُمكّنك من خدمة أسواق متعددة باستخدام آلة واحدة.
تُحوّل آلة تغليف الأقراص المناسبة خط التعبئة والتغليف المكلف إلى أصل استراتيجي لشركتك. توفر آلات الأسطوانات سرعةً عاليةً لإنتاج كميات كبيرة من الأقراص، بينما توفر آلات الألواح المسطحة دقةً عاليةً للأشكال المعقدة والكميات الصغيرة. تجمع تقنية الأسطوانات والألواح بين مزايا النوعين مع استهلاك أقل للطاقة وتقليل هدر المواد.
بمواءمة التكنولوجيا مع منتجك واحتياجات الإنتاج وميزانيتك طويلة الأجل، تتجنب أخطاء الاختيار الأكثر شيوعًا وتكلفة. آلة تغليف البليستر المختارة بعناية تُعوّض تكلفتها من خلال زيادة وقت التشغيل وتقليل هدر المواد.
أثناء تقييمك لخط تغليف الفقاعات التالي، يمكن لفريق الهندسة في شركة ريتش باكينج تقديم تقييم مصمم خصيصًا لمطابقة التكنولوجيا المناسبة مع منتجك المحدد وأهداف الإنتاج.
[1] إنتاج آلة الأسطوانة يزيد عن 800 فقاعة/دقيقة:
BioProcess Online / Uhlmann. "نظام تغليف الأدوية بالبثور". https://www.bioprocessonline.com/doc/pharmaceutical-blister-packaging-system-up-to-per-minute-be-0001
[2] إنتاج الألواح المسطحة حوالي 300 فقاعة/دقيقة:
شركة جيكون للتكنولوجيا. "سلسلة BLISTRIP-II". https://www.jicon.in/sites/default/files/2024-03/jicon.html
[3] شركة ريتشباكينج. "آلة تغليف الأقراص والكبسولات والحبوب في عبوات نفطة." https://www.richpacking020.com/pill-tablet-capsule-blister-packing-machine_p58.html
ريتشباكينج. "ماكينة تغليف الفقاعات DPP-270Max المُخصصة: الفحص النهائي قبل التسليم."
س1: ما هو نوع آلة تغليف البليستر الأنسب لشركة أدوية صغيرة لديها منتجات متعددة؟
تُعدّ آلة تغليف الفقاعات ذات الألواح الدوارة الخيار الأمثل. يتيح تصميمها المعياري تغيير القوالب في أقل من 10 دقائق، مما يسمح بإنتاج فعال لأشكال متعددة على خط إنتاج واحد. أما بالنسبة للكميات الصغيرة جدًا التي تتطلب سحبًا عميقًا، فإن آلة الألواح المسطحة تُعدّ خيارًا مناسبًا أيضًا.
س2: هل يمكن لآلة تغليف البليستر نفسها التعامل مع كل من تغليف الألومنيوم والبلاستيك وتغليف الألومنيوم والألومنيوم؟
نعم. يمكن لآلات تغليف البليستر ذات الألواح الدوارة والألواح المسطحة تشغيل كلا النوعين من المواد بكفاءة عالية مع ضبط درجة الحرارة والضغط بشكل صحيح. أما آلات التغليف التقليدية ذات الألواح الدوارة الكاملة فهي محدودة الإمكانيات وتعمل بشكل أفضل مع المواد القياسية المصنوعة من مادة PVC.
س3: كيف يمكنني حساب فرق التكلفة الحقيقي بين آلات الدرفلة، وآلات الألواح المسطحة، وآلات الدرفلة والألواح؟
ركز على ثلاثة عوامل رئيسية طويلة الأجل: استهلاك الطاقة، ووقت توقف تغيير القوالب، وهدر مواد التغليف. على مدى خمس سنوات، غالبًا ما يعوض انخفاض استهلاك الطاقة، وسرعة تغيير القوالب، وتقليل هدر المواد في آلة الألواح الدوارة، ارتفاع الاستثمار الأولي. اطلب من موردك تقديرًا لتكلفة الملكية الإجمالية بناءً على مزيج منتجاتك المحدد ونظام الورديات لديك.
