أساسيات آلة عد الأقراص: كيفية عمل عد الأقراص والكبسولات، عوامل الدقة، والاختيار الذكي

أ آلة عد الأقراص يبدو الأمر وكأنه محطة سهلة على خط التعبئة والتغليف: مواد صلبة تدخل، أرقام تخرج، زجاجات معبأة. في المصانع الحقيقية، "العد" عبارة عن سلسلة متصلة - فصل القطع الفردية، استشعار دقيق، توقيت الزجاجات، ورفض موثوق. إذا وصلت الأقراص أو الكبسولات متداخلة، أو انفجرت بسبب الكهرباء الساكنة، أو سقطت في زجاجة غير موضوعة بشكل صحيح، فسترى عمليات إعادة فحص وانسكابات تُعزى إلى "المستشعر". كُتبت هذه المقالة لفرق التصنيع التي تقوم ببناء أو ترقية... خط تعبئة الأقراص وللمبتدئين الذين يرغبون في الحصول على أساسيات واضحة قبل التحدث إلى الموردين.

الوظيفة الحقيقية لعداد الأقراص في خط تعبئة الزجاجات

في خط الإنتاج، يُعدّ العداد محطة تغذية وتحقق مُتحكّم بها. إذ يجب عليه تحويل المواد الصلبة السائبة إلى تيار متكرر، واحدة تلو الأخرى، ثم مزامنة هذا التيار مع فهرسة الزجاجات لضمان حصول كل زجاجة على العدد المطلوب دون أي خلط. لهذا السبب، قد تبدو الوحدة مثالية في عرض توضيحي قصير، لكنها قد تُعاني بعد ساعتين من استخدام الأقراص المُغبرة، أو التوقف والتشغيل المتكرر، أو ضغط الارتداد الناتج عن آلة التغطية.

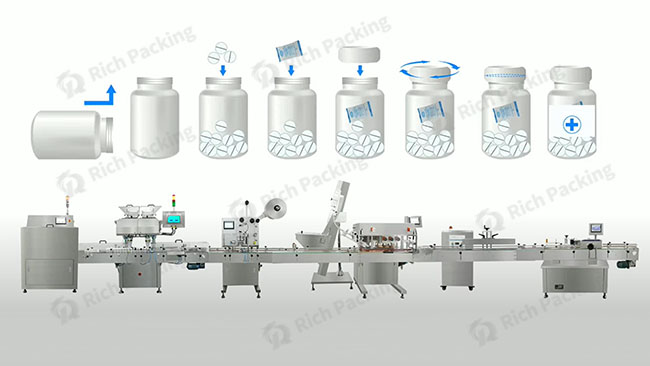

تعتمد معظم المصانع نمطًا مشابهًا من التدفق: تصل الزجاجات وتُوضع أسفل قناة التفريغ؛ يقوم العداد بتحرير الكمية المحددة؛ ثم تقوم الوحدات اللاحقة بتغطية الزجاجات وختمها ووضع الملصقات عليها وكتابة الرموز. الأهم هو كيفية عمل آلة عد الأقراص عندما لا يكون خط الإنتاج "مثاليًا" - عندما تتوقف السيور الناقلة، أو عندما تكون الزجاجات غير متناسقة، أو عندما يتعين على المشغلين التنظيف بسرعة واستئناف العمل دون إعادة ضبط.

تصنيف يساعد المشترين فعلاً

يمكن أن تسرد الكتالوجات عشرات الأنواع من آلات عد الأقراص، ولكن هناك ثلاثة فروق عملية تتنبأ بما سينجح في مصنعك: مكان وضع الوحدة، وكيفية عدها، ومدى صعوبة المنتج.

أولاً، النطاق: وحدات سطح المكتب مقابل وحدات خط الإنتاج. تُستخدم وحدات سطح المكتب عادةً للكميات الصغيرة، أو لأخذ عينات مراقبة الجودة، أو لعمليات سير العمل البسيطة حيث يضع المشغلون الحاويات يدويًا. أما عدادات خط الإنتاج، فهي مصممة للعمل مع السيور الناقلة، ومستشعرات الزجاجات، ونظام منع سقوط الزجاجات، ونظام إيقاف/تشغيل سلس وسريع.

ثانيًا، الاستشعار: الكهروضوئي مقابل البصري. يكتشف جهاز عد الأقراص الكهروضوئي كل قرص عند مروره عبر نافذة الاستشعار، وهو الخيار الأمثل غالبًا عندما يكون التدفق سلسًا والمنتجات غير معقدة بصريًا. أما أنظمة الرؤية فتستخدم الكاميرات والمعالجة لتفسير الأجسام، وهذا مفيد للكبسولات الشفافة، والطلاءات اللامعة، أو المنتجات المعرضة للتفتت. ستجد هذا النوع يُباع تحت مسمى جهاز عد الأقراص البصري، وتجمع بعض التصاميم بين الإضاءة المتحكم بها، والحماية، وفلاتر البرامج لتقليل الإنذارات الخاطئة الناتجة عن الانعكاسات. عند مقارنة جهاز عد الأقراص البصري بجهاز عد الأقراص الكهروضوئي، فإن السؤال الأهم هو ما إذا كان منتجك وبيئتك يتطلبان هذا التمييز الإضافي.

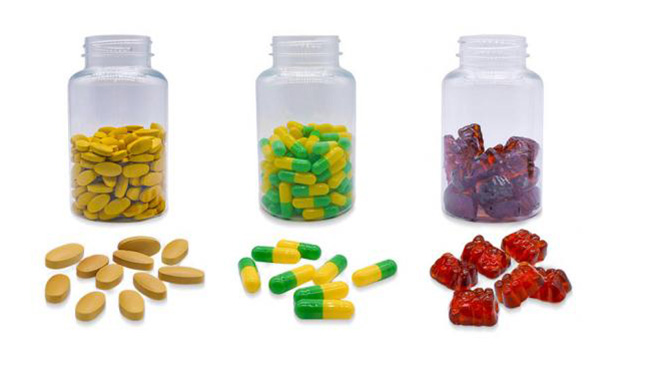

ثالثًا، صعوبة المنتج. جهاز لوحي قياسي و آلة عد الكبسولات قد يكون ممتازًا للأقراص والكبسولات الصلبة، لكن العلكة والكبسولات الهلامية تتصرف بشكل مختلف. آلة عد الحلوى المطاطية أو عادةً ما تحتاج آلة عد الكبسولات الهلامية إلى معالجة أكثر لطفًا وتدابير مضادة للالتصاق؛ وإلا فإن مشكلة "العد" هي في الواقع مشكلة تغذية والتصاق.

كيفية عدّ الأقراص والكبسولات، خطوة بخطوة

على مستوى عالٍ، مبدأ العمل بسيط: إنشاء تدفق قطعة واحدة، والعد باستمرار، وإسقاطها بشكل نظيف في زجاجة موضوعة بشكل صحيح.

يبدأ المنتج في قادوس وينتقل إلى ألواح أو مسارات اهتزازية توزع الأقراص في مسارات محددة. في هذه المرحلة من الفصل، يتحقق الاستقرار: فالهدف هو التوزيع المتساوي، وليس الاهتزاز العنيف. ثم تمر القطع عبر موجهات وبوابات لتنظيم التدفق. تتطلب الكبسولات عناية خاصة بالدوران والالتصاق الناتج عن الشحنات الساكنة. بعد التنظيم، تعبر القطع نافذة الاستشعار حيث يقوم النظام بزيادة العدد.

تُوضع الزجاجات أسفل قناة التفريغ، ولا يُحرر الجهاز المنتج إلا عند وجود زجاجة في الوقت المناسب. وتُكمل عملية التحقق والرفض هذه الدورة: فبحسب خط الإنتاج، قد تستخدم فحص الوزن، أو الفحص البصري، أو الفحوصات المنطقية، ولكن الشرط العملي واحد: يجب رفض الزجاجات غير المطابقة للمواصفات بشكل موثوق.

في كثير من الأحيان، يكون "النظام" أوسع من مجرد العداد نفسه. قد يشمل جزء من آلة عد وتعبئة الأقراص وحدة تغذية الزجاجات وفهرستها، ورأس العد، وواجهات للوحدات اللاحقة. بلغة المصانع، هذا هو جهاز عد الأقراص المصمم للعمل كجزء من... خط عد الأقراص ، وليس كأداة معزولة على طاولة العمل.

الدقة: ما هو أهم من الحساسية

تبدأ الفرق عادةً بضبط العتبات، لكن الدقة تُحدد عادةً في المراحل السابقة - أثناء الفصل وفي البيئة المحيطة. يُؤدي الغبار والشظايا إلى الانحراف. يُغطي الغبار نوافذ الاستشعار ويُغير الإشارات ببطء؛ وقد تُفسر الشظايا على أنها قطع كاملة عند وجود تداخل. يُعد الغلاف وسهولة الوصول من عوامل الدقة لأنها تُحدد ما إذا كان التنظيف يتم بشكل كافٍ لمنع التدهور أثناء العمل.

تُعدّ الشحنات الساكنة السبب الخفيّ الشائع في تطبيقات الكبسولات. فعندما تبدو قراءات الكبسولات عشوائية، غالبًا ما تكون الشحنات الساكنة هي السبب: إذ تلتصق الكبسولات بالموجهات ثم تنطلق على دفعات، مما يؤدي إلى قراءات مزدوجة. إذا كان مصنعك جافًا، فاعتبر التحكم في الشحنات الساكنة جزءًا من مواصفات عدّ الكبسولات - التأريض، ومستويات الرطوبة المستهدفة، والتأين - بدلًا من إجراء تعديلات متكررة على المستشعر.

يُعدّ التوقيت النصف الآخر من الدقة. فموضع الزجاجات في المنتصف، ومدة بقائها أسفل المجرى، وسلوك التوقف والبدء، كلها عوامل تُحدد ما إذا كان العدّ الدقيق سيؤدي إلى تعبئة نظيفة. إذا لم تكن الزجاجات في موضعها الصحيح، فقد تعدّها بشكل صحيح ومع ذلك قد تُسكب، ثم تُلاحق مشكلة لا علاقة لها بالعدّ.

تُعدّ قابلية التكرار أثناء تغيير خط الإنتاج عاملاً أساسياً. يتيح نظام تخزين البيانات، الذي يخزن أكثر من 20 مجموعة بناءً على اختلافات معايير المواد، للمشغلين استرجاع الإعدادات المُثبتة دون الحاجة إلى إعادة ضبط المعايير. هذا يقلل من الأخطاء البشرية، ويُبسط العمليات في المصانع متعددة المنتجات، ويُساعد خط الإنتاج على استعادة أدائه المستقر بسرعة أكبر بعد التنظيف أو تغيير المنتجات.

من التفاصيل العملية الأخرى التي غالبًا ما تميز بين "العمل النظري" و"العمل الفعلي" وحدة التغذية. تستخدم شركة ريتش باكينج تصميمًا لألواح اهتزاز مغلقة مع آلية قفل أسطوانية أوتوماتيكية وهيكل مغلق بالكامل للمساعدة في منع دخول الغبار إلى الوحدة الرئيسية والحفاظ على محاذاة ثابتة. يدعم نظام التحكم المنطقي القابل للبرمجة (PLC) الفك بلمسة واحدة، كما يساعد الهيكل المدمج سهل التركيب المشغلين على التنظيف وإعادة التجميع بسرعة، وهو أمر بالغ الأهمية لأن بطء الوصول يُعد أحد أكثر أسباب الانحراف والتوقفات الجزئية غير المخطط لها شيوعًا.

استكشاف أخطاء العد وإصلاحها في الإنتاج الفعلي

لتشخيص الأعطال بسرعة، ركّز على ثلاثة أسئلة رئيسية: هل التدفق عبارة عن قطعة واحدة؟ هل إشارة الاستشعار واضحة؟ هل توقيت الزجاجة صحيح؟ إذا كان فصل القطع غير مستقر، فقد يتعطل أي مستشعر. أما إذا كان التدفق واضحًا، فإن معظم أخطاء العد ناتجة عن التوقيت، أو منطق وجود الزجاجة، أو سلوك التوقف/التشغيل.

من العادات العملية إجراء فحص سريع لتدفق الحليب قبل تعديل إعدادات المستشعر. إذا لاحظت تداخلًا أو تلامسًا بين أجزاء الحليب أو تدفقات مفاجئة، فقم بإصلاح التغذية والتشويش أولًا. بعد التأكد من أن تدفق الحليب طبيعي تمامًا، اضبط المستشعر ثم تحقق من توقيت الزجاجة.

التنظيف والتغيير اللذان يحميان فعالية المعدات الإجمالية (OEE)

لا تقتصر سهولة التنظيف على مجرد الامتثال، بل هي الأداء الأمثل. فعندما يكون الوصول بطيئًا، يؤجل المشغلون التنظيف، ويتراكم الغبار، وتظهر آثار التلوث في منتصف نوبة العمل. أما الوصول السريع فيجعل التنظيف إجراءً روتينيًا يُنفذ فعليًا، ويحافظ على الإنتاجية.

يُعدّ التغيير السريع نقطة قوة المصانع المستقرة. فإذا كنت تُشغّل العديد من المنتجات، فأنت بحاجة إلى محاذاة مسارات تعود إلى نفس الموضع، ووصفات تعود إلى نفس المعايير. يُقلّل الوصول بدون أدوات، والتفكيك بلمسة واحدة، ومجموعات المعايير القابلة للتكرار من الحاجة إلى التجربة والخطأ، ويُساعد الفرق على استعادة التدفق المستقر بسرعة.

كيفية اختيار آلة عد الأقراص لخط تعبئة الزجاجات

ابدأ بتحديد مزيج منتجاتك وأسلوب التشغيل، ثم اختر عمق الاستشعار والتكامل. إذا كانت معظم منتجاتك معتمة وتتدفق بسلاسة، فإن العد الكهروضوئي يُعد خيارًا مناسبًا. أما إذا كنت تستخدم كبسولات شفافة أو تُنتج منتجاتك شظايا، فإن العد البصري يُقلل من عمليات إعادة الفحص والتوقفات الخاطئة. اختبر ذلك باستخدام منتجك الخاص، وبسرعتك الخاصة، ولمدة كافية لكشف أي انحراف.

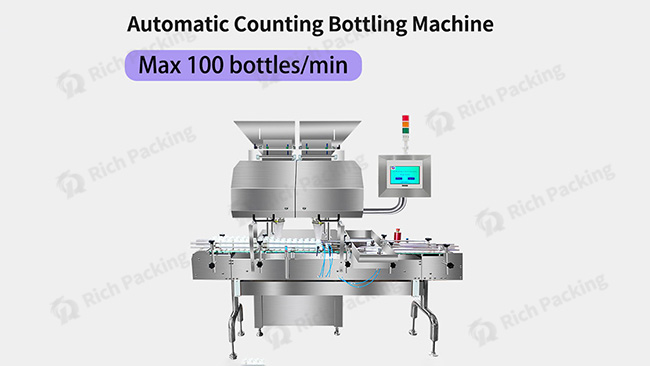

بعد ذلك، حدد مدى تكامل نظامك المطلوب. إذا كنت بحاجة إلى إنتاج مستمر بأقل قدر من التدخل اليدوي، فإن آلة عد الأقراص الأوتوماتيكية المصممة للعمل على خطوط النقل عادةً ما تكون نقطة البداية المناسبة. قد تكون آلة العد المستقلة مناسبة للإنتاجية المنخفضة. أما إذا كنت بحاجة إلى التكامل مع خط النقل وإنتاج مستمر، فستحتاج إلى آلة تستشعر وجود الزجاجات، وتتحكم في بدء التشغيل وإيقافه، وتتعامل مع حالات الرفض الموثوقة. إذا كانت خطتك هي استخدام جزء من الآلة ضمن خط عد الأقراص، فتأكد من كيفية عمل العداد عند توقف آلة التغطية أو وضع الملصقات، لأن هذه التوقفات هي التي تكشف عن مشاكل التوقيت والتحكم في الحالة.

ستجد أيضًا مصطلحات متخصصة مستخدمة في الاقتباسات والمواصفات. قد تشير آلة عدّ الكبسولات إلى إعداد مُحسَّن لتدفق الكبسولات وثباتها. عادةً ما تُركز آلة عدّ الأقراص الضوئية على الإضاءة المُتحكَّم بها ونطاقات التشغيل الثابتة. غالبًا ما يُستخدم عدّ الأقراص الإلكتروني عندما يكون التركيز على منطق التحكم والوصفات ومعالجة الأعطال أكثر من التركيز على طريقة الاستشعار وحدها.

وأخيرًا، اختر شركاء يدعمون استمرارية التشغيل على المدى الطويل. يجب أن يكون مصنّع أو مورد آلة تعبئة الأقراص شفافًا بشأن الصيانة الوقائية، وقطع الغيار المستهلكة، وإمكانية الوصول للتنظيف، وكيفية التحقق من الأداء بعد التركيب.

اختبارات القبول التي يمكن للمشترين نسخها

تُخفي العروض التوضيحية القصيرة المشاكل التي تظهر في بيئة الإنتاج. كما أن خطة القبول البسيطة تقلل من المفاجآت.

يُثبت اختبار الانحراف طويل الأمد الاستقرار. شغّل منتجك المعتاد لمدة ساعتين إلى أربع ساعات بالسرعة المستهدفة وتأكد من ثبات عدد القراءات دون تدخل مفرط.

يُثبت اختبار التبديل إمكانية التكرار. شغّل المنتج أ، ثم بدّل إلى المنتج ب، ثم عد إلى المنتج أ، وتأكد من ثبات عوائد العد بسرعة باستخدام الوصفات المحفوظة.

يُحاكي اختبار الإيقاف/التشغيل واختبار الضغط العكسي الواقع العملي. قم بإحداث فترات توقف مُتحكم بها في المراحل اللاحقة وتحقق من أن العداد يتوقف بسلاسة، ويستأنف العمل دون تفريغ المنتج، ولا يفقد حالة العد الداخلية.

يضمن اختبار التحقق من المنتجات المرفوضة ضمان الجودة. يحاكي هذا الاختبار ظروف التعبئة الناقصة/الزائدة ويؤكد أن المنتجات المرفوضة تُزال من الزجاجات الصحيحة باستمرار.

التعليمات

هل أحتاج إلى رؤية جيدة للكبسولات؟
ليس دائمًا. تعمل العديد من تطبيقات آلات عد الكبسولات بكفاءة مع الاستشعار الكهروضوئي إذا كان التدفق نظيفًا وتم التحكم في الشحنات الساكنة. يساعد الاستشعار البصري عندما تتسبب الشفافية والانعكاسات في حدوث تنبيهات خاطئة.

لماذا تظهر الأخطاء في العد بعد بضع ساعات؟
يُعد تراكم الغبار والتغيرات التدريجية في تدفق الهواء من الأسباب الشائعة. فإذا كان الوصول إلى منطقة التنظيف بطيئًا، يتم تأجيل العمليات الروتينية ويظهر الانجراف في منتصف نوبة العمل.

هل يمكن لنظام واحد تشغيل كل من الأقراص والكبسولات بكفاءة عالية؟
نعم، ولكن كلما زاد اختلاف منتجاتك في الغبار والشكل والشفافية والاستجابة الساكنة، زادت استفادتك من الوصفات القابلة للتكرار واختبارات التحقق الواقعية.

هل يمكن استخدام نفس العداد للحلوى الهلامية أو الكبسولات الهلامية؟
في بعض الأحيان، تتطلب العديد من مشاريع الحلوى الهلامية والكبسولات الهلامية معالجة خاصة لمنع الالتصاق والتشوه. تحقق من ذلك على منتجك المحدد.

مراجع

• موارد إدارة الغذاء والدواء الأمريكية بشأن توقعات ممارسات التصنيع الجيدة الحالية (cGMP) للمستحضرات الصيدلانية النهائية

• إرشادات الجمعية الدولية لمهندسي الميكانيكا (ISPE) التي يُشار إليها عادةً في عمليات التشغيل والتأهيل (نهج IQ/OQ/PQ)

مبادئ ICH Q9 لإدارة الجودة القائمة على المخاطر وتخطيط التحقق

أساسيات الأتمتة الصناعية للاستشعار الكهروضوئي وفحص الرؤية الآلية

• مراجع هندسية لخطوط التعبئة والتغليف حول موازنة الخطوط، والتخزين المؤقت، وقياس فعالية المعدات الكلية (OEE).
