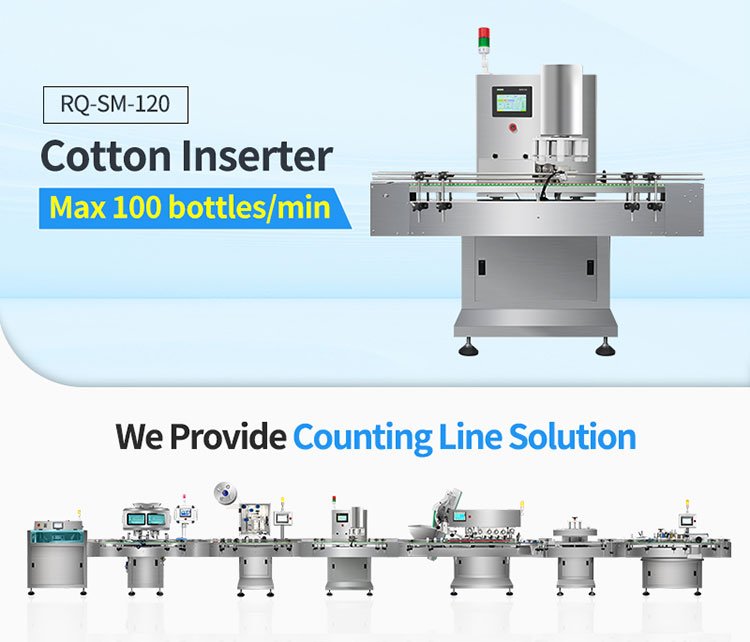

RQ-SM-120آلة إدخال القطن
*** المعلمة الفنية
|
القدرة الإنتاجية (زجاجات/دقيقة) |
50~80 زجاجة/دقيقة |
|
مواصفات الزجاجات |
القطر 25-70 مم |
|
الأبعاد الخارجية |
1600 مم×750 مم×1400 مم |
|
الوزن（كجم） |
180 |
|
استهلاك الطاقة（واط） |
0.7 كيلوواط |
|
مصدر الطاقة |
220 فولت / 50～60 هرتز |
هل تريد معرفة المزيد عن هذا المنتج؟
إرسال رسالة
هل هناك شيء غير واضح؟
لا تتردد في التواصل معي، وسأكون سعيدًا جدًا بالإجابة عن جميع أسئلتك.
آلة إدخال القطن الأوتوماتيكية: 5 ترقيات أساسية في تعبئة الزجاجات لإيقاف انحشار العنق وضمان نقاء cGMP
مقدمة: عنق الزجاجة المهمل في خطوط تعبئة الجرعات الصلبة عالية السرعة
في منشآت تعبئة الجرعات الصلبة الفموية (OSD) الحديثة في جميع أنحاء أوروبا وأمريكا الشمالية، يتطلب تعظيم الفعالية الإجمالية للمعدات (OEE) لخط تعبئة الزجاجات عالي السرعة للأقراص أو الكبسولات إزالة الأخطاء الميكانيكية البسيطة. عند قيام فرق الهندسة بإنشاء خط جديد، فإنهم غالبًا ما ينفقون معظم ميزانيتهم على عدادات الأقراص الإلكترونية عالية الدقة أو الأنظمة المتقدمة أنظمة التغطية عالية السرعة ومع ذلك، تغليف العدّ كفاءة خط الإنتاج لا تكون أقوى من أضعف حلقة فيه.
في العديد من بيئات المعالجة ذات الحجم الإنتاجي الكبير، فإن السبب الأكثر شيوعًا لعمليات توقف الخط غير المخطط لها، وتلوث المنتجات، وتعطل غرف الأبحاث هو المحطة الثانوية الوحيدة المسؤولة عن إدخال المواد الواقية: الآلية آلة إدخال القطن.
ضمن خط تعبئة كبسولات وأقراص cGMP عالي السرعة في عبوات للمعدات، يُعد إدخال طول دقيق من ملف القطن الطبي النظيف داخل عنق العبوة خطوة أساسية. يحمي هذا الملف الجرعات الصلبة الهشة من الحركة الديناميكية وأضرار الاحتكاك أثناء النقل لمسافات طويلة، كما يساعد على امتصاص الرطوبة الضئيلة داخل العبوة المحكمة الإغلاق.
ومع ذلك، فإن تنفيذ هذه العملية بشكل مستمر باستخدام آلات منخفضة المستوى أو سيئة التصميم يسبب مخاطر خطيرة على مراقبة الجودة. غالبًا ما تعاني الأنظمة القياسية للمستوى الأساسي من عدم اتساق شد الملف، وتوليد الكهرباء الساكنة، والقطع الميكانيكي غير الدقيق.
تؤدي هذه العيوب التشغيلية إلى أجزاء قطن مقطوعة بشكل غير متساوٍ، أو ألياف متنسلة تسقط مباشرة داخل كتلة المنتج، أو انحشارات كارثية في عنق العبوة. عندما تعلق قطعة القطن على حافة الزجاجة بدلًا من استقرارها بشكل نظيف داخل جسم العبوة، تقوم مستشعرات المصب بإيقاف الخط فورًا، مما يؤدي إلى رفض مواد باهظة التكلفة، وفقدان ساعات عمل المشغلين، وتضرر نقاء غرفة الأبحاث.
يتطلب التغلب بشكل دائم على اختناقات تغليف الجرعات الصلبة الثانوية هذه منصة إنتاج مصممة حول التحكم اللامركزي بالمحركات، ومصفوفات المستشعرات الذكية، والميكانيكا الصحية المتقدمة. تقوم آلة Rich Packing عالية الأداءلإدخال القطن الأوتوماتيكية بحل هذا التحدي المستمر في التغليف.
صُممت هذه الآلة بمشغل تحكم مبتكر متعدد المحاور ومتزامن إلكترونيًا ومسار مواد نقي من SUS316L، حيث تقضي هذه الآلة المتينة على تساقط الألياف وانحشار عنق العبوة، وتوفر قابلية التكرار المطلقة للعملية المطلوبة لعمليات تغليف المنتجات الطبية والغذائية عالية الإنتاج.
فصل حلقة الأتمتة: كيفية عمل آلة إدخال القطن الأوتوماتيكية
للحفاظ على اتساق المعالجة المطلق عبر حملات الإنتاج ذات الحجم الكبير، يجب على مهندسي التغليف تجاوز الأغلفة الخارجية العامة وتحليل الأنظمة الفرعية المتزامنة التي تتحكم في دورة حياة المادة. تعتمد آلة إدخال القطن العامة منخفضة التكلفة غالبًا على وصلات ميكانيكية قديمة، وسلاسل تشغيل مفتوحة، ومؤقتات تناظرية أساسية، مما يجعلها تواجه صعوبة في التكيف مع اختلاف ارتفاعات العبوات وأبعاد الملفات.
تقوم آلة إدخال القطن الأوتوماتيكية الحديثة لدينا بتحديث هذا التسلسل من خلال استخدام بنية ميكانيكية معيارية عالية الاستجابة، حيث يتم تشغيل كل مرحلة من دورة التغذية والقطع والإدخال بواسطة محطات عمل مستقلة يتم تتبعها إلكترونيًا:
1. مرحلة التغذية والقياس الديناميكية لملف القطن
تبدأ دورة المعالجة في محطة البكرة الأوتوماتيكية، حيث يتم تحميل القطن الطبي الخام القياسي، أو الرايون الصناعي الماص، أو لفائف البوليستر. أثناء فك المادة الخام، تمر عبر نظامنا المتخصص لنظام تغذية وقطع ملف القطن.
تعمل المادة بواسطة محركي خطوات عاليي العزم، حيث تُسحب إلى الأمام عبر بكرات مصقولة بدقة دون تمديد الألياف أو ترقيقها. يتتبع نظام التحكم بالمعالج الدقيق الطول الدقيق للملف المتقدم في كل شوط، بما يتوافق مع إعدادات المعلمات المحددة مسبقًا على الواجهة الرقمية المركزية. يضمن هذا التتبع الديناميكي تجانسًا مطلقًا للأبعاد من أول عبوة إلى آخر عبوة.
2. مرحلة القطع والطي العكسي
بمجرد دخول الطول المستهدف الدقيق من الملف إلى فتحة القطع، تُغلق بكرات التغذية فورًا للحفاظ على استقرار المادة. تنفذ قاطعة ميكانيكية عالية السرعة وشديدة التحمل قطعًا نظيفًا وسريعًا عبر مسار المادة. بدلًا من استخدام حركة مقص بطيئة وساحقة تولد غبارًا مفككًا، يستخدم النظام حركة خطية عالية السرعة لفصل الشريط بشكل نظيف.
بعد القطع مباشرة، تلتقط ذراع طي ميكانيكية مدمجة مركز شريط القطن المنفصل، وتدفعه عبر شوكة توجيه ضيقة لتشكيل هيئة كثيفة ومتجانسة على شكل حرف "U" أو "V" مقلوب. تعد هندسة الطي المسبق هذه ضرورية لتقليل القطر الخارجي للمادة، مما يجعل توجيهها عبر أعناق العبوات الضيقة أمرًا سهلًا.

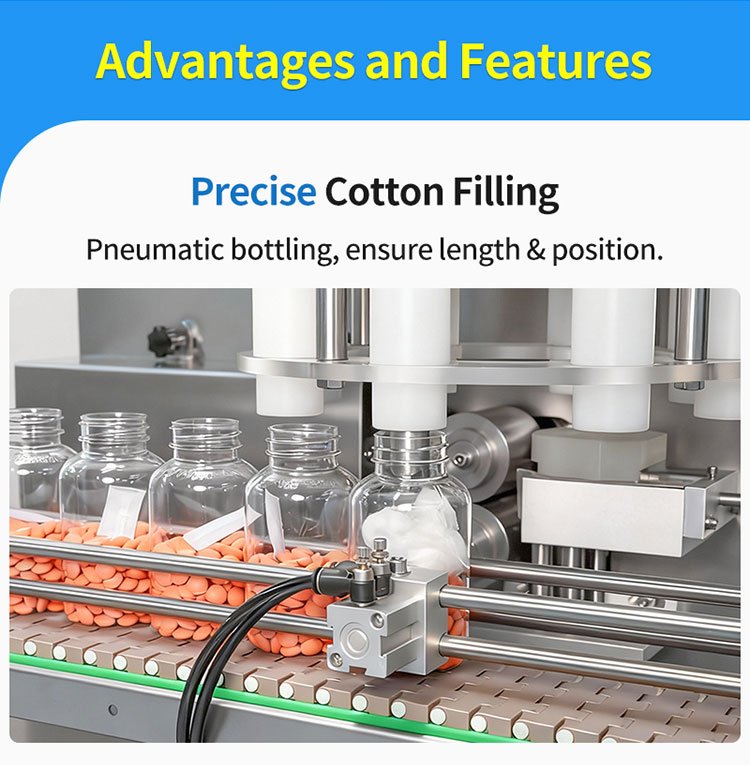

3. مرحلة الغمر الخطي المتحكم به والتحقق
بينما يتم طي جزء القطن، يقوم خط النقل الرئيسي بتحريك العبوات الفارغة والمُعدّة مسبقًا بالعدّ على طول مسار الفهرسة. تكتشف المستشعرات الكهروضوئية عالية الحساسية أجسام العبوات الواردة، وتثبتها في محاذاة مادية مثالية أسفل محطة الغمر.

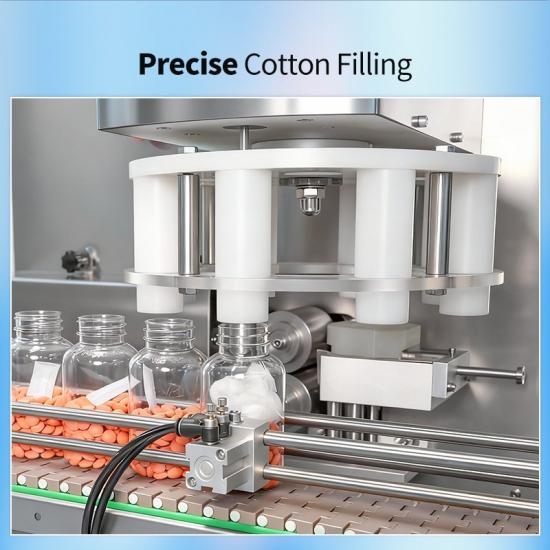

بعد المحاذاة، تمتد أسطوانة خطية هوائية شديدة التحمل رأسيًا، لتدفع قضيب غمر دقيقًا مصقولًا مباشرة عبر مركز شوكة التوجيه. يدفع هذا الإجراء قطعة القطن المطوية مسبقًا مباشرة عبر عنق العبوة، ويثبتها بإحكام داخل جسم العبوة. ثم يتراجع قضيب الغمر بسرعة، مما يسمح للعبوة بالانتقال بسلاسة إلى خط التغطية اللاحق.
5 ابتكارات ميكانيكية في سلسلة آلات إدخال القطن الإلكترونية من Rich Packing
إن سرعة المعالجة الفائقة ومقاييس النقاء الاستثنائية التي تحققها آلة Rich Packingآلة تغليف القطن عالية السرعة للزجاجات تعتمد على المعادن المتقدمة، والتتبع الرقمي الكامل للعملية، والالتزام الصارم بإرشادات غرف الأبحاث العالمية. فيما يلي تحليل هندسي متعمق للترقيات الخمس الأساسية المدمجة في آلتناتلقائي نظام.
1. إخراج عالي السرعة مع توافق شامل مع أبعاد الحاويات
تتطلب مرافق تصنيع الأدوية والتغليف التعاقدي ذات الإنتاجية العالية آلات قادرة على الحفاظ على سرعات إنتاج مرتفعة عبر مجموعة واسعة من أشكال المنتجات.
●الحل الميكانيكي: تم تصميم الآلة على إطار متين للخدمة الشاقة مخفف للاهتزازات، ويعمل بواسطة محرك مزامنة تلقائي متقدم متعدد المحاور،تلقائي مما يحقق معدل إنتاج ذروة موثق يصل إلى 100 زجاجة/دقيقة.
●الفائدة التقنية: حجرة المعالجة محسّنة بالكامل لتشغيل مجموعة ضخمة من أشكال وأحجام الحاويات دون الحاجة إلى مكونات هيكلية مخصصة. يتعامل النظام مع أقطار زجاجات تتراوح من 40-120 مم وارتفاعات زجاجات من 50-200 مم.

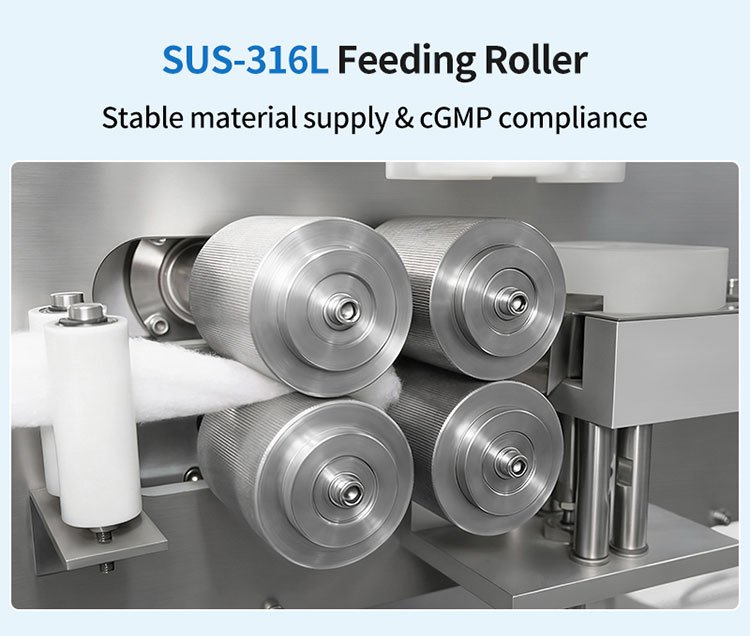

2. بكرات تغذية من الفولاذ المقاوم للصدأ SUS316L بالكامل لآلة إدخال القطن من أجل الامتثال المطلق لمعايير GMP
يتطلب تشغيل الأقراص الطبية الحساسة أو الكبسولات الغذائية النظيفة مسار مواد يقضي تمامًا على مخاطر التلوث المتبادل أو التدهور الهيكلي على مدى سنوات من الاستخدام المستمر.
●الحل الميكانيكي: المكونات الأساسية داخل مسار المواد—بما في ذلك نظام تغذية وقطع ملف القطن بالبكرات، وفتحات التوجيه، وقضبان التلامس الداخلية—مصنوعة آليًا من الفولاذ المقاوم للصدأ SUS316L عالي الجودة والمصمت.
●الفائدة التقنية: باستخدام سبيكة SUS316L عالية الجودة بدلًا من الطلاء الصناعي القياسي أو أنواع الفولاذ الأقل جودة، يلغي النظام مخاطر تقشر طلاء السطح أو تفتت الطلاء الكهربائي أو التلوث الدقيق الناتج عن الصدأ التأكسدي. تمنع البكرات الفولاذية فائقة النعومة والمصقولة دقيقًا احتكاك الألياف، مما يضمن مسار معالجة نظيفًا يفي بالكامل بمتطلبات المعايير الدولية الخاصة بـ إرشادات GMP ويمر بسهولة بتدقيقات غرف التنظيف.

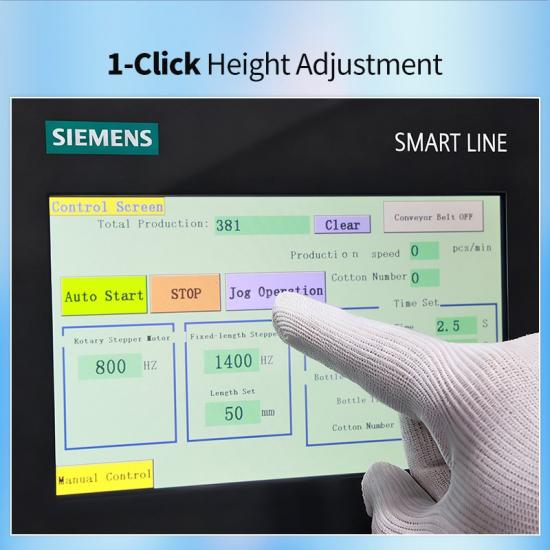

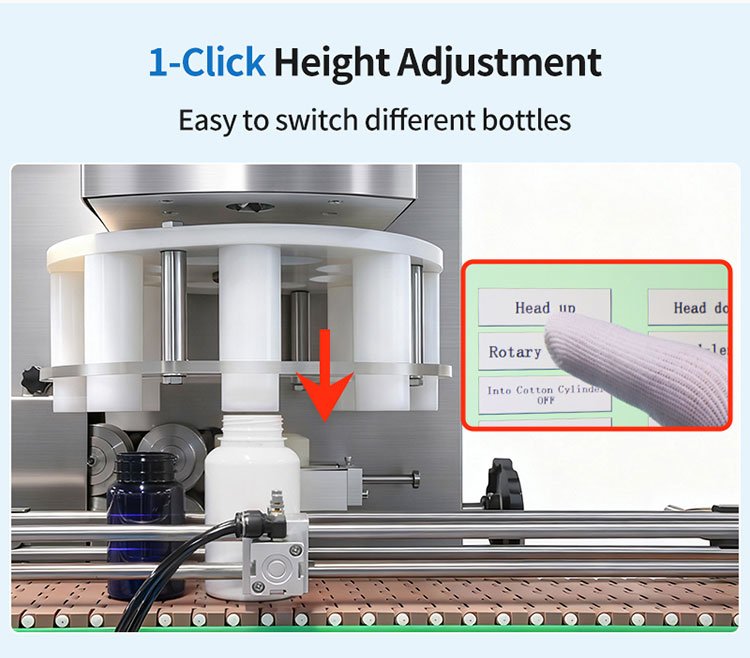

3. شاشة PLC HMI الذكية للضبط التلقائي لارتفاع الارتفاع بنقرة واحدة
غالبًا ما تتطلب آلات التغليف التقليدية من المشغلين ضبط مقابض تدوير ميكانيكية يدوية، وبراغي توجيه ثقيلة، وحوامل ميكانيكية يدويًا لتغيير عمق الإدخال عند تبديل تنسيقات المنتجات.

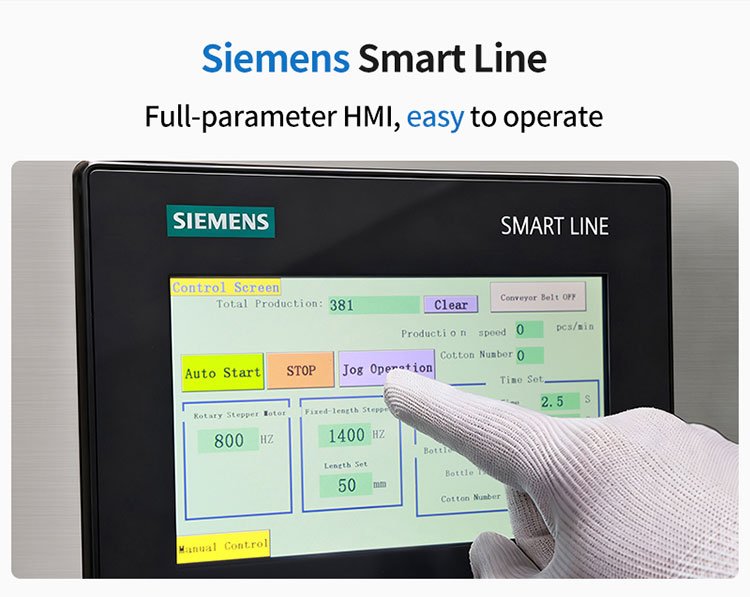

●الحل الميكانيكي: يستبدل النظام العجلات اليدوية التقليدية بمحرك رفع رقمي مرتبط مباشرة بوحدة تحكم HMI مركزية تعمل باللمس ومدفوعة بواسطة Siemens PLC صناعي.
●الفائدة التقنية:يمكن للمشغلين تغيير الارتفاع المطلق لمدخل إدخال القطن فورًا من خلال واجهة الشاشة اللمسية بنقرة واحدة. هذا الإعداد التلقائييلغي تمامًا التعديلات اليدوية التي يجريها المشغل والأخطاء البشرية أثناء تغييرات التنسيق، مما يسمح للآلة بضبط ارتفاعها المادي ليتوافق مع أطوال الحاويات المختلفة خلال ثوانٍ. تجعل هذه السرعة هذا الخيار مرنًا بشكل استثنائي لمنظمات التصنيع التعاقدي (CMOs) التي تتعامل مع جداول إنتاج متنوعة ومنخفضة الكميات.

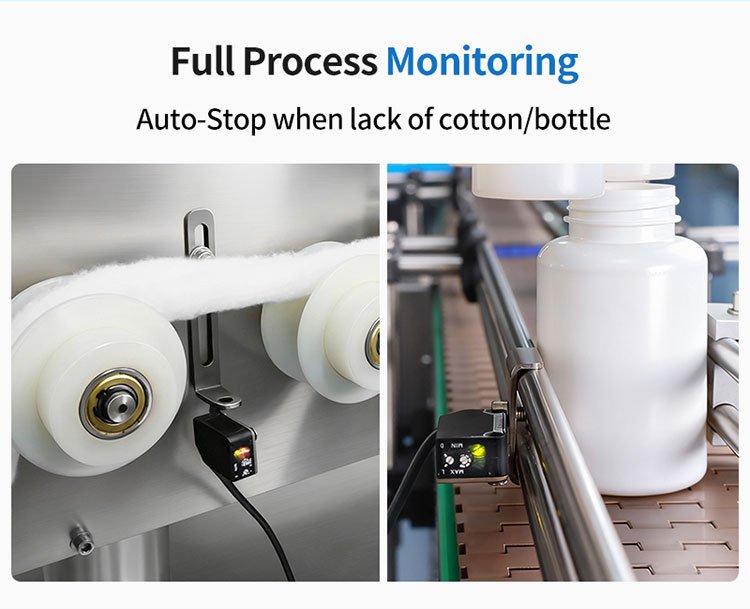

4. الكشف البصري المتقدم الكامل للعملية مع الإيقاف التلقائيووسائل الحماية
إن تشغيل خط تعبئة تلقائيعالي السرعة يعرّض لخطر عدم ملاحظة نقص المواد الخام في المرحلة السابقة من العملية، مما يؤدي إلى آلاف العبوات النهائية غير المملوءة أو المعيبة.
●الحل الميكانيكي:يشتمل النظام على شبكة شاملة مغلقة الحلقة من مستشعرات التتبع الكهروضوئية عالية الحساسية التي تراقب الخط باستمرار.
●الفائدة التقنية:ينفذ النظام تتبعًا مستمرًا وفي الوقت الفعلي عبر جميع مناطق المعالجة الرئيسية. إذا تعرضت آلة العدّ التلقائي للحاوياتالسابقة للتأخير ولم تصل حاوية إلى المحطة، أو إذا نفّدت لفة ملف القطن، يقوم النظام بتفعيل الإيقاف التلقائيالفوري. يؤدي هذا الإيقاف التلقائي المؤقتإلى إيقاف الخط فورًا، مما يمنع تشغيل الآلة دون مواد، ويحمي الحاويات باهظة الثمن، ويضمن عدم انتقال أي عبوات معيبة إلى المرحلة التالية.
5. البنية المعمارية الهيكلية المفتوحة cGMP مع أنظمة التحكم المضادة للكهرباء الساكنة
يمثل التعامل مع القطن الخام الليفي بسرعات عالية تحديًا كبيرًا بسبب الكهرباء الساكنة، التي يمكن أن تتسبب في التصاق الألياف السائبة بعنق الحاوية والتأثير على ختم الحث.
●الحل الميكانيكي:تُبنى الآلة على تصميم شرفة مفتوحة يفصل مسار التشغيل الميكانيكي الأمامي عن خزائن محركات الإلكترونيات الخلفية، وتدمج ستارة هوائية موضعية مضادة للكهرباء الساكنة في محطة القطع.
●الفائدة التقنية:يلغي تصميم الشرفة المفتوحة الزوايا المخفية ومناطق التنظيف الميتة، مما يسمح بعمليات غسل سريعة وخالية من الآثار بين الدُفعات. يعمل النظام المضاد للكهرباء الساكنة على معادلة الشحنات السطحية على ألياف القطن فورًا، مما يمنع التصاقها بعنق الحاوية أو تطايرها داخل الغرفة النظيفة. يحافظ ذلك على نظافة حافة الزجاجة، مما يضمن إحكام ختم رقائق الحث اللاحق بشكل مثالي وخالٍ من التسرب.
مصفوفة المواصفات التقنية: بيانات آلة إدخال القطن التلقائية عالية الأداء
لمساعدة مهندسي التحقق من صحة المنشآت ومديري الإنتاج ومديري المشتريات التجارية أثناء تخطيط دمج الخطوط، توضح المصفوفة أدناه المواصفات الميكانيكية والتشغيلية الخاصة بـ آلة إدخال القطن التلقائية:
|
ميزة المعالجة التقنية |
بيانات التصنيع الصناعي للتعبئة الغنية |
|
الحد الأقصى لقدرة الإنتاج |
حتى 100 زجاجة/دقيقة (تشغيل مستمر ثابت السرعة وعالي السرعة) |
|

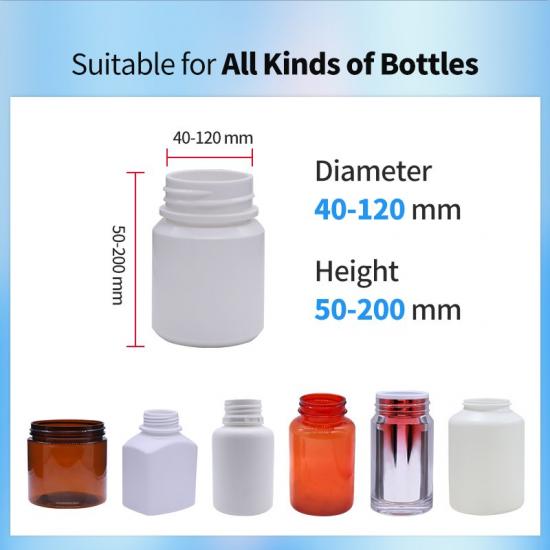

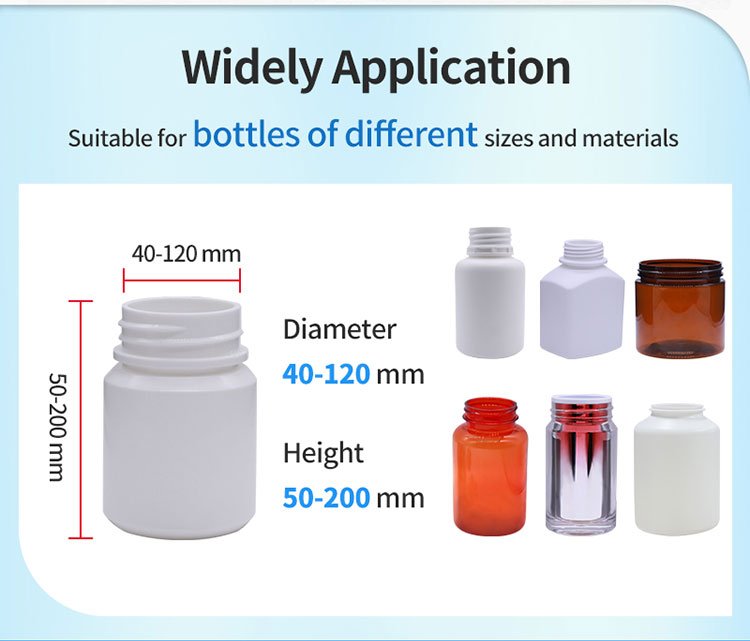

نطاق أقطار الزجاجات القابل للتطبيق |
40 مم – 120 مم (يتعامل مع البرطمانات ذات الفوهة الواسعة والقوارير ذات العنق الضيق) |
|
نطاق ارتفاع الزجاجات القابل للتطبيق |
50 مم – 200 مم (يستوعب الحاويات السريرية وحاويات البيع بالتجزئة القياسية) |
|
ضبط ارتفاع مدخل الإدخال |
ضبط آلي بمحرك بنقرة واحدة عبر شاشة لمس PLC |
|
تصميم أسطوانة تغذية المواد |
مطروق من الفولاذ المقاوم للصدأ SUS316L (بدون طلاء نهائي، ومتوافق بالكامل مع GMP) |
|
التحكم الآلي بالنظام |
مدمج مع منصة Siemens PLC مقترنة بواجهة تشغيل شاشة اللمس HMI |
|
مراقبة حماية الأعطال |
الكشف البصري المتشابك الكامل للعملية (إيقاف تلقائي عند انخفاض عدد الزجاجات/القطن) |
إجمالي تكلفة الملكية (TCO) والامتثال للغرف النظيفة (IQ/OQ/PQ)
عند تقييم آلة جديدة لخط إنتاج الجرعات الصلبة الفموية الخاضع للرقابة، ينظر مسؤولو المشتريات ذوو الخبرة إلى ما هو أبعد من سعر الشراء الأولي ويركزون على إجمالي تكلفة الملكية (TCO)يؤدي ذلك إلى أن المعدات منخفضة المستوى التي تفتقر إلى التتبع الإلكتروني القوي أو ديناميكيات القطع الدقيقة إلى تكاليف تشغيلية مرتفعة مستمرة، بما في ذلك الهدر المفرط للمواد الخام، وقِصر عمر شفرات القطع، والتأخيرات الطويلة أثناء عمليات التفتيش الإلزامية للتحقق من صحة الغرف النظيفة.
تعمل سلسلة Rich Packing على تحسين كفاءة رأس المال في منشأتك من خلال زيادة إنتاجية المرور الواحد وتقليل توقفات الخط. ومن خلال دمج التتبع البصري التلقائي والسكين الميكانيكي عالي السرعة، تعمل آلتنا على التخلص تمامًا من عمليات القطع الخاطئة وانحشار المواد. تمنع هذه الحماية تلف الحاويات وتوفر المواد الخام، وهو أمر ذو قيمة خاصة أثناء حملات التعبئة التعاقدية ذات الحجم الكبير.
علاوة على ذلك، نحن ندرك أن الاستعداد لعمليات التدقيق الصارمة من الهيئات التنظيمية الإقليمية مثل FDA وHealth Canada أو سلطات الأدوية الوطنية الأوروبية يمكن أن يكون عملية تستغرق وقتًا طويلاً ومكلفة لفرق ضمان الجودة (QA) الداخلية لديك.
لتبسيط الامتثال، يتم شحن كل خط تعبئة زجاجات صناعي من إعداد مورد آلات إدخال القطن الذي نقدمه مباشرة من المصنع مع حزمة كاملة من وثائق التحقق. تتضمن هذه الحزمة قوالب شاملة باللغة الإنجليزية الأصلية لـ الامتثال لـ IQ (تأهيل التركيب)، وOQ (التأهيل التشغيلي)، وPQ (تأهيل الأداء).
من خلال تزويد فريق الهندسة لديك ببروتوكولات جاهزة للاستخدام لإيقافات الطوارئ، ومعايرات ارتفاع شاشة اللمس، وسجلات اختبار المستشعرات الكهروضوئية، نساعدك على توفير رسوم استشارات خارجية كبيرة وتسريع الجدول الزمني للوصول إلى الإنتاج التجاري.
الملخص والدعوة إلى اتخاذ إجراء: تأمين تكامل تعبئة الزجاجات الخالي من الأعطال
يوفر نظام Rich Packing عالي السرعة آلة إدخال القطن الأوتوماتيكية حلاً فعالاً وموثوقًا للغاية لمعالجة تكوينات تعبئة الجرعات الصلبة الصعبة. ومن خلال الجمع بين مسار مواد متقدم من الفولاذ المقاوم للصدأ SUS316L مع تلقائينظام ضبط HMI آلي بمحرك، وسكين ميكانيكي للقطع النظيف، وأقفال ضوئية بصرية كاملة للعمليات، تعمل هذه المنصة المدمجة على التخلص من اختناقات التغليف الشائعة مثل الألياف المتناثرة، وتوزيع الوزن غير المتساوي، وانحشار أعناق العبوات.
سواء كنت تطلق منشأة دوائية متخصصة، أو توسّع خطًا عالي السعة للمغذيات، أو تعمل على تحسين مصنع تصنيع تعاقدي متعدد المنتجات، فإن معدات المعالجة لدينا توفر الموثوقية الهيكلية ودعم التحقق اللازمين لحماية جودة منتجك وتعظيم كفاءة المعدات اليومية OEE.
الأسئلة الشائعة الفنية لفرق شراء غرف التنظيف
س1: ما الذي يجعل بكرات التغذية في هذه الآلة متفوقة على الطرز القياسية للمستوى المبتدئ؟
ج: غالبًا ما تستخدم الآلات القياسية للمستوى المبتدئ مكونات أساسية من الفولاذ المطلي بالكروم أو الفولاذ الكربوني في مسار المواد الخاص بها، والتي قد تتقشر أو تتشقق أو تصدأ بمرور الوقت تحت تأثير التنظيف القاسي. تستخدم آلة إدخال القطن الأوتوماتيكية لدينا بكرات متينة مطروقة بالكامل من الفولاذ المقاوم للصدأ SUS316L الصلب، مما يضمن بيئة تغذية غير متساقطة الجزيئات، ومقاومة للتآكل، ونقية تمامًا، وتلبي بالكامل إرشادات GMP العالمية.
س2: كيف تعمل وحدة التحكم المزودة بشاشة تعمل باللمس على تبسيط تغيير تنسيقات المنتجات بين أحجام الزجاجات المختلفة؟
ج: بدلًا من مطالبة المشغلين باستخدام مقابض يدوية لضبط ارتفاع الآلة لأطوال العبوات المختلفة، تتميز منصتنا بمحرك رفع رقمي آلي. ومن خلال شاشة PLC المركزية التي تعمل باللمس، يمكن للمشغلين ضبط ارتفاع مدخل إدخال القطن بنقرة واحدة، مما يسمح لك بتغيير مواصفات الزجاجات بسرعة وسهولة عند تشغيل عبوات يتراوح ارتفاعها بين 50 و200 مم.
س3: ماذا يحدث إذا واجه الخط نقصًا مؤقتًا في الزجاجات الفارغة أو لفائف القطن الخام؟
ج: تم تصميم المنصة بشبكة متقدمة للتتبع البصري الكامل للعمليات. إذا اكتشفت المستشعرات نقصًا في العبوات على مسار الفهرسة، أو نفدت لفة المواد الخام، تقوم الآلة بإيقاف التشغيل تلقائيًا وبشكل فوري. تعمل ميزة الأمان هذه على إيقاف الخط فورًا لمنع الأخطاء وتقليل هدر المواد وضمان عدم تشغيل الآلة دون مواد.
س4: ما هي أقصى سرعة معالجة لمخطط مواصفات آلة إدخال القطن الأوتوماتيكية في الزجاجات؟
ج: مدفوعة بنظام متقدم متعدد المحاور تلقائي، تحافظ المنصة على سرعة إنتاج قصوى موثقة تصل إلى 100 زجاجة/دقيقة. يجعل هذا الأداء عالي السرعة منها خيارًا مثاليًا لدمجها مع مصنعي آلات إدخال القطن الدوائية ذات الكميات الكبيرة وخطوط التغليف التعاقدية عالية الإنتاج.
س5: هل يمكن لهذا التلقائيمعالجة مواد شريطية بديلة مثل لفائف الرايون أو البوليستر؟
ج: نعم، بالتأكيد. تم تصميم شفرات القطع الميكانيكية المصنوعة من السبائك المقواة وبكرات الشد القابلة للضبط داخل نظام تغذية وقطع لفائف القطن لدينا لمعالجة القطن الطبي القياسي، والرايون الماص، ولفائف ألياف البوليستر الصناعية بشكل نظيف، مما يوفر قطعًا دقيقًا وخاليًا من الزوائد الحادة عبر جميع خيارات المواد.
